VCR-TH представляет собой бронетранспортер VCR-TT с башней Еуромиссайл UTM-800, оснащенной четырьмя Г1У ПТУР «ХОТ». В башне находится полуавтоматическая гирос- табилизированная система наведения ПТУР. Приводы башни и ПУ электромеханические. Кроме четырех ракет на пусковых установках, еще десять хранятся в корпусе VCR-TH. Экипаж бронеавтомобиля - четыре человека. Бронемашины VCR-TH (100 машин), поставленные Ираку, принимали участие в ирано-иракской войне.

ERC-90 французской армии

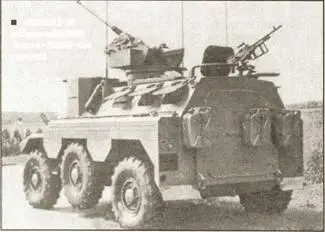

БТР VCR-TT с башней G1AT «Тукан»1 с 20-мм пушкой

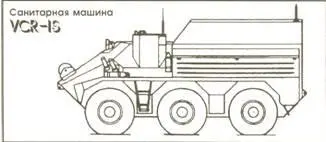

Бронированная санитарная машина была разработана на базе БТР для эвакуации раненых с поля боя и оказания первой медицинской помощи. В отделении для десанта могут разместиться двое раненых на носилках или четверо на сиденьях. Экипаж бронеавтомобиля - три человека. Вооружение отсутствует.

Противотанковая машина представляет собой вариант БТР с установленной на крыше убираемой ПУ ПТУР «ХОТ» «Мефисто», аналогичной установкам ПТУР на бронированных автомобилях VAB. В серийное производство машина не передавалась.

Впервые бронетранспортер VCR с колесной формулой 4x4 был продемонстрирован в 1979 г. Машина представляла собой обычный VCR-TT, у которого были демонтированы средние колеса. Фирма Панар построила 24 таких бронеавтомобиля для Аргентины.

В 1983 году фирма начала работы по радикальной модернизации ECR и VTT - проекту AML/C. Очевидным было, что в результате модернизации вырастет масса машины; верхнюю планку определили в 10 т - максимум, который мог поднять основной военно-транспортный самолет ВВС Франции С-160 «Трансалл».

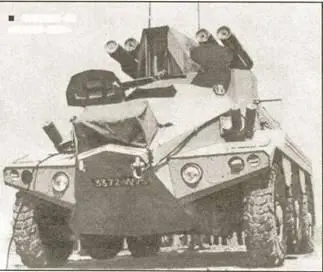

БТР VCR-TH с ПТУР «ХОТ»

Проблему представлял выбор двигателя. Несомненно, это должен был быть дизель, однако дизеля требуемой мощности и приемлимой массы не нашлось. Было принято решение установить на AML/C два дизеля, которые и дали бы в сумме нужное количество лошадиных сил. В рекламных статьях, посвященным бронеавтомобилям «Сажэ» 2/VCR 2, установка двух двигателей на колесной боевой машине подается чуть ли не как революция в данной отрасли военной техники и сквозь зубы отмечается факт установки двух двигателей на БТР-60 за полтора десятилетия до AML/C.

На новые машины установили по два четырехцилиндровых дизеля XD3T суммарной мощностью 198 л. с. с турбонад- дувом и автоматическую коробку передач (четыре скорости для движения вперед и одна - назад). Кроме того, была предусмотрена и возможность установки двух двигателей внутреннего сгорания PRV V6.

Для улучшения проходимости новых машин по бездорожью были установлены новые колеса с шинами большего диаметра, разработанные фирмой Мишлен специально для AML/ С. Применение двух двигателей и новых колес привело к увеличению длины корпуса и изменению колесной базы. С другой стороны, конструкторам удалось значительно уменьшить высоту по крыше корпуса.

Было построено два прототипа бронеавтомобилей «Сажэ»2: один с дизельными, другой - с бензиновым двигателями. Компоновка «Сажэ»2 мало отличается от компоновки ECR-90. Для движения по воде установлены два водометных движителя.

90-мм пушка CS-90F4 установлена в новой башне SAMM ТТВ-190. Башня выдерживает попадание снарядов и пуль калибра до 20 мм. До 32 снарядов к пушке может размещаться непосредственно в башне. Приводы пушки и башни - гидравлические. Система управления огнем SFIM/OIP LRS-5 с встроенным лазерным дальномером.

Бронеавтомобиль «Сажэ»2

Было построено две опытных машины, одна с дизельными, вторая - с бензиновыми двигателями. Двигательная установка расположена в передней части бронетранспортера, непосредственно за водителем. В отличие от VCR, двигатели на VCR-2 установлены не сбоку, а по оси машины, что позволило улучшить балансировку бронеавтомобиля. Для движения по воде установлены два гребных винта. Предусматривалось применение различного вооружения.

В 1977 году вооруженные силы Франции объявили конкурс на разработку специализированной легкой бронированной колесной машины VBL (Vehicule Blende Leger). В конкурсе приняли участие две фирмы - Панар и Рено. На сравнительные испытания были представлены по шесть прототипов. Испытания закончились в начале 1985 года, военные предпочли автомобиль Панар М-11.

Бронеавтомобиль Панар М-11 имеет корпус, изготовленный из стальных листов высокой прочности толщиной от 5 мм до 11,5 мм. В больших окнах установлены бронестекла толщиной от 33,5 мм до 49 мм, обеспечивающие уровень защиты, эквивалентный уровню защиты корпуса. Бронирование обеспечивает защиту от обычных пуль калибра 7,62 мм и осколков снарядов. В лобовой части усиленная бронезащита устойчива к попаданиям бронебойных пуль калибра 7,62 мм. Дополнительная защита экипажа спереди (наиболее угрожаемое направление) обеспечивается передним расположением двигателя.

Водитель располагается слева, командир справа. Третий член экипажа (в варианте носителя ПТУР) размещается за командиром и водителем, по центру машины, для него предусмотрена третья дверь в кормовой части машины.

Используется дизель Пежо XD-3T с турбонаддувом. Применяется четырехскоростная (три скорости - вперед, одна - назад) автоматическая коробка передач.

Все четыре колеса - ведущие, два передних - управляемые. Управление колесами ручное, бустеров в контуре управления нет (бустерное управление устанавливается на экспортных моделях). Подвеска колес независимая, передние колеса снабжены пружинными амортизаторами, задние - торсионами. На колеса установлены шины с системой централизованной подкачки.

На подготовку к форсированию водной преграды бронеавтомобилю VBL требуется всего две минуты, движение по воде осуществляется с помощью гребного винта.
