Прочность конструкции самолета иллюстрирует следующий эпизод: в период переподготовки с Мессершмитта-109 на Фокке-Вульф, опытный летчик, ранее летавший в авиакомпании "Люфтганза", проявил необъяснимое мальчишество и решил поднять самолет на практический потолок. В результате самолет свалился в вертикальное пикирование с большой высоты с мотором, работающим на полную мощность. Скорость быстро приблизилась к критической отметке – более 800 км/ч. Приложив все свои силы, летчик сумел выдернуть истребитель из пике и перейти в горизонтальный полет. После возвращения на аэродром самолет оказался в полной исправности: ни деформаций силовых элементов или панелей обшивки, ни выпавших заклепок!

FW190 опроверг утверждение, что только обтекаемые истребители с рядными двигателями могут иметь высокие характеристики. Ключом к его успеху был прекрасно спроектированный капот двигателя с низким коэффициентом лобового сопротивления, имевший спереди бронирование для защиты маслорадиатора и первого ряда цилиндров.

Перед блоком цилиндров двигателя имелся 12-лопастный (первоначально- 10-лопастный) охлаждающий вентилятор, вращавшийся в 2,5 раза быстрее винта и создававший под капотом избыточное давление. Это обеспечивало отличное охлаждение передней "звезде" на взлете и посадке. На больших скоростях вентилятор, наоборот, подтормаживал охлаждающий воздух, не допуская переохлаждения цилиндров, выполняя, таким образом, функцию жалюзи. По воздуховодам воздух поступал ко второму ряду цилиндров. Далее поток проходил по двум толстым воздуховодам по бокам от двигателя и выбрасывался в атмосферу за выхлопными трубами сквозь щели в обшивке. Маслорадиатор кольцевой формы находился перед двигателем.

FW190 был гораздо менее чувствителен к качеству аэродромов благодаря широкой колее шасси, убирающегося в сторону фюзеляжа, а не в сторону законцовок крыла, как у Мессершмитта-109. Запас прочности стоек шасси был также высок, что позволяло совершать посадку с большой вертикальной скоростью и рулить по неровному грунту. Колеса большого диаметра с пневматиками пониженного давления обеспечивали самолету достаточно хорошую проходимость даже на рыхлом грунте. Центровка нового истребителя была достаточно задней, чтобы не бояться капотирований при резкой даче газа на земле.

Самолет не был лишен и недостатков. В первую очередь, это относилось к его планирующим качествам с выключенным или отказавшим мотором, оказавшимся примерно такими же, как у бетонной балки. При отказе мотора самолет немедленно опускал нос и переходил в отвесное пикирование из-за своего черезчур тяжелого двигателя. Летчику оставалось лишь как можно быстрее сбросить фонарь и покинуть самолет, если позволяла высота. Именно этим и объясняется очень малое количество вынужденных посадок Фокке-Вульфов- 190. Как правило, такая посадка оканчивалась фатальным разрушением самолета. Позднее, в ходе войны, были разработаны рекомендации летчикам, как сажать FW190 с отказавшим двигателем: если высота позволяет набрать в пикировании эволютивную скорость, рекомендовалось у самой земли плавно выровнять самолет и поставить лопасти винта в положение нулевого шага. Сгибаясь при соудареннии с землей, металлические лопасти превращались в подобие посадочных лыж. Двигатель при вынужденной посадке оберегал летчика, своей массой сокрушая любые препятствия на пробеге, вплоть до деревьев средней толщины.

Тем не менее, вынужденная посадка для летчиков FW-190 рассматривалась, как исключительная мера, она требовала железных нервов и хорошего глазомера, а также чувства скорости.

Другой тонкостью, относящейся к пилотированию Фокке-Вульфа, было резкое и быстрое сваливание в штопор. При падении скорости ниже критической (208 км/ч для ранних модификаций) самолет валился на левое крыло с такой высокой угловой скоростью, что зачастую летчик не успевал отреагировать. То же самое относилась и к перетягиванию ручки на себя в крутом вираже: при попадании в срыв самолет переворачивало в противоположный вираж и затягивало в штопор. Но с другой стороны, опытные летчики, готовые в любой момент "собачьей свалки" парировать штопор, использовали это свойство своих самолетов для ухода из-под атаки с задней полусферы: маневр "вход в штопор" сознательно не мог повторить ни один летчик.

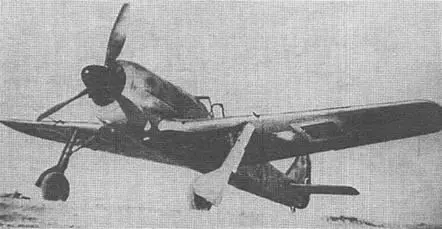

Первый серийные Fw 190А-1 на заводском аэродроме

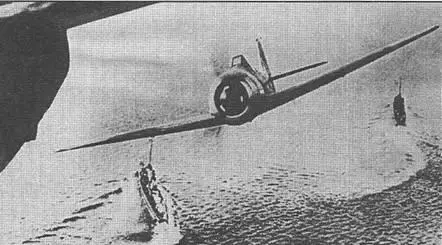

Fw 190А-1 прикрывает немецкие суда в Ла-Манше

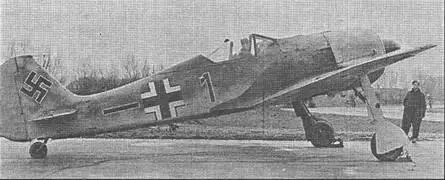

Fw 190А-2 из состава JG 26

Fw 190Аа-3 турецких ВВС

Поначалу вооружение FW190 было откровенно слабым – оно состояло всего из четырех синхронных 7.92-мм пулеметов Рейнметалл-Борзиг MG-17, имевших довольно низкую скорострельность. Два пулемета с боекомплектом 860 патронов на ствол располагались перед кабиной летчика и стреляли поверх капота двигателя, а еще два, с боекомплектом в 1000 патронов на ствол – довольно нетривиально, в корне крыла в пределах диска винта. Стволы крыльевых пулеметов проходили через верхнюю часть колодцев стоек основного шасси. С одной стороны, конструктор пошел на некоторое снижение скорострельности бортового оружия из-за необходимости его синхронизации, но зато самолет получил залп с минимальным рассеиванием. К тому же, тяжелые пулеметы и боекомплект к ним располагались возле центра масс самолета, благодаря чему увеличивалась скорость входа в вираж. После принятия самолетов серии А-0 на вооружение на них дополнительно установили две несинхронные 20-мм пушки Эрликон MG-FF с боекомплектом по 200 снарядов на ствол. Это оружие имело отменную баллистику, высокую дальность и кучность, но при этом было чрезмерно сложным по конструкции, тяжелым, и отличалось довольно низкой скорострельностью. Пушечная модель получила обозначение FW190A-1/U1.

На самолетах следующей серии, А-2, крыльевые синхронные пулеметы были заменены на авиационные пушки MG151/20 с боекомплектом в 250 снарядов на ствол. Казенники пушек несколько выступали за контур профиля крыла, их закрыли обтекателями. Самолет FW190A-2 прошел испытания в конце июня 1941 г. на аэродроме Лe Бурже под оккупированным к тому времени Парижем. Самолеты этой модификации серийно выпускались в 1941-42 г.г. на заводах Фокке- Вульф, Арадо и АГО.

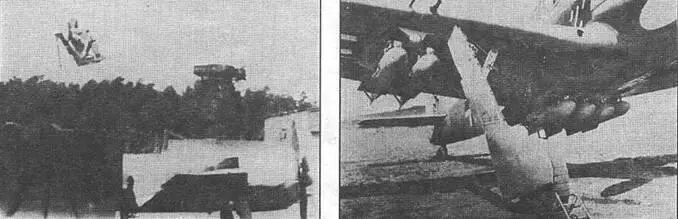

Fw 190 первых серий широко использовались для различных испытаний. Так, проблемы с покиданием пилотом аварийного "фоккера" привели к идеи использовать катапультируемое кресло. На снимке испытание катапульты с Fw 190А-0. От этой идеи отказались из-за роста взлетного веса самолета (снимок слева). Еще один Fw 190A-0/U испытывался в качестве опытного истребителя-бомбардировщика (справа).
