Конструкторы Микояна предприняли иной ход, заложив в новую машину множество радикальных новшеств, обеспечивавших приоритет по многим направлениям. МиГ-23 обещал стать не только многорежимным, но и многоцелевым. Его возможности выглядели настолько многообещающими, что позволяли рассчитывать на появление целого семейства боевых машин – от перехватчика и фронтового истребителя до разведчика и ударного самолета.

На МиГ-23 возлагались большие надежды: П.С. Кутахов, в 1969 году назначенный с должности 1-го заместителя на пост Главкома ВВС, сам был выходцем из истребителей и не скрывал своего расположения к "двадцать третьему", открыто заявляя, что из новых самолетов он признает только МиГ-23. По мнению Главкома, самолет должен был стать основной боевой машиной военной авиации и его модификациями следовало вооружить как истребительную авиацию и авиацию ПВО, так и ИБА и разведывательные части.

Надо сказать, что позиция руководства ВВС опиралась не только на личную приязнь. Помимо схемы, общепризнанно перспективной на то время, и многообещающих летных характеристик, в числе достоинств МиГ-23 находилось весьма современное бортовое оборудование. Одной из назревших к тому времени проблем стала психофизиологическая перегрузка летчика, особенно проявлявшаяся в полетах на малых высотах, необходимость использования которых, в свою очередь, стала очевидной. Поначалу казалось, что основной риск при этом связан с опасностью столкновения с землей и препятствиями, достаточно высокой в скоростном полете.

Первые же опыты выполнения боевых задач на малых и предельно малых высотах показали, что более существенной оказывается быстрая утомляемость экипажа из-за сильной болтанки и внезапных перегрузок в неспокойной атмосфере у земли и высокой рабочей нагрузки, требующей постоянного внимания и сосредоточенности, ведь малейшая ошибка в пилотировании над летящей навстречу местностью могла стать фатальной. У летчиков отмечалось нараставшее чувство неуверенности, беспокойство, большое число просчетов и увеличение времени реакции. В целом эти факторы даже вызвали понятие психологического барьера, когда выполнение задачи, требовавшее еще и наблюдения за местностью, ориентирами, собственно поиска цели и атаки, становилось проблематичным. Не менее критичным для боевой эффективности становилось применение оружия в скоротечные секунды контакта с целью. В ручных режимах малейшие ошибки летчика приводили к серьезным промахам – стоило неточно задать или не выдержать расчетную скорость, высоту, дальность или угол пикирования, чтобы бомбы летели мимо цели. Так, при скорости 900 км/ч задержка со сбросом бомбы всего на полсекунды приводила к перелету на 125 м; при бомбометании с горизонтального полета перетянутая на 1° ручка давала уход бомбы примерно на 120 м; ошибка с определением высоты сброса на 50 м относительно расчетной оборачивалось недолетом или перелетом в 160 м.

На помощь экипажу должна была прийти автоматика, связанная с бортовыми системами. Она позволила бы частично разгрузить летчика, избавив его от некоторых задач, связанных с навигацией и пилотированием, позволив сосредоточиться на основном – поиске и поражении объекта атаки. Требованиями к такому оборудованию оговаривались возможность полета по заложенной программе с автоматическим выходом на цель и возвращением на аэродром посадки, управление самолетом со стабилизацией по курсу и высоте, соблюдение ограничений по предельным режимам, балансировка машины в полете но разных режимах, выполнение заданных боевых маневров и решение прицельных задач. Созданием комплекса навигации КН-23 для самолета занималось ПО "Электросила", специализированное на вычислительной технике и приборном оборудовании. Микояновцы уже имели опыт работы с близкой по назначению системой "Пеленг", отработанной и принятой в эксплуатацию на МиГ- 25РБ, где оборудование в комплексе с ЦВМ "Орбита 10-155" обеспечивало выполнение автоматизированного полета и бомбометания.

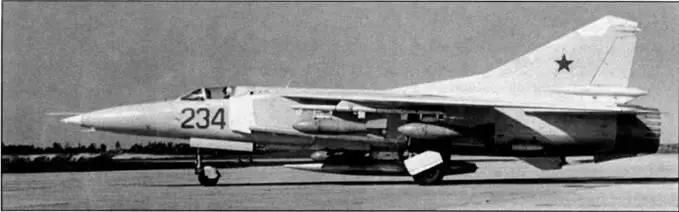

Опытный самолет "23-11/4" но аэродроме ЛИИ в Жуковском. Лето 1969 г. Бортовой номер "234" в традициях ОКБ содержал шифр изделия и порядковый номер опытной машины

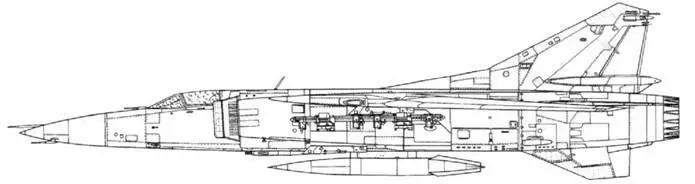

МиГ-23Б ("изделие 23-11/4')

Комплекс КН-23 обладал более широкими возможностями, соответствуя предполагавшемуся назначению и специфике работы истребителя-бомбардировщика – многоцелевого самолета с обширным диапазоном скоростей, высот и задач. Основными составляющими КН-23 являлись инерционная курсовертикаль ИКВ-1, допплеровский измеритель скорости и угла сноса ДИСС- 7 "Поиск" с аналоговым вычислителем В-144, аппаратура радиосистемы ближней навигации и посадки РСБН-6С "Ромб-1 К" и датчики воздушных параметров. В качестве решающего устройства в комплексе использовалась вычислительная и радиотехническая часть РСБН.

Гироскопы и чувствительные акселерометры ИКВ-1 фиксировали мгновенные значения данных о пространственном положении машины, их изменениях и перегрузках. ДИСС-7 выдавал текущие данные о скорости полета и скольжении, РСБН-6С позволяла определять собственные координаты самолета относительно наземных радиомаяков и направление на них. КН-23 был связан также с автоматическим радиокомпасом АРК-10 и радиовысотомером РВ-4.

Вычислитель, выполняя обработку поступающих текущих данных, обеспечивал непрерывное решение навигационных задач для самолетовождения в автоматическом режиме, при котором самолет по маршруту вела САУ, или в директорном, с выдачей летчику курса и расстояния до цели, поворотной точки маршрута или аэродрома. При решении прицельной задачи для бомбометания, пуска ракет и стрельбы из пушки автоматика вычислителя выдавала в прицельный комплекс сигналы углов крена, тангажа, модуля путевой скорости и угла сноса.

К 1969 году отработка навигационного комплекса была, в основном, завершена. КН-23 обладал высокой по тем временам эффективностью: совместно с САУ он позволял выполнять полет по заданному маршруту с тремя поворотными точками (они же могли служить и целями), обеспечивая возврат на один из четырех аэродромов посадки, куда система выводила самолет со снижением до высоты 50-60 м (саму посадку летчик выполнял вручную), обеспечивал стабилизацию режима, положения в пространстве и высоты полета самолета с возвращением в горизонтальный полет при потере ориентации ночью и в облаках. Для этого был предусмотрен режим "приведение к горизонту", автоматический увод с опасной малой высоты, балансировка машины по крену и тангажу, демпфирование колебаний от порывов ветра, турбулентности и других причин, снятие усилий на ручке управления, а также выполнение боевых маневров, включая выход из атаки. При испытаниях КН-23 летчики отмечали его значительные преимущества. Автоматика комплекса освобождала летчика от рутинной работы, позволяя сконцентрировать внимание на ориентировании и поиске цели, упрощая выполнение атаки и существенно повышая точность применения оружия. При работе в автоматическом режиме КН-23 обеспечивал прохождение маршрута практически без участия летчика, в резервном директорном режиме тому достаточно было лишь отслеживать показания приборов – стрелки указателя курса и счетчика пути, отрабатывая их и точно выводя самолет к цели.
