В первые послевоенные годы резко возросла роль и значение управления подразделениями и частями в целях обеспечения своевременного и точного выхода их в назначенные районы. Обычные способы ориентирования на местности в сложных условиях (ночь, туман, лесная и степная местность, слабо развитая дорожная сеть и т.п.) путем сравнения местных предметов и ориентиров с их изображениями на карте вызывали затруднения и не всегда обеспечивали своевременное выполнение боевых задач.

В таких условиях, как показали проведенные исследования, ориентирование на местности лучше всего осуществлялось при использовании наземных средств навигации, которыми требовалось оснащать подразделения танковых и мотострелковых войск.

В 1950 г. по заданию НТК ГБТУ в НИИ-5 Академии артиллерийских наук (ААН) был разработан и установлен в танке Т-34-85 опытный комплект навигационной аппаратуры (курсопрокладчик), что стало первой попыткой использования навигационных средств в танковых войсках. Эта аппаратура предназначалась для определения курса (дирекционного угла[ 56*]) движения танка, автоматического вычерчивания в координатной системе на карте или бумаге пройденного танком пути, непрерывного автоматического определения прямоугольных координат положения танка на местности.

В состав ТНА, размещавшейся в Т-34-85, входили гироскоп типа «Янтарь-2М», преобразователь тока для гироскопа, датчик пути, курсопрокладчик (счетно-решающий прибор), курсоуказатель механика-водителя, оптический визир (смотровой прибор МК-4 заряжающего), буссоль ПАБ с треногой и ящик с ЗИП. Весь комплект аппаратуры имел массу 116 кг и занимал в танке объем 128,8 дм3 (площадь – 60,5 дм2).

В октябре-декабре 1950 г. танк Т-34-85 с опытным комплектом ТНА прошел испытания на НИИБТ полигоне. Результаты испытаний подтвердили высокую надежность аппаратуры и соответствие ее характеристик предъявленным ТТТ. Однако недостаточная экранировка и блокировка искрящих цепей привела к невозможности ведения радиосвязи из-за помех. Кроме того, установка оборудования ТНА, имевшего большие габариты, привела к сокращению боекомплекта на 12 выстрелов (боеукладка в нише башни) и 6 магазинов к пулемету ДТ (справа в носовой части корпуса), ухудшила условия работы механика-водителя, радиста-пулеметчика, а также заряжающего, который, помимо выполнения своих обязанностей, одновременно должен был обслуживать дополнительную аппаратуру. По этим причинам первый комплект ТНА не рекомендовали для использования в бронетанковых и механизированных войсках.

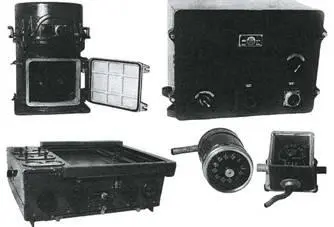

комплект первой опытной ТНА конструкции НИИ-5 (1950 г.).

Размещение ТНА в танке Т-34-85. НИИБТ полигон (1950 г.).

По заключению комиссии, дальнейшая доработка и совершенствование ТНА производились по следующим направлениям: максимальное уменьшение габаритов всех приборов с сохранением боекомплекта танка и устранением неудобств в работе экипажа; замена штатного прибора МК-4 другим, позволявшим с большей точностью производить отсчеты; улучшение ТТХ курсопрокладчика при движении танка со скоростью свыше 40 км/ч при углах подъема (спуска) более 25°, при температуре окружающего воздуха выше 35°С при скорости поворота танка более 22 град./с.

Совершенствование ТНА продолжалось в течение 1952- 1955 гг. в НИИ-5 ГАУ (в 1953 г. ААН была упразднена), к которому в 1955 г. подключился ВНИИ «Сигнал» (г. Ковров), образованный в соответствии с постановлением Совета Министров СССР от 19 ноября 1954 г. В результате совместной работы летом 1955 г. была создана малогабаритная ТНА, которую после проведения испытаний и необходимых доработок приняли на вооружение под наименованием «Янтарь-Трасса». Она предполагалась для оснащения командирских танков Т-54К и командно-штабных машин.

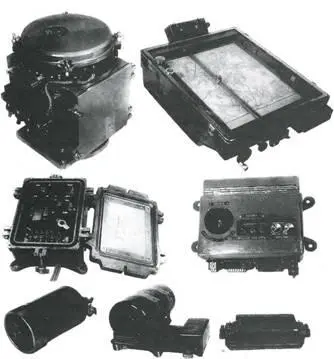

Комплект доработанной ТНА, 1955 г.

Курсопрокладчик КП-2М1 ТНА «Янтарь-Трасса».

Гирокурсоуказатель КМ-2.

ТНА «Янтарь-Трасса» обеспечивала непрерывное определение координат местоположения и указание дирекционного угла движущегося танка в делениях угломера, а также нанесение на топографическую карту пройденного пути. Таким образом, с ее помощью могли решаться три вида навигационных задач:

– определение координат местонахождения танка и его дирекционного угла;

– вычисление текущего направления на заданный пункт назначения и расстояния до этого пункта;

– вычисление координат наблюдаемых объектов и целей.

В комплект аппаратуры «Янтарь-Трасса» входили гироскопический курсоуказатель КМ-2 «Янтарь АМ», датчик пути, курсопрокладчик КП-2М1 «Трасса М», преобразователь ПМ-3, мотор-генератор МГ-12 и пульт управления.

Гирокурсоуказатель КМ-2 предназначался для измерения углов поворота машины и выработки ее дирекционного угла. Датчик пути служил для определения скорости движения танка и передачи ее в курсопрокладчик. Курсопрокладчик КП-2М1 обеспечивал вычисление координат местоположения танка, его дирекционного угла и отображение на карте пути движения машины. Питание гиромотора курсоуказателя трехфазным переменным током частотой 220 Гц и напряжением 65-75 В осуществлялось от преобразователя ПМ-3, а мотор-генератор МГ-12 обеспечивал счетно-решающие элементы аппаратуры переменным током частотой 500 Гц и напряжением 110 В.

На линейных танках для выдерживания заданного направления при движении в сложных метеоусловиях, ночью и при преодолении водных преград в отделении управления с 1956 г. устанавливался гирополукомпас ГПК-48, замененный впоследствии ГПК-59.

Во второй половине 1950-х гг. во ВНИИ «Сигнал» разработали усовершенствованный вариант танковой навигационной аппаратуры ТНА-2 «Сетка», которая с 1959 г. монтировалась в командирских танках Т-55К и Т-10MK, а с 1963 г. – в Т-62К.

ТНА-2 «Сетка» также позволяла определять текущие координаты местоположения и дирекционный угол движущейся машины. Она дала возможность водить отдельные машины и колонны в заданном направлении, прокладывать колонные пути, получать схемы маршрута, а также осуществлять топографическую привязку боевых порядков. Принципиальным отличием ТНА-2 от ТНА «Янтарь-Трасса» являлось отсутствие в ней курсопрокладчика, что существенно упростило данную аппаратуру, уменьшило ее размеры и массу.
