С 1949 г. выпускалась радиостанция 10РТ-26Э, отличавшаяся экранированным соединением между передатчиком и антенной.

Положительной особенностью радиостанций типа 10РК и 10РТ являлось то, что они обеспечивали возможность предварительной подготовки для ведения связи на одной из двух фиксированных (кварцованных) частот. Конструктивно эти радиостанции были выполнены в пылебрызгозащищенном исполнении. В комплект каждой из них входили приемник, передатчик, блок питания, антенное устройство (штыревая антенна и антенна типа «метелка»), телеграфный ключ, запасная штыревая антенна, кассета с 15 кварцевыми блоками и ящик с запасным имуществом (ЗИП).

Военное поколение танковых радиостанций, использовавшихся в первые послевоенные годы, эксплуатировалось с различными танковыми переговорными устройствами – типа ТПУ-З-Бис-Ф и ТПУ-4-Бис-Ф-26. С 1948 г. с радиостанциями типа 10РК и 10РТ стало использоваться ТПУ-47, принятое на вооружение в 1947 г. и обеспечившее значительное улучшение качества внешней и внутренней связи. Одновременно была усовершенствована и конструкция танкового шлемофона с применением танкового подшлемника. Однако после проведения испытаний на НИИБТ полигоне в декабре 1947 г. от подшлемника отказались.

Радиостанция ЮРК (ЮРК-12) – приемо-передающая, телефонно-телеграфная, симплексная (попеременная работа на «прием» и «передачу»), рассчитанная на работу с бортовой сетью танка 12 В. Приемник и передатчик имели несколько фиксированных волн, стабилизированных кварцем («кварцованные» волны) в диапазоне волн от №150 до №240. В этом же диапазоне приемник и передатчик, кроме этих кварцованных волн, имели также плавную настройку. Передатчик и приемник радиостанции вследствие применения трансиверной схемы функционировали на общей волне, номер которой определялся на кварцованных волнах кварцевым блоком, включавшимся в приемник, а на плавном диапазоне – установкой шкалы настройки на приемнике. Передатчик радиостанции был выполнен по простой схеме, т.е. без промежуточного контура между лампой усилителя мощности и антенной. Приемник – супергетеродинного типа.

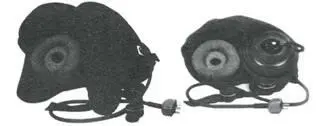

Танковый шлемофон с подшлемником из комплекта ТПУ-47.

Радиостанция 10РК.

Радиостанция 10РК-26.

Радиостанция 10РК-12М (10РК-26М).

Радиостанция была рассчитана на работу непосредственно через шлемофон радиста и переговорные устройства ТПУ-Бис, ТПУ-Ф и ТПУ-ЗР с использованием штыревой антенны высотой 1 -4 м или антенны типа «метелка», устанавливавшейся наверху укороченного штыря.

Модернизированная радиостанция ЮРК-26 – приемо-передающая, симплексная, телефонно-телеграфная, предназначалась для работы с бортовой сетью танка 26 В и в сетях взаимодействия с радиостанциями других типов (РСБ, РБМ). В связи с повышением напряжения в блоке питания радиостанции использовались умформеры РУ-45А или РУ-45Д и РУ-11А (вместо РУ-75 и РУ-11 Б). Работа на радиостанции велась непосредственно через шлемофон радиста и переговорное устройство ТПУ-Бис-Ф. В остальном конструкция радиостанции 10РК-26 не отличалась от 10РК.

Радиостанции 10РК-12М и 10РК-26М явились дальнейшим развитием радиостанций ЮРК и ЮРК-26 и отличались от них, в основном, измененной формой приемника и передатчика, обеспечивавших более плотную компоновку и компактную установку в объектах бронетанковой техники.

Радиостанция 10РТ-12 (10РТ-26,10РТ-26Э) – приемо-передающая, телефонно-телеграфная, коротковолновая симплексная, рассчитанная на работу в бортовой сети танка с напряжением 12(24) В. Она гарантировала надежную радиосвязь с однотипной радиостанцией при работе на штыревую антенну высотой 4 м. Так же, как и радиостанции 10РК, она имела несколько фиксированных волн,стабилизированных кварцем в диапазоне волн от №150 до №240. В этом же диапазоне приемник и передатчик имели плавную настройку. Плавный диапазон обеспечивал возможность связи с радиостанциями других типов (например, с 9PM, 9РС, 12РП, РБМ).

Передатчик радиостанции мог непрерывно действовать в течение 15 мин, после чего его следовало выключать для охлаждения. При переменной работе на «прием» и «передачу», связь велась в течение длительного времени. Радиостанция использовалась совместно с танковыми переговорными устройствами ТПУ-4Бис-Ф-26 и ТПУ-47.

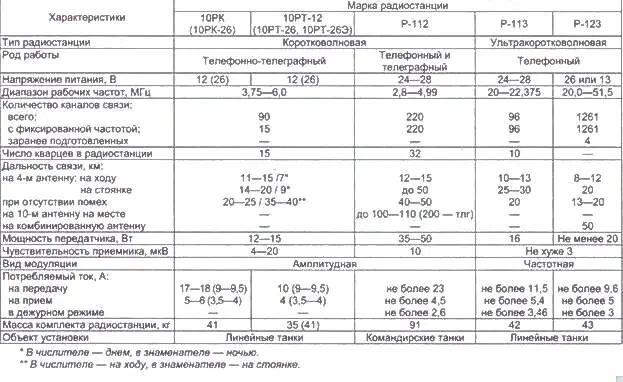

Характеристики отечественных серийных танковых радиостанций первого и второго послевоенного поколения

Серийный выпуск модернизированных радиостанций до 1956 г. осуществлял Омский приборостроительный завод им. Козицкого и Сарапуль-ский завод им. Орджоникидзе. Танковые переговорные устройства ТПУ-47 изготавливались на Егоршинском радиозаводе.

С целью дальнейшего повышения надежности внешней и внутренней связи для объектов бронетанковой техники в 1950-1951 гг. в Центральном научно-исследовательском испытательном институте связи Советской Армии (ЦНИИИС СА, до 1946 г. – Научно-исследовательский институт связи РККА (НИИС РККА), до августа 1948 г. – Научно-исследовательский испытательный институт связи Сухопутных войск (ЦНИИИС СВ), г. Мытищи, Моск. обл.) совместно с КБ Сара-пульского завода им. Орджоникидзе создали ультракоротковолновую радиостанцию первого послевоенного поколения Р-113 «Гранат» и танковое переговорное устройство Р-120. С 1954 г. новый комплект радиосредств начали устанавливать во всех линейных танках вместо коротковолновых танковых радиостанций военных лет. От коротковолнового диапазона радиостанций типа 9Р и 10РК был осуществлен переход в диапазон частот 20-22,375 МГц, что позволило при мощности излучения антенны радиостанции 16 Вт обеспечивать в любое время суток в условиях среднепересеченной местности уверенную двустороннюю радиосвязь между танками, находящимися на расстоянии до 20 км друг от друга. В отличие от радиостанции типа ЮРТ, Р-113 имела частотную модуляцию, которая значительно уменьшала влияние помех при радиоприеме по сравнению с амплитудной модуляцией при одинаковой мощности излучения антенны. Эта особенность способствовала значительному повышению надежности радиосвязи в условиях помех.

Радиостанция Р-113 обеспечивала телефонную связь в симплексном режиме на 96 фиксированных частотах, расположенных с интервалом 25 кГц. Все рабочие частоты были стабилизированы десятью кварцами. Связь осуществлялась с помощью 4-метровой штыревой антенны. Время перестройки с одной частоты на другую не превышало 1 мин. Питание радиостанции обеспечивалось от бортовой сети танка.
