В связи с широким внедрением на танках электроприводов в системе управления вооружением, применением стабилизаторов вооружения, средств связи и навигации, ночных прицелов и приборов наблюдения, мощных двигателей, установкой систем ПАЗ, ППО, ТДА, сигнализации и освещения резко возросло электропотребление. Это потребовало увеличения мощности танковых генераторов сначала до 1,5 и 3 кВт, а затем до 5-6,5 кВт и улучшения схем электроснабжения боевых машин.

Как и в годы Великой Отечественной войны, в первый послевоенный период электрооборудование для танков выпускалось заводом №255 в Челябинске (до эвакуации – завод «Электромашина»). Главным конструктором завода был П.А. Сергеев. В соответствии с постановлением Совета Министров СССР от 12 июня 1951 г. изготовление электрооборудования для танков (генераторов, ряда электродвигателей, коммутирующей аппаратуры, регуляторов напряжения, фильтров) было возложено на Московский тормозной завод (МТЗ). Для сопровождения серийного производства и разработки новых систем электроснабжения и пуска на заводе сформировали Опытное конструкторское бюро по электрооборудованию (ОКБЭ), которое возглавил П.А. Сергеев. В течение 1945-1959 гг. под его руководством на заводе №255 и в ОКБЭ МТЗ была разработана серия танковых генераторов мощностью 1,5-6,5 кВт.

Генератор Г-73 мощностью 1,5 кВт.

Генератор Г-74 мощностью 3 кВт.

Генератор Г-5 мощностью 5 кВт.

Генератор Г-6,5 мощностью 6,5 кВт.

На легких, средних и тяжелых послевоенных танках, не имевших стабилизатора основного оружия, использовались генераторы Г-731 (Г-73) мощностью 1,5 кВт, с введением стабилизаторов – Г-74 мощностью 3 кВт, Г-5 мощностью 5 кВт, а затем и Г-6,5 мощностью 6,5 кВт. Генераторы Г-731 (Г-73), Г-74 и Г-5 работали совместно с двухконтурными вибрационными реле-регуляторами прямого действия – РРТ-30 (РРТ-24), РРТ-31 и Р-5 (Р-5М) соответственно. Генератор Г-5 по сравнению с первыми двумя имел значительно большую удельную мощность и допускал кратковременные перегрузки по току. В связи с этим реле-регулятор (Р-5, Р-5М) не имел ограничителя тока.

Генератор Г-6,5 устанавливался в серийном среднем танке Т-62. Он был создан на базе генератора Г-5 и отличался от него, помимо мощности, эффективной системой вентиляции. Для охлаждения генератора использовался воздух, забиравшийся из боевого отделения по специальному патрубку, а во время работы системы ПАЗ – из МТО. Увеличение мощности танковых генераторов потребовало, в свою очередь, нового решения проблемы регулирования напряжения, поскольку при мощности генератора свыше 5-7 кВт применение обычного вибрационного регулятора напряжения, непосредственно воздействовавшего на цепь возбуждения, стало невозможным. В результате для более мощных танковых генераторов создали новые схемы бесконтактных регуляторов напряжения с внедрением полупроводниковых приборов. На оснащение был принят одноконтурный транзисторный реле-регулятор непрямого действия (бесконтактный) с прерывистым изменением параметров цепи возбуждения Р-10Т (Р-10ТМ).

Вместо реле обратного тока стало использоваться дифференциальное минимальное реле, обеспечивавшее лучшую зарядку аккумуляторных батарей (АКБ), т.е. включение генератора в сеть происходило не при фиксированном напряжении, а при наличии разности напряжений генератора и АКБ.

В начале 1960-х гг. в опытном танке «Объект 167» был установлен генератор Г-10 мощностью 10 кВт. Однако он не получил дальнейшего распространения, поскольку была создана новая электрическая машина постоянного тока, которая при определенном соотношении потребных мощностей в генераторном и стартерном режимах могла выполнять обе функции, сократив при этом массу и объем установленного электрооборудования.

Работы по таким электромашинам развернулись в НИИД в середине 1950-х гг. Совместно с КБ харьковского завода №75 в НИИД спроектировали стартер-генератор СГ-10 мощностью 10 кВт в генераторном режиме. Переход от стартерного режима к генераторному после пуска двигателя танка происходил автоматически за счет применения сцепляющего механизма с самовыключением шестерни. Впервые стартер-генератор СГ-10 установили в опытном среднем танке «Объект 430». В дальнейшем он использовался в опытных танках «Объект 432»

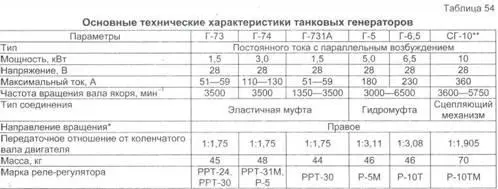

* Со стороны привода.

** В генераторном режиме.

Стартер- генератор СГ-10.

Электроинерционный стартер ИС-9.

Стартер СТ-700 мощностью 11 кВт.

Стартер СТ-713 мощностью 11 кВт. Справа: стартер СТ-16М мощностью 11 кВт.

В освоении и постановке на производство АКБ 6СТЭН-140 и 12СТ-70 принимали участие специалисты ВНИИ-100, Научно-исследовательского аккумуляторного института (НИАИ), Ленинградского аккумуляторного завода (ЛАЗ) и НИИ стартерных аккумуляторов (НИИСТА).

В системах электропуска двигателей серийных танков широкое распространение получили электрические стартеры прямого действия СТ-700, СТ-713, СТ-16 и СТ-16М, которые имели большую мощность и требовали применения аккумуляторных батарей большей емкости. Электроинерционные стартеры (ИС-9), применявшиеся в тяжелых танках периода Великой Отечественной войны, позволяли использовать аккумуляторные батареи меньшей емкости и массы. Кроме того, в этих стартерах предусматривался добавочный привод для раскрутки маховика вручную в аварийных случаях. Однако инерционные стартеры были весьма сложными и дорогими в производстве, а поэтому не нашли широкого распространения в послевоенных танках. В связи с переносом АКБ в отделение управления надежность пуска двигателей серийных танков несколько снизилась. Это было связано с большим удалением АКБ от электростартера и падением напряжения в соединительных проводах. С установкой воздушного компрессора и возможности постоянной подзарядки воздушных баллонов системы воздухопуска двигателя система электропуска из основной перешла в разряд вспомогательной.
