Узел торсионной подвески танка АМХ-13 (Франция).

Амортизаторы не имели компенсационной камеры, так как размещались в полости кронштейна, заполненной рабочей жидкостью. На тяжелом танке «Конкэ-рор» также использовалась блокированная подвеска (по четыре тележки на борт). Каждая тележка состояла из двух опорных катков, трех горизонтальных пружин и двух гидравлических амортизаторов. Применение блокированных подвесок на английских машинах объяснялось их относительно невысокими скоростями движения и желанием конструкторов вынести упругие элементы подвески из броневого корпуса для лучшего использования его внутреннего объема.

На швейцарском танке Pz61 использовалась индивидуальная пружинная подвеска. В подвеску каждого опорного катка входили 44 конические дисковые пружины (пружины Бельвилля) и гидравлический амортизатор, смонтированные во внутренней полости балансира. По мнению швейцарских специалистов, эта подвеска по своим характеристиками не уступала торсионным подвескам, стоявшим на большинстве зарубежных танков.

Гидравлические телескопические амортизаторы танков АМХ-13 (слева) и М46.

Ходовая часть танка «Леопард-1» (ФРГ).

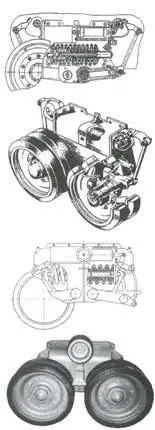

Узел блокированной подвески танка «Конкэрор» (Великобритания).

Узлы блокированной пружинной подвески танков «Центурион» (вверху) и «Чифтен» (Великобритания).

Ходовые части танков AMX-30 (Франция) и М60 (США).

Гидропневматическая подвеска танка МВТ-70 (ФРГ).

Размещение всех узлов подвески снаружи корпуса английских и швейцарского танков позволяло в случае боевых повреждений быстро заменять отдельные узлы в полевых условиях, однако приводило к их большой уязвимости от подрыва на минах и при обстреле.

Из всех зарубежных машин американские танки имели достаточно высокие параметры плавности хода, превышавшие аналогичные показатели танков других стран.

В конце 1950-х – начале 1960-х гг. за рубежом развернулись работы по изысканию новых типов подвесок. Для шведского танка Strv-ЮЗА была разработана гидропневматическая подвеска, которая, помимо своего основного назначения, служила также для изменения положения корпуса при наводке основного оружия в цель (по углу возвышения) и для изменения клиренса машины вплоть до опускания корпуса на грунт.

Подвеска состояла из гидравлических цилиндров и баллона со сжатым воздухом, связанных системой рычагов с балансирами опорных катков. Цилиндры подвесок средних катков действовали независимо друг от друга и от подвесок передних катков. Гидравлические полости крайних подвесок были связаны между собой по диагонали (передняя правая – с задней левой, передняя левая – с задней правой) через плунжерные насосы. При перекачивании масла из одной полости в другую, диагонально противоположную, изменялось положение балансиров относительно корпуса, благодаря чему корпусу мог быть придан любой угол наклона (как в продольной, так и в поперечной плоскостях) в пределах хода подвески.

Гидропневматическая подвеска наряду с торсионной и пружинной (тарельчатой) подвесками была создана и для западногерманского танка «Леопард-1». Но несмотря на хорошие характеристики гидропневматической подвески, ее не приняли для этого танка по причине уязвимости. Тем не менее регулируемую гидропневматическую подвеску предполагалось использовать на перспективном основном танке МВТ-70, разработка которого и изготовление опытных образцов велись в США и ФРГ. Один из вариантов подвески, предложенный западногерманской фирмой «Фризке и Хепфинер» (в США аналогичной подвеской занималась фирма «Нэшнл Уэс-терфлит»), обеспечивал танку МВТ-70 переменный клиренс в пределах 300 мм, а также изменение жесткости подвески (рессоры), дифферента и крена танка. Управление подвеской могло осуществляться как с рабочего места командира, так и механика-водителя.

Схема (вверху) и узел гидропневматической подвески танка Strv-10ЗА (Швеция).

Гидропневматическая подвеска танка МВТ-70 и ее узел (США).

Компенсирующее устройство ходовой части танка М46 (США).

Наряду с исследованиями гидропневматической подвески, в США велись ОКР по различным вариантам подвески с трубчатыми торсионными валами.

Практически все зарубежные танки имели гусеничный движитель с кормовым расположением ведущих колес, за исключением легкого французского танка АМХ-13 и шведского танка Strv-10ЗА с передней установкой трансмиссии и ведущих колес. Ведущие колеса всех зарубежных танков имели цевочное зацепление с гусеницами и, как правило, были разборной конструкции, со съемными зубчатыми венцами.

На средних (основных) и тяжелых танках применялись двухскатные опорные и поддерживающие катки с наружной амортизацией. Односкатные опорные и поддерживающие катки с наружной амортизацией устанавливались на французском легком танке АМХ-13, а двухскатные опорные катки с внутренней амортизацией – на английском тяжелом танке «Конкэрор». Опорные катки всех зарубежных танков имели однорядное расположение. Отказ от шахматного расположения опорных катков свидетельствовал об отрицательном опыте эксплуатации ряда немецких танков в годы Второй мировой войны. Тем не менее на некоторых вариантах французского опытного тяжелого танка АМХ-50 (явно под влиянием немецкого танкостроения) использовалось шахматное расположение опорных катков. Только на западногерманском танке «Леопард-1»односкатные поддерживающие катки устанавливались в шахматном порядке.
