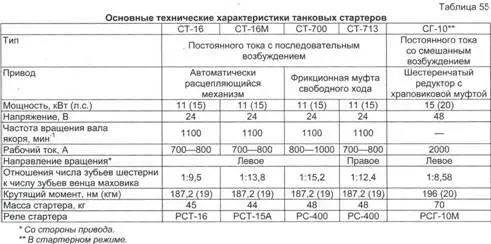

В конце 1950-х – начале 1960-х гг. развернулись работы по системам электроснабжения и электропуска, которые проводились комплексно, то есть разрабатывалась вся система, включавшая электрическую машину, реле-регулятор, фильтр и пусковую аппаратуру для стартер-генераторов. Регуляторами напряжения занимались в НИИД совместно с Военной академией бронетанковых войск. Впоследствии работы по регуляторам напряжения передали в СКБ «Ротор» (г. Челябинск), но по отдельным направлениям они продолжались и в НИИД.

Большое количество различных по роду тока и напряжению потребителей электроэнергии, а также необходимость повышения надежности системы электроснабжения привели к необходимости более широкого применения в танках переменного тока. НИР, выполненные во ВНИИ-100 и ряде других организаций отрасли, показали, что при переходе на энергоснабжение переменным током с напряжением 115 В и частотой 400 Гц можно получить большой выигрыш в габаритах и массе потребителей, атакже в мощности источников электроэнергии, поскольку преобразование переменного тока в постоянный производилось статическими преобразователями со значительно большим КПД.

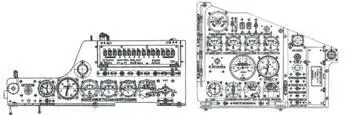

Центральные щитки приборов механика-водителя танков ИС-4 (слева) и Т-10.

Центральный щиток приборов механика-водителя танка ПТ-76 (слева) и щиток приборов механика-водителя танка Т-54 обр. 1948 г.

Щиток приборов механика-водителя танка Т-54 позднего выпуска (слева) и распределительный щиток механика-водителя танка T-55.

Распределительные щитки механика-водителя танков Т- 62 (слева) и «Объект 432».

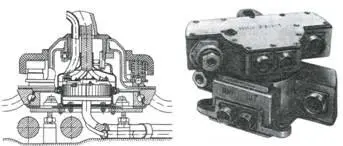

Вращающиеся контактные устройства ВКУ-27 (слева) и ВКУ-330-1.

По распоряжению Государственного комитета Совета Министров СССР по оборонной технике от 9 апреля 1960 г. в КБ омского завода №174 был создан опытный образец системы электропитания на переменном токе для перспективного танка. В состав системы вошли генератор переменного тока Г-60 с гидрообъемным приводом постоянной скорости, регулятор напряжения РН-63, корректор напряжения КН-63, выпрямительный блок ТВ-63, блок защиты генератора и блок контактов. Номинальная мощность системы составляла 16 кВт, напряжение питания – 208 В, частота питающего тока – 400 Гц.

В том же году опытную систему электропитания смонтировали в танке Т-54 («Объект 605») и провели заводские испытания. Предполагалось, что дальнейшем при обеспечении регулирования частоты с необходимой точностью и разработке системы электрооборудования с потребителями переменного тока она получит широкое распространение в боевых машинах различного назначения. Кроме того, применение ждрообъемной передачи для привода генератора позволяло перейти на систему гидростартера с щоропневматическими аккумуляторами и тем самым значительно сократить количество АКБ. Однако дальнейшие работы в этом направлении прекратились из-за трудностей, связанных с вопросами регулирования напряжения и частоты генератора переменного тока.

Значительной модернизации в послевоенный период подверглись щитки контрольно-измерительных приборов, устанавливавшихся у механика-водителя. Начиная с танка Т-55, вместо щитка механика-водителя и щитка приборов стал монтироваться распределительный щиток механика-водителя.

Большие изменения претерпели приборы наружного освещения и сигнализации. Вместо автомобильной фары начали использовать танковую фару ФГ-12Б с одной двухнитьевой лампой, которую вскоре сменила фара ФГ-26 (разборная, с посеребренным рефлектором), а затем полуразборная фара ФГ-10 (ФГ-102). На фарах устанавливались светомаскировочные устройства (СМУ). На танке Т-62 применили герметичные фары ФГ-127 и ФГ-125 более совершенной конструкции, габаритные фонари ГСТ-64, фонари внутреннего освещения ПМВ-61 и КМТ-64, новое вращающееся контактное устройство ВКУ-330-1 герметичного исполнения, рассчитанное на подключение большего числа цепей. Начиная с опытного танка «Объект 430», в системе электрооборудования нашли широкое применение штепсельные разъемы, обеспечивавшие повышение технологичности сборки и ремонта электрооборудования, а также вместо выключателей и плавких предохранителей стали широко применяться автоматы защиты сети АЗС, а затем АЗР.

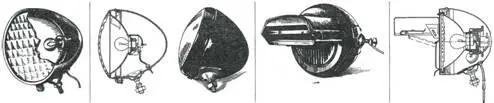

Слева направо: автомобильная фара танка Т-54 обр. 1948 г.; танковая фара ФГ-10; танковая фара ФГ-102 со СМУ; танковая фара ФГ-127 со СМУ.

Габаритные фонари ГСТ-49 (слева) и ГСТ-64.

В первый послевоенный период на оснащении танковых войск находилась достаточно большая номенклатура танковых радиостанций – изготовленные в годы Великой Отечественной войны коротковолновые[ 54*] радиостанции типа 9Р (9PM, 9РС), 12РТ-М и 10Р, созданные на базе авиационных радиостанций, а также модернизированные варианты радиостанции 10Р, выпускавшиеся в первые послевоенные годы. Конструкторы И.А. Народницкий и Михаленко еще в годы войны подвергли значительным усовершенствованиям радиостанцию 10Р. В результате в модернизированных вариантах 10РК, 10РК-12М, 10РК-26 и 10РК-26М (для объектов бронетанковой техники с напряжением бортовой сети, соответственно, 12 и 26 В) использовалась трансиверная схема[ 55*], позволившая повысить устойчивость работы, а также был введен плавный диапазон не только для приемника, но и для передатчика.

В 1947 г. радиостанция типа 10РК вновь подверглась модернизации с присвоением индекса 10РТ (10РТ-12, 10РТ-26). По сравнению с 10РК в этом варианте было изменено внешнее оформление для более удобной установки в объектах бронетанковой техники и улучшены технические и эксплуатационные характеристики за счет применения новых высококачественных деталей, разработанных отечественной радиопромышленностью в послевоенные годы.
