Выбор диапазона волн (13,4-15 м), близких к ультракоротким, позволял резко сократить количество мешавших радиоприему других работавших радиостанций, так как с уменьшением длины волны величина угла между направлением распространения отраженной радиоволны и слоем ионосферы значительно уменьшалась. Поэтому в этом диапазоне радиоволн помехи радиоприему были возможны только со стороны сверхдальних мощных радиостанций, число которых в диапазоне радиостанции Р-113 было небольшим. Следовательно, для Р-113 предельная дальность радиосвязи в течение суток оставалась постоянной. В ней впервые для серийной радиостанции была введена система автоматического управления приемом и передачей от голоса оператора (дуплекс).

Радиостанция 10PT-12 (10РТ-26, 10РТ-26Э).

Приемопередатчик радиостанции Р-113.

В комплект радиостанции Р-113 входили приемопередатчик, блок питания, блок настройки антенны, антенное устройство, запасная штыревая антенна и ящик с ЗИП.

ТПУ Р-120 использовалось для внутренней телефонной связи в танке между четырьмя членами экипажа и выхода двух из них на внешнюю связь через две радиостанции, а также для связи членов экипажа с абонентом, находящимся снаружи танка (например, командиром танкового десанта). Оно было рассчитано на установку в объектах бронетанковой техники с напряжением бортовой сети 13 и 26 В. С ТПУ Р-120 стал применяться танковый шлемофон, в ларин-гофонной гарнитуре которого использовались электромагнитные ларингофоны.

С 1953 г. радиостанция Р-113 серийно производилась на Сара-пульском заводе им. Орджоникидзе, а с 1959 г. – на Рязанском радиозаводе.

Для установки радиостанции Р-113 и ТПУ Р-120 на модернизированных танках военного периода ИС-2М и ИС-ЗМ в конструкторском бюро ЦЭЗ №1 в середине 1950-х гг. разработали соответствующую техническую документацию, которая позволяла монтировать новые средства связи не только на ремонтных заводах, но и непосредственно в частях силами войсковых ремонтных органов.

Эксплуатация радиостанции Р-113 в войсках показала, что ее 96 фиксированных частот оказалось недостаточно для организации радиосвязи между танковыми подразделениями и подразделениями других родов войск. Поэтому во втором поколении радиостанций диапазон частот был значительно расширен.

К разработке новой танковой ультракоротковолновой радиостанции второго поколения, получившей шифр «Магнолия», в 1957 г. на конкурсной основе приступили конструкторские бюро Сарапульского завода им. Орджоникидзе и Воронежского завода «Электросигнал». Созданием переговорного устройства к этой радиостанции занималось конструкторское бюро (главный конструктор – В.В. Поляков) Московского завода №745 3-го Главного управления НКЭП СССР (с 1963 г. – завод «Красная Заря»).

Однако в 1958 г. был образован Воронежский НИИ связи, в который перевели ведущих специалистов из КБ Воронежского завода «Электросигнал» во главе с главным конструктором Э.Я. Янутаном, и дальнейшая работа по радиостанции продолжилась в этом институте под его руководством. Осенью 1959 г. новая радиостанция поступила на НИИБТ полигон для проведения государственных испытаний, по результатам которых в 1960 г. ее под маркой Р-123 «Магнолия» вместе с ТПУ Р-124 приняли на вооружение. С 1961 г. новый комплект средств связи стал устанавливаться в серийных линейных танках вместо радиостанции Р-113 «Гранат» с ТПУ Р-120. Р-123 была выполнена в габаритах Р-113, что значительно упростило перевод танков на новые средства связи.

Радиостанция Р-123 – приемо-передающая, телефонная, ультракоротковолновая, с частотной модуляцией обеспечивала прием и передачу на одной общей частоте в следующих режимах работы:

– телефонным симплексом (прием и передача велись попеременно; радиостанция переключалась на прием или передачу нагрудным переключателем);

– телефонным дуплексом (управление приемом и передачей осуществлялось автоматически от голоса оператора);

– дежурный (длительный) прием.

Р-123 имела 1261 рабочую частоту с интервалом 25 кГц. Диапазон рабочих частот, составлявший от 20,0 до 51,5 МГц (длина волн от 15 до 5,82 м), был разбит на два рабочих поддиапазона: от 20 до 35,75 МГц и от 35,75 до 51,5 МГц. Такой широкий диапазон фиксированных частот впервые использовали для танковой радиосвязи. Одним из важнейших преимуществ танковой радиостанции Р-123 являлась возможность быстрого перехода на одну из четырех заранее подготовленных частот. Причем переход с одной частоты на другую происходил автоматически (после поворота переключателя фиксированных частот). На всех частотах, как и в радиостанции Р-113, связь обеспечивалась без поиска и подстройки. Время перехода с одной запасной частоты на другую в любых условиях составляло 20-30 с.

Совмещение большей части диапазона частот радиостанции Р-123 с диапазонами частот радиостанций вероятных противников обеспечивало лучшие условия для защиты от активных помех, создаваемых средствами радиопротиводействия. В армии США танковая радиостанция AN/VRC-12 работала в диапазоне частот 30-75,95 МГц, в армии ФРГ применялась радиостанция Fugt/sem-25, имевшая диапазон частот 20-69 МГц. Кроме того, рост мощности излучения танковых радиостанций (Р-113 – 16 Вт, Р-123 – 20 Вт) объяснялся в первую очередь стремлением повысить защиту от радиопомех, поскольку мощный передаваемый сигнал требовал и более мощной станции подавления.

При скорости движения танка до 40 км/ч радиостанция Р-123 в любое время года и суток обеспечивала надежную двухстороннюю телефонную связь с однотипной радиостанцией или с Р-113 на расстоянии не менее 13 км с включенным подавителем шумов и на дальности не менее 20 км без его включения. При этом отношение времени приема к времени передачи должно было составлять 3:1. Вести непрерывную передачу разрешалось до 10 мин.

В комплект радиостанции входила штыревая антенна, состоявшая из четырех стальных колен (каждое длиной 1 м), но был возможен радиообмен и при уменьшенной высоте антенны (3, 2, 1 м) или с аварийной антенной – в виде фрагмента изолированного провода, однако дальность связи при этом уменьшалась.

Радиостанция Р-123.

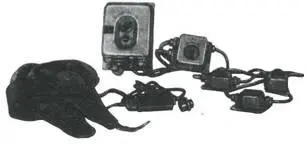

Комплект ТПУ Р-124.

Электропитание радиостанции производилось от бортовой сети танка через блок питания, выполненный на полупроводниковых приборах. При работе на передачу радиостанция потребляла не более 250 Вт электроэнергии, а на прием в симплексном режиме – не более 80 Вт, при дежурном режиме – до 60 Вт.
