Несмотря на эту неудачу, Вахмистров продолжал совершенствовать свою конструкцию. Теперь он предложил не только выпускать, но и принимать самолеты в воздухе. Для этого между стойками шасси закрепили ферму-трапецию. Истребитель И-Зет оснащался сверху крюком на раме. На аэродроме его подкатывали между тележками ТБ-3, специальный механизм опускал трапецию и затем поднимал ее вверх вместе с истребителем. В воздухе трапеция опускалась опять, и И-Зет отцеплялся от носителя. Перед приемом истребителя ее выпускали вновь и задачей пилота маленького самолета было точно попасть крюком на трубу трапеции. После долгих тренировок в апреле 1934 г. удалось успешно выпустить и опять подхватить истребитель. Этот вариант получил название «Звено-5».

Следующей ступенью стало «Звено-6», в определенной степени повторявшее «Звено-З», но под крыльями теперь находилась пара И-16. Это сочетание успешно испытали летом 1935 г. В январе следующего года Алкснис предложил вооружить такими машинами целую бригаду.

В том же году Вахмистров подготовил «суперавианосец», названный «Звено-7». ТБ-3 нес сразу пять истребителей – два И-5 на крыльях, два И-16 под крыльями и И-Зет на трапеции под фюзеляжем. «Звено-7» совершило первый полет 20 ноября 1935 г.

Такая нагрузка требовала значительного повышения тяги самолета-носителя. Решением этой задачи должен был стать проект «Тягач», осуществленный в феврале 1935 г. На фюзеляже бомбардировщика закрепили старый истребитель И-5 без крыльев, оперения и колес, но с пилотом. Фактически получили дополнительную мотоустановку. По сравнению с «чистым» ТБ-3 «Тягач» увеличил максимальную скорость на 10 км/ч и немного улучшил скороподъемность до высоты 3000 м (поскольку мотор М-22 на И-5 был невысотным). Зато на виражах «Тягач» начало трясти, а выхлопные газы от двигателя И-5 заносило в кабину задних стрелков бомбардировщика. В дальнейшем Вахмистров планировал создать «Мощный тягач» – съемную тандемную мотоустановку, монтируемую на самолет-носитель в случае необходимости. Эта идея не была осуществлена.

В следующем году прошли испытания «Звена-6», на которых истребители бомбили с пикирования. Это навело конструктора на мысль создать «составной пикирующий бомбардировщик». Носитель доставлял в заданный район пару истребителей, нагруженных тяжелыми бомбами, с которыми они не смогли бы взлететь самостоятельно. При этом сам «авианосец» в зону ПВО не входит, а быстроходные и маневренные истребители поражают цель бомбами с пикирования и далее возвращаются домой самостоятельно. Так появилось «Звено-СПБ».

Оно состояло из носителя ТБ-3РН и двух И-16, вооруженных двумя бомбами по 250 кг каждый. «Звено-СПБ» успешно прошло государственные испытания в 1938 г. В отчете НИИ ВВС было записано: «Испытания доказали тактическую целесообразность применения самолетов ТБ-3РН в качестве авиаматок, а самолетов И-16 в качестве пикирующих бомбардировщиков». Систему приняли на вооружение морской авиации. В сентябре 1938 г. состоялась демонстрация «Звена-СПБ». На ней присутствовали наркомы обороны, военно-морского флота, оборонной промышленности и начальник ВВС. Истребители отцепились от носителя и сбросили бомбы в нарисованный на летном поле силуэт корабля.

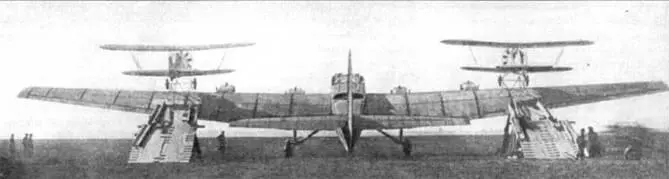

Закатка истребителей И-5 на крыло ТБ-3

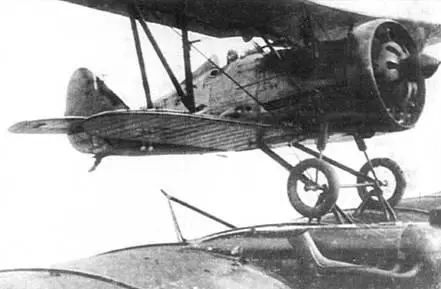

Отцепка истребителя И-5

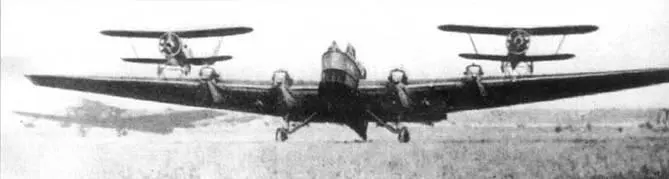

«Звено-2» готово к взлету

Годом позже провели контрольные испытания с целью проверки устранения дефектов, выявленных ранее на госипы- таниях. Согласно решению Военного совета ВВС в том же 1939 г. завод №207 получил заказ на 10 комплектов для переоборудования самолетов. Пять комплектов успели сдать в декабре, а остальные в начале 1940 г. с доработками по результатам контрольных испытаний.

От своих собратьев ТБ-3РН, входившие в состав «Звена-СПБ», отличались трубчатыми фермами подвески под консолями и сигнальными панелями с разноцветными лампочками, укрепленными на нижней поверхности крыла перед кабинами истребителей. Для облегчения верхние турели Тур-8 на этих машинах снимались.

На Черноморском флоте для действий в составе «звеньев» готовили экипажи 1 8-го транспортного отряда и 32-го истребительного полка. Именно они 1 8 августа 1940 г. эффектно продемонстрировали «Звено-СПБ» на воздушном празднике в Тушино. От носителя отцепились два И-16, вступившие в «бой» с истребителями «противника».

Позднее проектировалось еще несколько вариантов «Звена». В КБ-29, где тогда работал Вахмистров, разрабатывали подвеску двух И-16 с подвесными бензобаками под крыльями и бронебойной бомбой БРАБ-500 под фюзеляжем. Чтобы сбросить ее на пикировании, не попав в диск ометания винта, истребитель оснащался параллелограммным выводным устройством бомбы. Развитием этого же типа должен был стать новый проект, в котором использовался как носитель ТБ-3 с моторами М-34ФРН, а в качестве пикирующих бомбардировщиков – пара И-16 типа 24 с моторами М-63 (тоже с дополнительными баками и БРАБ-500).

Один ТБ-3РН в КБ-29 оборудовали как носитель трех И-16. Все три могли сбрасываться и подцепляться в полете. Управление подцепкой осуществлялось со специального поста в фюзеляже, где стояло устройство наблюдения и командный щиток (пульт). Все эти роботы прекратили в 1940 г., а изготовленное оборудование передали морской авиации.

В начале того же года Вахмистров предложил использовать «звенья» в войне с Финляндией. В направленном им письме говорилось о формировании отряда из пяти самолетов-носителей и десяти И-16. Оснащение и тренировки он предлагал провести в НИИ ВВС. Но предложению не дали хода.

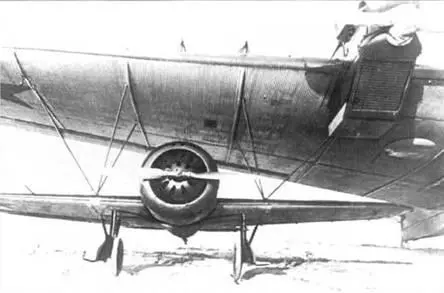

И-16 под крылом ТБ-3

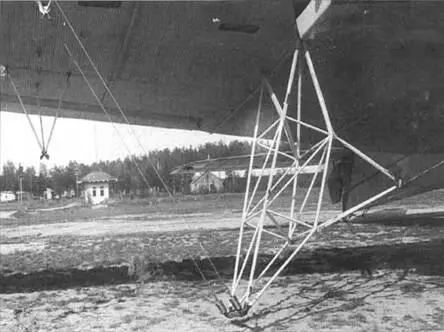

"Звено-7-1". Выпускная ферма для подцепки И-16 в воздухе

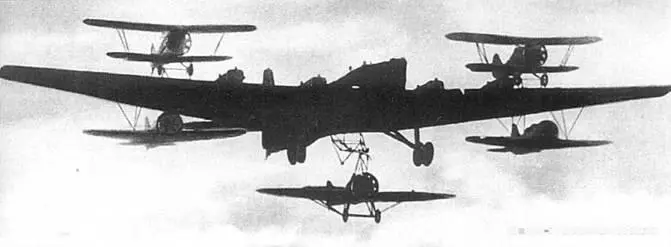

«Звено-7» в полном составе

Идеи Вахмистрова всегда вызывали большой интерес у других конструкторов. Во второй половине 30-х годов появилось множество проектов «летающих авианосцев», где в качестве носителя неизменно выступал ТБ-3.

В 1937-38 годах, когда в парке ВВС оставалось много считавшихся излишними ТБ-3 с моторами М-17, возникла идея использовать их как «авиаматки ПВО». Они должны были барражировать вблизи границ и при необходимости выпускать свои истребители. В качестве последних предполагали взять тоже устаревшие, и тоже имевшиеся в излишке, бипланы И-15бис. Базирование на авиаматке в какой-то степени компенсировало им недостаточную скороподъемность, а также давало возможность подразогнаться на пикировании. Не исключалась и подвеска под «авиаматки ПВО» и более современных И-16.
