Стараясь на практике определить влияние на ТБ-3 аэродинамического «вылизывания», в 1933 г. на одном самолете зокрыли тележки шасси обтекателями, а также сняли ряд узлов, выступавших в набегающий поток, в т.ч. наружные бомбодержатели и все стрелковые установки, люки которых зашили. Эта машина получила прозвище «задраенной». Однако выигрыш по максимальной скорости не превысил 4,5%. При тех скоростях, на которых летал ТБ-3, не стоило вкладывать слишком много труда в «облагораживание» его аэродинамического облика.

Параллельно с этим велись работы по усилению вооружения бомбардировщика. Очень хотелось поставить на самолет пушки. Еще в начале 1932 г. на опытном АНТ-6 смонтировали 20-мм пушку РМ, которую, однако, вскоре сняли. А в апреле того же года Надашкевичу и Курчевскому предложили разработать установки динамореактивных (безоткатных) пушек на крыльях и в хвостовой части бомбардировщика. Неизвестно, был ли создан такой проект. Более реалистичным выглядело применение на ТБ-3 швейцарских 20-мм автоматических пушек «Эрликон». Работы по размещению их в носовой части самолета велись с 1933 г.

На бомбардировщиках выпуска 1933 г. добились достаточно высокой надежности как планера, так и мотоустановки. При этом от серии к серии вес пустого самолета неуклонно снижался. Если для первых машин он был около 1 2000 кг, то к машине №22301 дошли до уровня 1 1350 кг. В годовом отчете НИИ ВВС удовлетворенно записано: «Самолет ТБЗ-4М17 был доведен по своим данным полностью удовлетворяющим поставленной задаче». Немного коряво, но вполне справедливо. В результате совместных усилий коллектива конструкторов, серийных заводов и ВВС страна получило грозное современное оружие с наличием которого не могли не считаться потенциальные противники.

За 1933 г. завод №22 выпустил 270 ТБ-3, еще 37 добавил завод №39. Согласно постановлению Реввоенсовета, с 1 января 1934 г. приемку самолетов с моторами М-17 следовало прекратить – предполагался переход на новые М-34. На самом деле их еще некоторое время продолжали строить из-за нехватки новых двигателей. При этом часть машин выпуска 1934 г. получила усовершенствованные М-17Ф (500/715 л.с.). В Москве последним ТБ-3 с М-17 стал самолет №22385.

В конце 1934 г. первый ТБ-3 выпустил новый завод №1 8 в Воронеже. Предприятие было еще не достроено. Машину собирали прямо на краю аэродрома, а выкатывали вручную – не нашлось тягача. Завод № 1 8 в 1934 г. выпустил пять ТБ-3, после чего его переключили на выпуск другой продукции.

Самолеты с моторами М -1 7 стали самой массовой модификацией ТБ-3 – более половины общего выпуска. Теперь мы познакомимся с этим самолетом поближе.

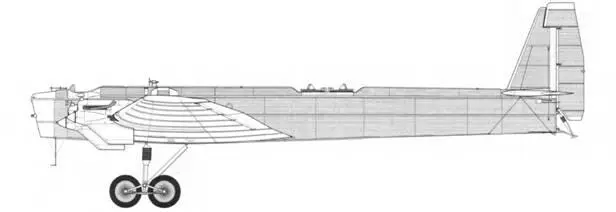

ТБ-3 4 М-17 1935 г. подкрыльные башни Б-2 сняты

Г-52

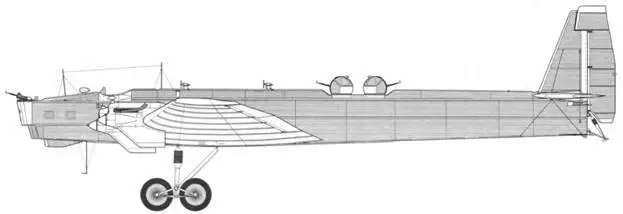

ТБ-3 4 М-17 250-й АП ДА, лето 1942 г. с РПК-2 и пулеметами ШКАС

ТБ-3 4 М-17 250 – й АП ДА, лето 1942 г. с двумя турелями MB – 3

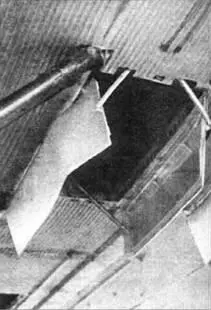

Створки бомбоотсека открывались тросовым механизмом от штурвала s штурманской кабине

Носовая часть фюзеляжа имела вырез под турель

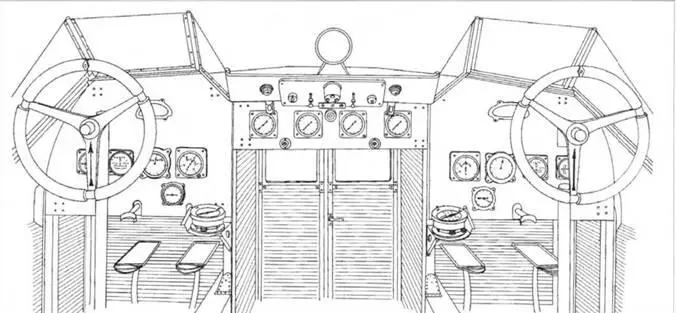

Вид на приборные доски летчиков. Посередине проход в кабину штурмана

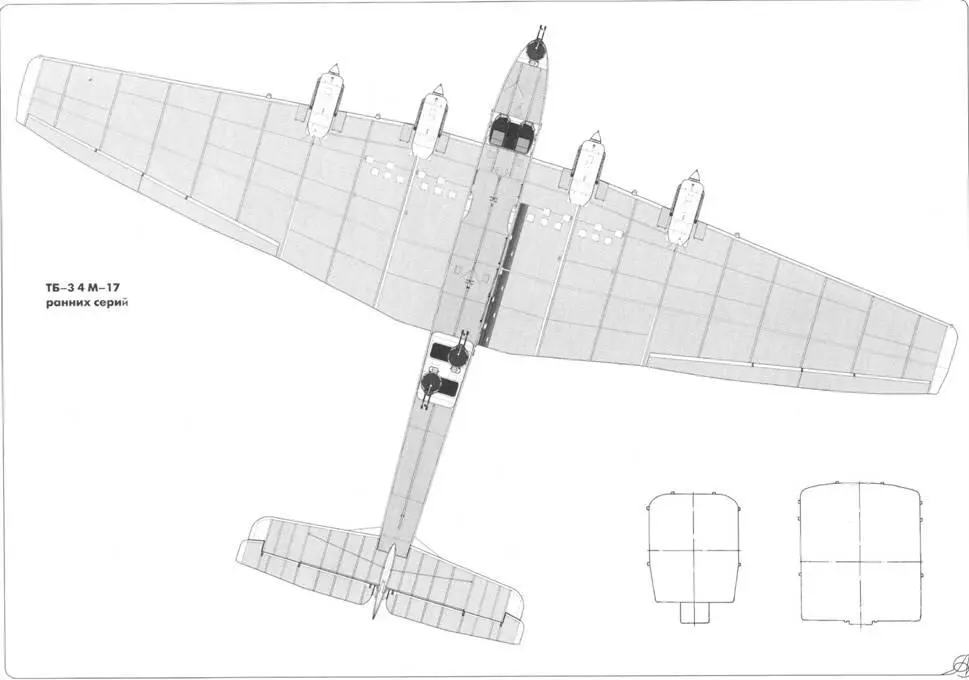

Настало время посмотреть на ТБ-3 поближе. Как уже говорилось, он являлся цельнометаллическим свободнонесущим четырехмоторным монопланом с нижним расположением крыла и неубирающимся шасси. Почти вся конструкция выполнялась из кольчугалюминия (дюраля). Из стали делали узлы шасси, костыль, под- моторные рамы и еще несколько ответственных узлов.

Фюзеляж имел переменное по длине поперечное сечение. В передней части прямоугольный, по мере удаления к хвосту он переходил в треугольный, заканчиваясь вертикальным ребром. Коркас фюзеляжа состоял из четырех лонжеронов, 19 шпангоутов, усиленных трубчатыми раскосами, дополнительными профилями и стрингерами. Обшивка гофрированная дюралевая. Фюзеляж делился на три части: Ф-1 – передняя, до первого лонжерона крыла, Ф-2 – центроплан с бомбоотсеком и Ф-3 – хвостовая.

Внешне носовая часть ТБ-3 по своим очертаниям повторяла характерный облик ТБ-1 с поправками на габариты. В самом носу находилась передняя стрелковая точка, за ней и ниже – штурманская кабина. За помещением штурманов находилась открытая пилотская кабина с двойным управлением. Каждый пилот был прикрыт от ветра отдельным козырьком, между которыми стояло зеркало заднего вида. Места летчиков разделялись проходом. Впереди он заканчивался дверью к штурманам. Сиденья пилотов до самолета №2251 имели кожаные подушки, а затем – просто чашки под парашюты. За спиной у летчиков в отдельном отсеке сидел старший борттехник, на пультах которого сосредотачивались все контрольные приборы двигателей и управление последними.

Между вторым и третьим лонжеронами центроплана находился бомбоотсек. Его створки открывались тросовым механизмом от штурвала в штурманской кабине. По верху бомбоотсека шел проход в заднюю часть фюзеляжа с лестницами спереди и сзади. С самолета №22141 сделали проход понизу, через лонжероны.

Фюзеляжная часть Ф-3 начиналась т.н. общей кабиной, в которой на левом борту выгородили помещение для радиста. Для глушения шума ее обшили фанерой и обили войлоком. Рядом находилась кабина заднего летнаба, но от нее довольно быстро отказались. На последних сериях 1933 г. ликвидировали и кабину радиста, оставив места для крепления радиостанции. В общей кабине находились: аптечка, деревянный ящик для инструмента, вешалка для одежды, лесенка для влезания в самолет (на переборке), столик и сиденье возле него. В борьбе за облегчение машины столик, сиденье и вешалку убрали, а ящик заменили брезентовой сумкой. На самолетах выпуска 1933 г. появился примитивный туалет. В общей кабине было два окна – круглое на левом борту и прямоугольное в потолке над столиком. На правом борту находилась большая, почти в полный рост, входная дверь. За общей кабиной размещались две стрелковые установки. Стрелки сидели на откидных сиденьях, под которыми находились запасные магазины пулеметов. При стрельбе они стояли на специальных мостиках. Далее фюзеляж до самого хвоста был пуст.
