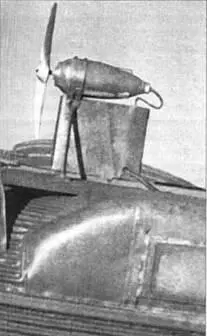

Динамомашина для радиостанции 11-СК над радиорубкой

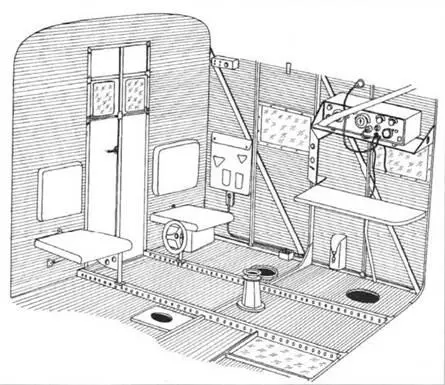

Кабина бомбардира и штурмана на самолетах выпуска 1933 г. (без «люльки»)

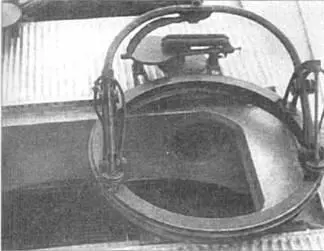

Перекатывающаяся турель ТУР-5

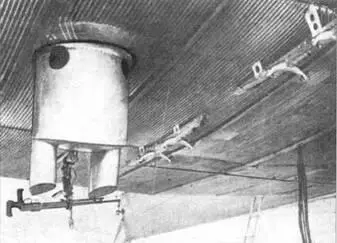

Подфюзеляжная башня Б – 2 в выдвинутом положении и держатели Дер-13

Моторы сверху закрывались откидывающимися вперед дюралевыми капотами. За работой двигателей можно было наблюдать в полете изнутри крыла через люки в противопожарных переборках. Для работы механиков на земле из носка крыла выбрасывались откидные площадки-мостики. Они подвешивались на тросах к специальным крючкам на капоте, а открывались и закрывались из прохода внутри крыла. На ранних сериях мостики выполнялись однозвенными и позволяли обслуживать только верхнюю часть двигателя. Позднее добавили еще одну секцию, и мостик стало можно крепить в двух положениях – верхнем и нижнем.

Противопожарное оборудование самолета включало четыре огнетушителя «Тайфун» и систему сигнализации. При замыкании контактов, находившихся возле моторов, загорались сигнальные лампочки в кабине техника. После открытия вентиля струя углекислого газа из баллонов в кабине поступала в огнетушители, разбрызгивая четыреххлористый углерод. Со второй половины 1933 г. систему сигнализации убрали как ненадежную.

Самолет имел внутреннее освещение (от аккумуляторов 6-АТ-УП и динамомашины ДОС), трехцветную внутреннюю (между членами экипажа) и двухцветную внешнюю сигнализацию. Кодовые огни зеленого и красного цветов стояли сверху на потолке кабины техника и снизу – под пилотской кабиной. Имелся и стандартный комплект навигационных огней. Для взлета и посадки ночью служили фары, установленные в передней кромке крыла между моторами. Чтобы выбрать площадку, можно было использовать посадочные факелы, крепившиеся в ракетодержателях на конце крыла. С конца 1933 г. фары заменили второй парой ракетодержателей. В некоторых кабинах стояли электрические обогреватели. Два из них находились в кабине пилотов за спинками сидений.

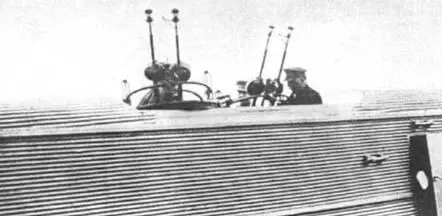

Правительственная делегация осматривает ТБ-3. У левой турели И.В.Сталин, правой – К.Е.Ворошилов. Между ними Г.К.Орджоникидзе

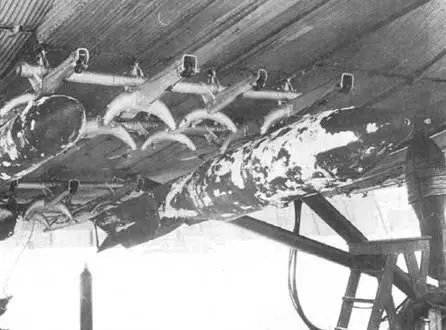

Эталон 1932 г. Подфюзеляжные бомбодержатели Дер-15 и Дер -16

На бомбардировщике имелись две коротковолновые радиостанции: 14-СК для связи между самолетами в группе и более мощная 11-СК. Первая находилась в штурманской кабине, вторая – в радиорубке. Ток для них вырабатывали генераторы с ветрянками ЦАГИ. Динамо для 14-СК стояло в передней кромке левого крыла, для 11-СК – над радиорубкой. Впоследствии второй генератор с ветрянкой тоже перенесли на фюзеляж. Антенна первой станции натягивалась между тремя мачтами на плоскостях и фюзеляже. 1 1 -СК имела две антенны; постоянную на фюзеляже и выпускную. Лебедка выпускной антенны находилась под столиком радиста.

11 -СК обычно монтировались только на машинах, предназначенных для командиров подразделений и их заместителей. Позднее радиоаппаратура неоднократно дополнялась и совершенствовалась. На командирских ТБ-3 иногда ставили мощные приемники ВЛ-5 для приема сигналов с впереди летящих самолетов и от метеостанций. На самолетах поздних серий появились радиопеленгаторы 13-ПС для полета по радиомаякам.

Приборные доски стояли в штурманской кабине, у пилотов) старшего техника и заднего летнаба. Изготовлялись они из фанеры, и набор приборов был весьма скромен. Например, на машинах первых серий у летчиков имелись два компаса АЛ-1, указатели скорости, поворота и крена, высотомер, часы и тахометры моторов. Впоследствии ввели много других приборов: указатели скольжения, продольного крена и т.п. В строевых частях их устанавливали и на машинах первых серий. Приборную доску заднего летнаба очень быстро ликвидировали, убрали и часть приборов у техника.

Стрелковое вооружение включало открытую переднюю турель Тур-6 со спаренной установкой 7,62-мм пулеметов ДА (ДА-2), две перекатывающиеся с борта на борт турели Тур-5 за задней кромкой крыла (обычно они стояли диагонально), каждая тоже с парой ДА, и две выдвижные башни Б-2 под крылом. В каждой из последних находилось по одному ДА на шкворне. На самолетах ранних выпусков во всех точках стояли одиночные ДА, позднее уже в частях замененные на спаренные. Питание пулеметов – дисковое. Все спаренные установки имели запас по 24 диска, подкрыльные – по семь дисков. Башни Б-2 выдвигались и поднимались вручную самими стрелками.

Нормальная бомбовая нагрузка ТБ-3 составляла 2000 кг, в перегрузочных вариантах – до 5000 кг. В бомбо-отсеке в кассетах Дер-9 горизонтально укладывались до 28 бомб калибра 50, 82 или 100 кг. Более крупные бомбы калибром до 250 кг размещались под крылом на четырех бомбодержателях Дер-13. По два Дер-13 находились под каждым крылом, располагаясь между моторами друг за другом. Еще большие боеприпасы подвешивались к под- фюзеляжным балкам Дер-15 (для 250-кг или 500-кг бомб) и Дер-16 (для 500-кг и 1000-кг). И тех и других было по четыре штуки. Они размещались двумя рядами несимметрично – Дер-15 и Дер-16 чередовались. Первые смещались к правому борту, а вторые – к левому. Кассетами Дер-9 можно было пользоваться только при снятых подфюзеляжных балках.

Теоретически каждый ТБ-3 должен был комплектоваться одним бомбовым прицелом «Герц-Бойков» (у левого сидения штурманской кабины) и одним Герц FI 110 или Герц FI 206 (у правого). Фактически стоял какой-то один, а первые серии сдавались вообще без прицелов, которые монтировали уже в частях. Позднее применяли прицелы отечественного производства ОПБ-1 и ОПБ-2, являвшиеся копиями немецких. Бомбосбрасыватель Сбр-9 позволял сбрасывать бомбы поодиночно, сериями или залпом (последнее требовало от бомбардира колоссальных физических усилий, поскольку сбрасыватель был механическим).

Звено ТБ-3 над Амуром, 1936 г.

Для ведения фоторазведки и фиксации результатов бомбовых ударов ТБ-3 оборудовался фотоаппаратом Поттэ 1 Б (АФА-1Б).
