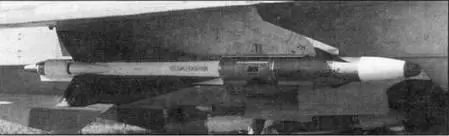

Ракета К40ТД под крылом МиГ31 1 ГСН 2 Рулевой привод 3 Блок управления - фото 40

Ракета К-40ТД под крылом МиГ-31

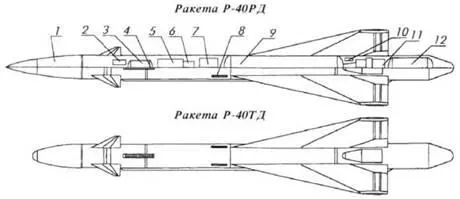

1 ГСН 2 Рулевой привод 3 Блок управления автопилота АП 4 Приемная антенна - фото 41

1. ГСН 2. Рулевой привод 3. Блок управления автопилота (АП) 4. Приемная антенна РВ 5. Оптический капал неконтактного взрывателя 6. Радиоканал неконтактного взрывателя 7. Блок чувствительных элементов АП 8. Передающая антенна РВ. Двигатель 10. Рулевой привод 11. Турбогенератор газогенератор 12. Боевая часть.

Предусмотрены специальные меры повышения помехозащищенности и в тепловой ГСН.

Отработка бортовой самолетной РЛС "Смерч-А" и ракетного вооружения проводилась с использованием летающей лаборатории – доработанного Ту- 104 N" 42736.

Первый полет будущего МиГ-25 в варианте разведчика состоялся 15 марта 1965 г, перехватчика – 26 октября гого же года. Полностью укомплектованный бортовой радиоэлектроникой третий прототип перехватчика начал летные испытаний 16 апреля 1967 г. Испытания вооружения проводились на полигоне ГКИ ВВС во Владимировке с августа 1968 г. по февраль 1970 г. Постановлением от 12 февраля 1971 г. комплекс был принят на вооружение иод наименованием МиГ-25-40. при этом РЛС получила обозначение РП-СА, а ракеты – Р-40.

Серийное производство ракет велось на киевском "Заводе им. Артема".

После демонстрации в начале семидесятых годов насыщенного новейшей военной техникой советского документального фильма, заимствованные из него кадры с довольно детальным изображением МиГ-25П с ракетным вооружением неоднократно воспроизводились в зарубежных изданиях, а ракеты Р-40 получили наименование АА-6 Acrid.

Ракета К-40Д (Р-40Д. изделие 46Д)

На протяжении последующих пяти лет комплекс МиГ-25-40 рассматривался как уникальная исключительно эффективная система ПВО страны. Однако 6 сентября 1976 г взлетевший с дальневосточного аэродрома летчик В. Беленко посадил свой МиГ-25П в японском аэропорту Хокодате. Скорее всего. наше поколение так и не узнает истинные причины случившегося. Однако удручающие последствия этого происшествия были очевидны с самого начала – радиоэлектронное оборудование самолета и его вооружение стали доступны для вероятного противника. 'Это открывало США и их союзникам прекрасные перспективы выработки эффективных средств противодействия. Руководство Партии и Правительства 4 ноября 1976 г. задали развернутую программу реализации соответствующих контрмер, предусматривающую, в частности, замену РЛС и вооружения МиГ-25П. С учетом острого дефицита времени, за основу новой РЛС самого быстрого истребителя мира была принята последняя серийная новинка отечественной техники – отработанный для МиГ-23М локатор семейства "Сапфир- 23" (РП-23). Важнейшее достоинство этой станции – способность обнаружения и отслеживания воздушных целей на фоне Земли – было достигнуто применением режима квазинепрерывного излучения. В силу этой особенности, а также с учетом использования несколько иного, в сравнении с РЛС "Смерч-А", диапазона длин волн излучения новая станция была принципиально несовместима с импульсными "радийными" ракетами Р-40. Задача доработки вооружения была решена простейшим образом – на ракетах установили новые ГСН РГС-25. созданные на базе РГС-24 ракет Р-24. предназначенных для на МиГ-23МЛ и МиГ-23П. Ракета Р-24 имела существенно меньший диаметр, что привело к сокращению длины на 0,165 м, характерному излому обводов передней части усовершенствованных ракет Р-40Р, получивших наименование Р-40РД. В принципе на Р-40РД имелась возможность увеличения диаметра антенны с соответствующим повышением точности пеленгации, но сужение диаграммы направленности затруднило бы захват цели, была доработана и тепловая модификация ракеты, получившая обозначение Р-40ТД и усовершенствованную головку самонаведения 35Т1, обеспечивающую атаку как в переднюю, так и в заднюю полусферу цели.

Новая РГС была создана в двухлетний срок, однако первые три пуска прошли неудачно. Не проходило переключения с эквивалента на антенну. Предыстории развертывания разработки подталкивала к предположениям о сознательном вредительстве. К счастью, недостатки быстро устранили, и вскоре авиационно-ракетный комплекс успешно завершил испытания и под наименованием МиГ-25-40Д был принят на вооружение Постановлением от 30 июня 1979 г. При этом РЛС получила обозначение РП-25. а ракета – Р-40Д. Вновь выпушенные самолеты именовались МиГ-25Г1Д. а доработанные в войсках строевые – МиГ-25ПДС.

Р40РД под крылом МиГ25 Пуск ракет Р40 с МиГ25 Р40 под крылом - фото 42

Р-40РД под крылом МиГ-25

Пуск ракет Р40 с МиГ25 Р40 под крылом ливийского МиГ25П Ракета К40Д1 - фото 43

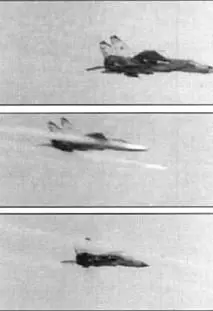

Пуск ракет Р-40 с МиГ-25

Р40 под крылом ливийского МиГ25П Ракета К40Д1 Р40Д1 изделие 40Д1 - фото 44

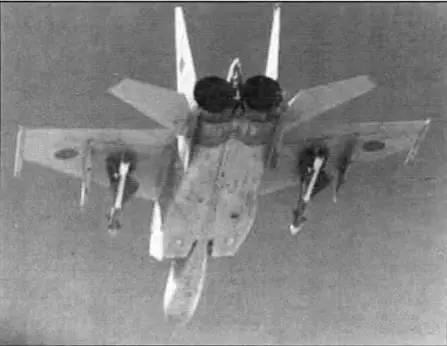

Р-40 под крылом ливийского МиГ-25П

Ракета К-40Д-1 (Р-40Д-1. изделие 40Д-1)

Создание ракеты Р-40Д завершило первый этап модернизации ракет типа К-40. Развитие техники, достигнутое за период, прошедший с начала шестидесятых годов, позволило применить и другие нововведения, помимо новых ГСН. По завершении соответствующих работ в 1983 г. на вооружение поступили ракеты Р-40Д-1. комплектуемые в частности, новым комбинированным радиооптическим взрывателем "Бекас" и несущие более мощную боевую часть.

Компоновочно ракета Р-40Д-1 состоит из пяти отсеков, стыкуемых фланцевыми соединениями. Впереди находится "радийная" или тепловая ГСН. За ней последовательно размешены блок рулевого привода аэродинамических рулей, аппаратура автопилота, блоки оптического и радиолокационного каналов комбинированного взрывателя и чувствительные элементы автопилота. На корпусе расположены антенны приемного, а за ними – передающего радиоканалов взрывателя. Позади двигателя размещены машины рулевого привода элеронов и блок электропитания с газогенератором и турбогенератором. В хвостовой части ракеты расположена осколочно-фугасная боевая часть. Радиус поражения составляет 13 м.

Ракета поставлялась в войска в основном собранной, за исключением отстыкованных крыльев. Ракеты подвешивались на пусковые устройства АПУ-84-46.

Как и на Р-24. в начале полета "радийного" варианта ракеты реализовался участок программного наведення, продолжительность которого достигала 30 % полетного времени, а затем осуществлялось самонаведение. Тепловая ГСН осуществляла захват цели до старта ракеты.

Ракеты семейства Р-40, созданные для перехватчиков типа МиГ-25П, по- видимому переживут свои носители, уже в основном снятые с вооружения российских ВВС-ПВО. Они используются также в составе вооружения более современных самолетов МиГ-31, так как разработанные специально под этот самолет ракеты Р-33 имеют только "радийное" исполнение. Поэтому, эти наиболее современные перехватчики в штатном варианте несут два типа ракет – на подкрыльевых пилонах ракеты семейства Р-40Т. а на подфюзеляжных – Р-33. Кроме того, ракеты семейства Р-40 состоят и на вооружении поставленных за рубеж МиГ-25П, которые, скорее всего, переживут своих российских собратьев.
