Е.И. Прочко, Р. Г. Данилов

К 55-летию Специального конструкторского бюро Московского автомобильного завода им. И. В. Сталина

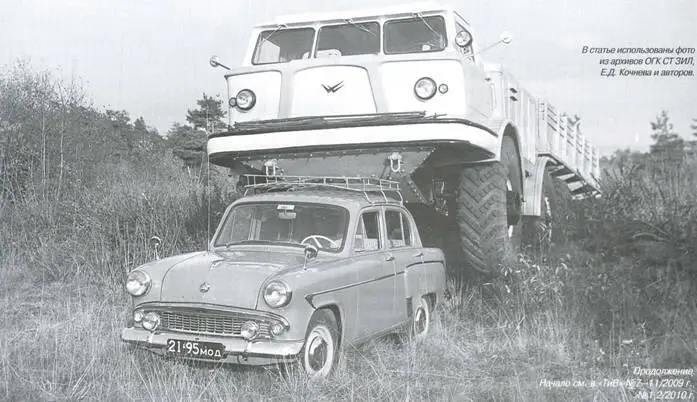

Выводы государственной комиссии по испытаниям колесного шасси ЗИЛ-135Е (см. «ТиВ» №1/2010 г.) поставили под сомнение результаты многолетней работы и даже саму возможность создания массового универсального вездеходного автомобиля для размещения различных систем вооружения. Требовалось срочно дорабатывать конструкцию. Впрочем, в СКВ ЗИЛ работы над новым автомобилем начались задолго до того момента, когда был подписан протокол государственных испытаний ЗИЛ-135Е.

После завершения летних испытаний ЗИЛ-135Е начальник лаборатории испытаний СКВ В.Б. Лаврентьев предложил установить индивидуальную торсионную подвеску с гидроамортизаторами на крайние поворотные колеса, сохранив жесткой подвеску средних колес. В.А. Грачев обратился за помощью в КБ подвески ОГК ЗИЛ. Уже в августе 1960 г. конструкторы Б.М. Дышман, В.П. Егоров и В.М. Александров начали прорабатывать варианты подвески для ЗИЛ-135Е. В феврале 1961 г. в ВПК с участием главного конструктора НИИИ-1 Н.П. Мазурова (разработчика ракеты «Луна») и представителей ГРАУ состоялось совещание, на котором обсуждались вопросы совершенствования автомобиля ЗИЛ-135Е и постройки нового образца, получившего обозначение ЗИЛ-135Л. 17 марта пришло заключение ЦАВТУ по проекту ЗИЛ-135Л, а 22 марта на техсовете ГКОТ с участием генерала Харциева (ЦАВТУ), профессора Г.В. Зимилева (Академия БТВ) и Н.А. Астрова (ММЗ) утвердили решение о постройке автомобиля. Сборка ЗИЛ-135Л началась 30 марта на стапеле в помещении СКБ, а 4 апреля машина уже была построена.

В работе над ЗИЛ-135Е принимали участие: конструкторы В.А. Грачев, А.Н. Нарбут (ведущий конструктор), А.Г. Кузнецов, В.Б. Певцов, Н.В. Абрамов, М.П. Морозов, Б.П. Борисов, ОФ. Румянцев, Ю.И. Соболев, Н.А. Егоров, Л.П. Лысенко (ведущий конструктор с июня 1963 г.), Г.И. Хованский, В.В. Шестопалов, А.И. Филиппов, А.А. Шандыбо, В.В. Пискунов, Ю.В. Балашов, Б.М. Дышман, В.П. Егоров, В.М. Александров, С.Г. Вольский, Ю.А. Комаров, В. Ко-шелев, А. Лосалов, И.С. Патиюк, Е.И. Прочко, В.Д. Комаров, О.Б. Ховов, Д. Голомаздин (ведущий конструктор на БАЗе); испытатели В.Б. Лаврентьев, А.П. Рачко, Н.Н. Яковлев, П.С. Скиба, Г.А. Семенов, В.М. Андреев, К.Ф. Шурлапов, В.А. Анохин, А.И. Алексеев;

Руководящий состав СКБ ЗИЛ с зам. главного инженера завода и представителем заказчика (слева направо):

Первый ряд: AM. Мурашев, Л.А. Кашлакова, В.А. Грачев, зам. главного инженера В.Л. Мельников, С.А. Кузнецов, Н.Н. Яковлев, военпред В.А. Андреев. Второй ряд: П.М. Максимов, Ю.И. Соболев, Г.А. Семенов, В.М. Андреев, Е.Н. Шилина, А.И. Тоболова, Н.И. Старцева, А.Т. Ухналева, Е.Н. Макарова. Третий ряд: И.С. Пономарев, С.Г. Вольский, И.И. Прохоров, В.А. Титов, А.С. Марасанов, К.М. Шварева, В.Д. Комаров.

Четвертый ряд: Л.С. Липовский, А.Г. Кузнецов, П.А. Насонов, Н.А. Егоров. водители-испытатели А.Я. Эзерин, Э.А. Лежнев, В.О. Хабаров, А.В. Аниховский, Б.И. Григорьев, В.В. Поляков, А.В. Борисов, Г.Е. Дунюшин; представители военной приемки Ю.В. Исполатов, В.А. Андреев, А.Г. Мунтян, О.Г. Лазарев.

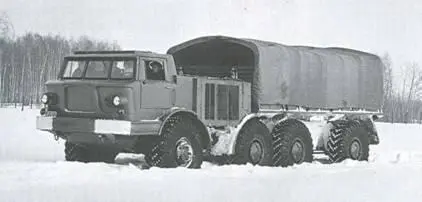

ЗИЛ-135Л на заводских доводочных испытаниях.

ЗИЛ-135Л. Вид сзади.

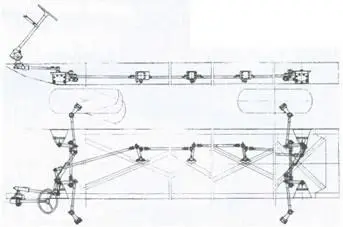

Рулевое управление автомобиля ЗИЛ-135Л.

Торсионная подвеска управляемых колес.

Рама ЗИЛ-135Л.

Автомобиль ЗИЛ-135Л являлся модификацией автомобиля ЗИЛ-135Е, у которого передние и задние управляемые колеса оснащались торсионной независимой подвеской и, соответственно, было изменено рулевое управление.

Раму автомобиля ЗИЛ-135Е (состояла из двух лонжеронов, связанных между собой пятью поперечинами с тремя Х-образными раскосами) для размещения элементов подвески заузили по сравнению с ЗИЛ-135Е на 186мм. Передний бампер рамы выполнили съемным. В передней части рамы к нижним полкам лонжеронов крепился съемный алюминиевый лист, выполнявший роль днища, защищающего двигатель и агрегаты трансмиссии от повреждений при наезде на препятствия.

В передней части рамы на съемных поперечинах смонтировали два двигателя ЗИЛ-375 и гидромеханические передачи от автомобиля ЗИЛ-135Е. Схема трансмиссии была аналогична автомобилю ЗИЛ-135Е и отличалась установкой раздаточных коробок с меньшим передаточным числом (1,296 вместо 1,524у ЗИЛ-135Е), что позволило увеличить максимальную скорость автомобиля до 65 км/ч.

Рулевой привод автомобиля ЗИЛ-135Л так же, как и у ЗИЛ-135Е, осуществлялся на передние и задние колеса и состоял из рулевого механизма, системы тяг и рычагов привода управляемых колес и системы гидравлического усиления рулевого привода. Максимальный угол поворота внутренних колес 20°, наружных – 17°30'. В отличие от ЗИЛ-135Е, поперечные тяги рулевых трапеций были разрезными и состояли каждая из трех элементов.
