Подвеска передних и задних управляемых колес была выполнена
независимой для каждого колеса и состояла из кронштейна, верхних и нижних поперечных рычагов, амортизатора и торсиона. Кронштейн подвески крепился болтами к лонжерону рамы. Амортизатор, установленный одним концом шарнирно к кронштейну, а другим – к оси нижних рычагов, служил для гашения колебаний подвески при перемещениях колеса. Амортизатор – телескопический, двойного действия, работавший как при ходе сжатия подвески, так и при ходе отдачи.
При вертикальных перемещениях управляемого колеса нижний и верхний рычаги поворачивались в подшипниках относительно кронштейна, закручивая торсион. Максимальное перемещение колеса вверх, равное 210 мм, ограничивалось закрепленным на верхних рычагах резиновым буфером, который упирался в кронштейн подвески. Толкающие и тормозные усилия передавались от колес на раму через направляющее устройство.
Неуправляемые колеса были жестко подвешены к раме с помощью кронштейнов, к которым крепились картеры колесных редукторов.
Система электрооборудования автомобиля однопроводная, номинальным напряжением 12-24 В. Запуск двигателей осуществляется стартерами СТ-2Б.
Закрытая четырехместная стеклопластиковая кабина, выполненная вместе с топливным баком, была смонтирована в передней части рамы на двух поперечных трубах. Ветровая рама кабины состояла из трех окон. Для защиты стекол от повреждений перед ней на петлях был установлен пластмассовый щит, откидывающийся в горизонтальное (походное) положение. Стекла ветровой рамы были снабжены стеклоочистителями с пневматическим приводом и водяными омывателями. В кабине размещались регулируемое сиденье водителя и трехместное нерегулируемое пассажирское сиденье. Имелась независимая система отопления кабины и обогрева ветровых стекол для предотвращения их замерзания.
На шасси ЗИЛ-135Л размещалась временная бортовая платформа, которая после периода обкатки была загружена 9 тоннами чугунных чушек.
Как уже отмечалось, автомобиль ЗИЛ-135Л собрали 4 апреля 1961 г., а на следующий день его осматривал директор завода А.Г. Крылов и начальник ЦАВТУ ИТ. Коровников. С 6 апреля по 8 июля проводились обкатка и заводские доводочные испытания в районе испытательной трассы НИИИ-21.

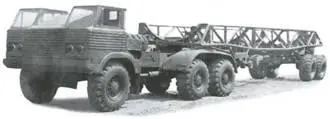

Бронницкий И-210 с активным полуприцепом.
14 апреля в Бронницах с участием представителей 6-го управления ГКОТ (начальника Н.С. Синицы и главного инженера В.В. Осепчугова) по кольцу и проселку проходили совместные испытания автомобилей ЗИЛ-135Е, ЗИЛ-135Л и бронницкого трехосного седельного тягача И-210 с активным полуприцепом. За три месяца ЗИЛ-135Л прошел 5486 км (в том числе 2889 км по шоссе, 1788 км по грунтовым дорогам и 809 км по бездорожью). Обкатка автомобиля проводилась по асфальтированному и бетонному шоссе со скоростью 40-50 км/ч при нагрузке в кузове 2000 кг. После обкатки (1156 км) ЗИЛ-135Л догрузили до полной нагрузки, и режим движения по всем видам дорог был форсирован до 55 км/ч. Во время испытаний хранение автомобиля было безгаражным, на закрытой территории парка стоянки автомобилей НИИИ-21. Техническое обслуживание и мелкий ремонт автомобиля осуществлялись силами водителей и технического состава испытательной группы СКБ ЗИЛ при частичном использовании средств технического обслуживания ПТО НИИИ-21.
Автомобиль ЗИЛ-135Л удивил испытателей мягкой работой подвески. Исчезли режим «подпрыгивания» на скорости 23-28 км/ч и режим «галопирования» на скорости более 50 км/ч, характерные для ЗИЛ-135Е. Сохранилась высокая сила тяги, что позволяло машине преодолевать подъемы на твердом грунте до 47° (на уровне лучших гусеничных транспортеров). В течение пробеговых испытаний агрегаты и детали показали достаточную прочность и надежность. В ходе испытаний ЗИЛ-135Л всегда, при любых условиях и неисправностях, имевших место во время пробегов, возвращался на место стоянки своим ходом благодаря наличию двух двигателей и независимой передачи крутящего момента от двигателей на колеса левого и правого бортов.
Двигатели в целом работали надежно. Некоторые нарекания вызывала работа карбюраторов К-89 – из-за наличия у них пружинного ограничителя оборотов сложно было добиться синхронной работы двигателей. В то же время система охлаждения двигателей функционировала ненадежно. Неоднократно имели место случаи выхода из строя карданных валов привода вентиляторов. В дальнейшем карданные шарниры в приводе вентилятора и генератора усилили, изменили также крепление шкива привода вентилятора.
Левая гидромеханическая передача в течение пробега работала бесперебойно и без замены смазки. Правая гидромеханическая передача трижды выходила из строя. При пробеге 1283 км вышло из строя 2-е сцепление; на 2281 -м км заклинило коробку передач, вышло из строя 2-е сцепление; на 3086-м км сломался гидротрансформатор из-за большого износа шайб реакторов, и опять возникли проблемы со 2-м сцеплением. При показании спидометра 3086 км обе автоматические коробки передач заменили на новые с панелями управления усовершенствованной конструкции. Работа новых коробок передач отличалась более высоким температурным режимом. В ходе оставшейся части пробега (2400 км) поломок новых коробок передач не наблюдалось. В дальнейшем конструкция 2-го сцепления была изменена (применялось сцепление без системы принудительного разжима, что уменьшило износ фрикционных поверхностей дисков).
В начале испытаний временно установленные раздаточные коробки ЗИЛ-135Е показали себя в работе ненадежно. После 949 км пробега в них вышли из строя первичные валы из-за недостаточной смазки вала и заедания на нем шестерни. На машину установили новые первичные валы и шестерни с введением обработки поверхности первичного вала твердой смазкой.
После пробега 2190 и 5507 км вышли из строя подшипники карданных валов правой и левой раздаточных коробок. Причиной разрушения подшипников оказалось недоброкачественное изготовление вилки шарниров. В результате подшипники крестовины по торцу функционировали с натягом, шарнир в собранном состоянии был зажат, во время работы наблюдался повышенный нагрев, смазка сгорала, и шарнир, работая без смазки, выходил из строя. В дальнейшем дефект был устранен.
Несколько раз ломались шарниры типа «Рцеппа» в колесных редукторах. Причиной стало недоброкачественное изготовление деталей подвески, шарниров «Рцеппа» и колесного редуктора, в результате чего нарушалась кинематика подвески и управления автомобилем.
Проведенные испытания показали, что введение торсионной подвески на крайних осях негативно отразилось на прочности рамы (она оказалась явно недостаточной). Во время испытаний наблюдались случаи образования гофр на верхних усилителях и трещин в местах сопряжений и близких к сопряжениям поперечин и раскосов. Сварные строчечные швы были наложены не в шахматном порядке, что способствовало появлению гофр. Образование трещин отмечено в местах окончания швов. После того как ведущий конструктор А.Н. Нарбут добавил в конструкцию рамы приварные нетехнологичные косынки, сглаживающие резкое изменение жесткости, рама больше нареканий не вызывала.
