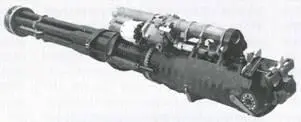

Пиропатроны механизма старта и перезарядки на ГШ623М собраны в барабане - фото 108

Пиропатроны механизма старта и перезарядки на ГШ-6-23М собраны в барабане, пушка отличается также наличием устройства выброса стреляных гильз (с обратной стороны орудия).

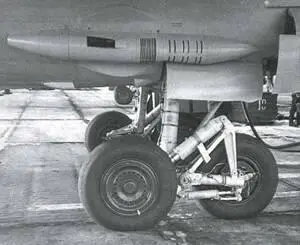

Установка пушки ГШ623М на истребителеперехватчике МиГ31 Стволы прикрыты - фото 109

Установка пушки ГШ-6-23М на истребителе-перехватчике МиГ-31. Стволы прикрыты створкой, открывающейся при стрельбе.

Каких-либо других отличий пушка не имеет и поставляется с набором принадлежностей, позволяющих собрать ее для установки на самолете с приемником патронной ленты либо беззвеньевого питания. Отечественное устройство при малом весе стало исключительно надежным и безотказным в работе, однако эти эксплуатационные достоинства несколько подвела необходимость снимать пушку вместе с барабаном при обслуживании, что оказалось не самым удобным при подготовке машины.

Высокая плотность огня и эффективность действия снарядов позволяет использовать пушку для поражения как наземных, так и воздушных целей – в этом качестве она применяется на перехватчике МиГ-31.

Помимо прочего, орудия с вращающимся блоком стволов оснащались стопорным устройством, введенным по настоянию заказчика. На складах накопилось довольно много патронов с большими сроками хранения, внушавших сомнения в их надежности, однако остававшихся на снабжении. В случае затяжного выстрела, который пришелся бы в собственный самолет, стопор останавливал ствольный блок (впрочем, за всю службу ГШ-6-23 затяжных выстрелов отмечено не было, и механизм стопорения с пушки сняли).

ГШ-6-23 используется в качестве встроенной пушки в подвесных установках. Необходимо отметить, что применение ГШ-6-23 на фронтовом бомбардировщике Су-24 оправдывалось необходимостью увеличения огневой мощи самолета для действия по наземным целям. Привлеченный возможностями системы П.О. Сухой и вовсе хотел оснастить Су-24 пятью такими пушками, которые давали бы небывалый ливень огня – до 650 снарядов в секунду, однако чрезмерные нагрузки на конструкцию заставили отказаться от их размещения на подвижных консолях.

На Су-24 боекомплект пушки расположен в патронном ящике с лентой на 400 патронов, съемном для перезарядки, а на перехватчике МиГ-31 пушка питается из встроенного барабана на 260 патронов. Плотная компоновка самолета оставила немного места для боезапаса: установку пришлось монтировать вынесенной на борт фюзеляжа, и выступающие обтекатели барабана и пушки несколько ухудшили аэродинамику машины. Разместить пушечную установку под фюзеляжем, подобно МиГ-21 и МиГ-23, не позволяли особенности перехватчика – все брюхо у него занято пусковыми установками для ракет.

Поначалу на Су-24 осуществлялся сбор не только отработанных звеньев, что является обычной практикой, но и стреляных гильз, ссыпавшихся в специальный отсек-гильзосборник фюзеляжа (что, в свою очередь, на современных машинах выглядело уже примером необычным). На поздних сериях Су-24 и модификации бомбардировщика Су-24М от «экономии» при сборе гильз отказались, перейдя к привычной практике их отвода из пушки и выброса за борт при стрельбе.

Магазинное питание не нашло применения в пушках современных самолетов, хотя, в общем случае, принудительная подача патронов снимает ограничения по прочности патронной ленты, необходимость в которой отпадает, а емкость боекомплекта можно повысить при снижении массы за счет отказа от звеньев (масса звена к 23-мм патронам современных пушек составляет 100- 120 г). Однако при магазинном питании сложно организовать принудительную подачу с высоким темпом для обеспечения требуемой скорострельности, сам магазин оказывается громоздким, а его снаряжение патронами – неудобным и осложняет эксплуатацию, что позволило А.А. Рихтеру, работавшему с такими системами, однажды заметить, что «обоймы и магазины пусть останутся в пехоте».

Принятой на вооружение в 1975 г. пушкой ГШ-6-30 (9А621 или АО-18) калибра 30 мм был вооружен истребитель-бомбардировщик МиГ-27. История появления ГШ-6-30 была не вполне обычной: прототипом для нее послужил корабельный шестиствольный автомат артустановки АК-630, создававшийся согласно постановлению СМ СССР от 15 июня 1963 г. в комплексе с новым патроном повышенной баллистики с увеличенным зарядом пороха и новыми снарядами. Для размещения на самолете орудие существенно доработали, удалив ненужное жидкостное охлаждение, облегчив конструкцию и укоротив блок стволов. По сравнению с корабельной АО-18 масса авиационной пушки АО- 18А уменьшилась с 205 кг до 145 кг, а сама установка стала компактнее по габаритам. Устройство пушки и принцип действия ее автоматики аналогичны пушке ГШ-6-23.

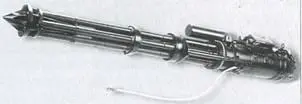

Шестиствольная авиационная пушка ГШ630 Унифицированный патрон калибра 30 - фото 110

Шестиствольная авиационная пушка ГШ-6-30.

Унифицированный патрон калибра 30 мм типа АО18 принятый на вооружение армии - фото 111

Унифицированный патрон калибра 30 мм типа АО-18, принятый на вооружение армии, авиации и флота.

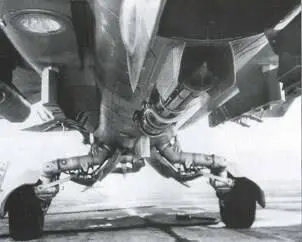

Пушечная установка с орудием ГШ630 на истребителебомбардировщике МиГ27Д - фото 112

Пушечная установка с орудием ГШ-6-30 на истребителе-бомбардировщике МиГ-27Д. Открытое расположение пушки на самолете способствует лучшему охлаждению и вентиляции установки.

К особенностям пушки относятся использование для стрельбы патронов с электрокапсюлем и наличие пневматического стартера раскрутки блока стволов (в корабельном варианте – электромотор). Проектирование системы начинали под тот же патрон, что и у НР-30, но быстро выявилась потребность внедрения нового, более мощного патрона.

Проект такого патрона промежуточного калибра был разработан в НИИ-61 еще в 1961 г. при поддержке специализировавшегося на авиационных боепрпасах ГСКБ-398 (ныне – ГНПП «Прибор»). Предложение сразу заинтересовало заказчика: при том же калибре, что у пушек НР-30, баллистику снаряда значительно улучшили за счет оптимизации формы, что привело к увеличению начальной скорости, а пороховой заряд был увеличен. Для снаряжения патрона предусматривался также малоградиентный порох со стабильными характеристиками во всем температурном диапазоне эксплуатации. Вместо металлических ведущих поясков снаряд типа АО-18 оснастили «мягкими» полимерными поясками, что позволило шестикратно повысить живучесть стволов. Использование в патроне электрокапсюля давало возможность упростить устройство оружия, обходясь без ударника. Снаряд комплектовался также новым малогабаритным взрывателем высокой чувствительности.
