Тормоза механизма поворота (размещавшиеся в специальном отсеке МПП) – мгногодисковые, с трением сталь по металлокерамике на медной основе, гидравлического включения, полностью уравновешенные. В барабанах тормозов имелись радиальные отверстия для центробежного подвода масла к дискам. Тормоза включались с помощью кольцевых сервомоторов, поршни которых размещались в выточках переходной детали внутреннего картера и были уплотнены изопреновыми кольцами. Для отвода поршней устанавливались возвратные пружины. Благодаря принудительному охлаждению маслом тормоза поворота длительное время могли работать с пробуксовкой.

Система управления трансмиссией – механогидравлическая, управление осуществлялось одним рычагом, который служил как для изменения скорости движения, так и для поворота танка. При переключении передач использовался сервопривод. Гидросервопривод управления тормозами поворота оборудовался регулятором давления, позволявшего точно регулировать воспринимаемый ими момент, а следовательно – и радиус поворота танка. Остановочные тормоза – дискового типа, управляемые от педали механическим приводом. Они использовались только для торможения.

Первоначально в трансмиссии танка М46 применялся гидротрансформатор с довольно низким КПД, который не имел блокировочной муфты. Ее отсутствие приводило к большим потерям мощности и перерасходу топлива. Кроме того, исключался пуск двигателя с буксира. Этот недостаток устранили в модификации трансмиссии CD-850-4, устанавливавшейся в танке М47, применив комплексный (с режимом гидромуфты) гидротрансформатор. В дальнейшем модификации ГМТ «Кросс-Драйв» CD-850-4A, CD-850-4B монтировались в среднем танке М48 и тяжелом М103, а также в их модификациях. Начиная с танка М48, рычаг управления трансмиссией заменили штурвалом.

По аналогичной схеме была создана и ГМТ для основного танка М60, которая получила наименование «Кросс-Драйв» CD-850-6.

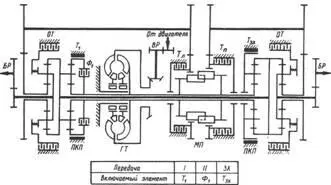

Кинематическая схема ГМТ «Кросс-Драйв» CD-850-6 танка М60 (США).

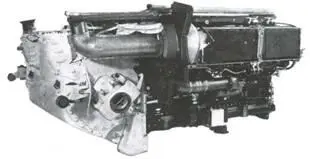

Силовой блок танка М60.

В состав трансмиссии входили МПП, объединявший в одном корпусе двухреакторный комплексный гидротрансформатор (без блокируемого фрикциона), ПКП, механизм поворота дифференциального типа и два одноступенчатых бортовых редуктора. Бортовые редукторы соединялись с МПП с помощью быстросъемных двойных карданов. Система управления трансмиссией – электромеханогидравлическая. Управление осуществлялось посредством полуштурвала, рычага переключения передач и педали тормоза.

В танке М60А1 устанавливалась более совершенная модель трансмиссии «Кросс-Драйв» CD-850-6A, в которой устранили ряд недостатков предыдущей конструкции. В этой трансмиссии гидротрансформатор был включен последовательно с двухпоточ-ным МПП. При этом гидротрансформатор нагружался полным потоком мощности как при прямолинейном движении, так и при повороте. Это позволило обеспечить на каждой передаче устойчивый расчетный радиус, величина которого увеличивалась с увеличением номера передачи в ПКП. Кроме того, последовательно включенный гидротрансфоматор защищал элементы трансмиссии от крутильных колебаний двигателя и пиковых динамических нагрузок. Незначительные изменения претерпела конструкция остановочных тормозов, особенностью которых являлось соединение водил суммирующих планетарных рядов МПП с внутренними барабанами тормозов через упругие муфты, обеспечивавшие гашение крутильных колебаний. Это повысило надежность остановочных тормозов и трансмиссии в целом.

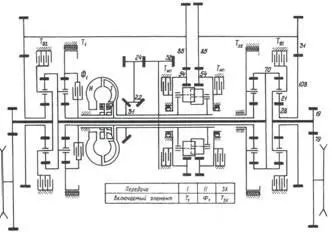

Кинематическая схема ГМТ «Кросс-Драйв» CD-850-6A танка М60А1 (США).

Для легкого танка М41 фирмой «Аллисон» в 1947-1949 гг. была разработана модификация трансмиссии «Кросс-Драйв» CD-500, предназначавшаяся для совместной работы с двигателем меньшей мощности. Структурная схема трансмиссии CD-500 представляла собой последовательное соединение гидротрансформатора с двухпоточным МПП, в основную ветвь которого был включен механический редуктор. Двигатель парой конических и парой цилиндрических шестерен входного редуктора соединялся с насосным колесом двухреакторного комплексного блокируемого гидротрансформатора. Основной поток мощности (а при прямолинейном движении – и единственный) проходил через планетарный механический редуктор к эпициклам двух суммирующих планетарных рядов. Замедленная передача редуктора включалась тормозом Тзп, прямая – блокировочным фрикционом Ф6, передача заднего хода – тормозом Т . Дополнительный привод этого МПП при прямолинейном движении не был загружен, так как оба фрикциона поворота выключались, а солнечные шестерни оказывались взаимно уравновешенными с помощью набора четырех конических шестерен. Наличие двух степеней свободы делало прямолинейное движение танка неустойчивым.

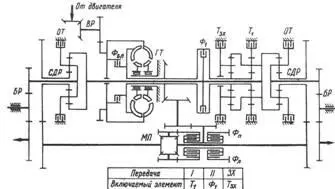

Кинематическая схема ГМТ «Кросс-Драйв» CD-500 танка М41 (США).

МПП танка М41.

Блокировочный фрикцион гидротрансформатора Фг автоматически включался при достижении танком определенной скорости для перехода на механическую трансмиссию без больших непроизводительных затрат мощности двигателя. Кроме того, он мог включаться водителем для пуска двигателя с буксира и торможения танка двигателем на крутых и длительных спусках.

Одной из особенностей всех трансмиссий «Кросс-Драйв» была сравнительно высокая унификация элементов конструкции, основу которой составляли МПП и гидротрансформатор, объединенные с двигателем в единый силовой блок. Недостатками этих трансмиссий являлись громоздкость и большая масса, потребность в специальной системе охлаждения, а также большая «слоистость» валов, значительно усложнявшая их конструкцию.

Для легкого танка М551 «Шеридан» фирма «Аллисон» в начале 1960-х гг. создала однопоточную гидромеханическую трансмиссию XTG-250-1А с блокировкой гидротрансформатора, двухступенчатым механизмом поворота и автоматическим переключением передач, унифицированную с трансмиссиями американских гусеничных и колесных машин. Трансмиссия имела четыре передачи переднего и две передачи заднего хода. Планетарный механизм поворота совместно с реверс-редуктором обеспечивали три режима работы при повороте. Система управления – механогидравлическая.
