Аналогичный тип трансмиссии был разработан шведской фирмой «Вольво» для танка Strv-10ЗА. В этом танке устанавливалась гидромеханическая трансмиссия DRN-1М, состоявшая из трехскоростной автоматической гидромеханической коробки передач с двухступенчатым гидротрансформатором с механизмом выключения, суммирующего редуктора (поперечной передачи), двухскоростной ПКП и комбинированного механизма поворота. Конструкция трансмиссии обеспечивала движение танка как при двух работавших двигателях (дизеле и ГТД)47, так и при одном из них, а также возможность движения задним ходом с такой же скоростью, как и при движении вперед (на второй передаче максимальная скорость составляла 60 км/ч, на первой – 18 км/ч). Оба двигателя были связаны с суммирующим редуктором через индивидуальные самоблокирующиеся муфты свободного хода. При нормальном режиме муфта свободного хода ГТД была разомкнута, но в случае необходимости обеспечивала его плавное подключение или отключение. Муфта свободного хода дизеля – нормально замкнута, что давало возможность торможения танка двигателем.

Механизм поворота имел двойной подвод мощности. Основной поток мощности передавался от дизеля на эпициклы суммирующих планетарных рядов через гидромеханическую коробку передач, суммирующий редуктор и двухскоростную ПКП. При этом для крутых поворотов машины использовались фрикционы и тормоза механизма поворота. На каждой передаче танк имел один фиксированный радиус поворота, величина которого составляла 13 и 35 м соответственно. Для плавного поворота танка в движении и его поворота на месте, на небольшие углы (например, при точной наводке пушки на цель) к механизму поворота подводился второй поток мощности через дополнительный привод с осевой ГОП. Этот привод связывал коленчатый вал дизеля непосредственно с солнечными шестернями суммирующих планетарных рядов, а эпициклы при этом получали вращение от основного выходного вала двухскоростной ПКП. Конический реверс в приводе к одной из солнечных шестерен вызывал вращение двух солнечных шестерен при повороте машины в разные стороны. Скорость прямолинейного движения сохранял центр тяжести машины. Для торможения машины и удержания на спусках применялись дисковые остановочные тормоза сухого трения.

ГМТ Х-1100 танка МВТ-70 (США).

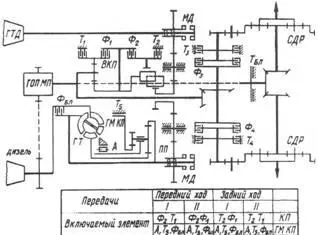

Кинематическая схема ГМТ DRN-1 М танка Strv-10ЗА (Strv-103В), Швеция.

Силовой блок танка Strv- 10ЗА.

Конструктивная особенность МПП танка заключалась в совмещении суммирующих планетарных рядов механизма поворота с планетарными рядами бортовых редукторов, что не изменяло принципа работы механизма, и в наличии второго дублирующего механизма поворота – бортовых фрикционов. Применение сложной и дорогостоящей ГОП было связано с необходимостью более точной наводки основного оружия путем поворота корпуса машины на грунте.

На английских танках «Центурион» и «Конкэрор» использовались механические пятиступенчатые коробки передач «Мерит-Браун» (конструкции английской фирмы «Браун»), выполненные в одном блоке со ступенчатым дифференциальным механизмом поворота «Мерит» с двойным подводом мощности. Силовой блок соединялся с главным фрикционом и бортовыми редукторами зубчатыми муфтами с резиновыми упругими элементами. Главный фрикцион, монтировавшийся на коленчатом валу двигателя,- трехдисковый, сухого тре ния (сталь по пластмассе), полуцентробежного включения, полууравновешенный. С МПП ведомый вал фрикциона был связан муфтой полужесткого соединения. Включение фрикциона производилось располагавшимися по периферии пружинами. Усилие пружин дополнялось центробежной силой грузов, располагавшихся на трех из шести рычагов механизма выключения. Полуцентробежное включение позволяло несколько уменьшить работу, необходимую для выключения фрикциона, и снизить усилие, требовавшееся для удержания фрикциона в выключенном состоянии (при малой частоте вращения коленчатого вала двигателя). Фрикцион выключался с помощью привода управления, воздействовавшего через выжимной подшипник на длинные тяги рычагов механизма выключения. Коробка передач обеспечивала пять передач переднего и две передачи заднего хода. Переключение передач производилось с помощью кулачковых зубчатых муфт.

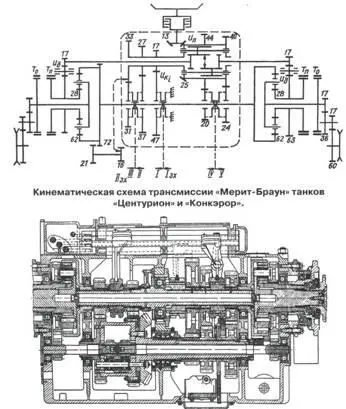

МПП «Мерит-Браун» танка «Центурион» (Великобритания).

Вид в плане МПП танка «Центурион».

Главный фрикцион танка «Центурион».

В состав механизма поворота входили простой дифференциал, суммирующие планетарные ряды и два тормоза колодочного типа. Дифференциал, установленный в дополнительном потоке мощности, был непосредственно соединен с передаточным валом.

При прямолинейном движении танка все тормоза были выключены, обе солнечных шестерни суммирующих планетарных рядов через дополнительный привод приводились в противоположное вращение по сравнению с эпициклами. Мощность от двигателя через коробку передач, эпициклы и сателлиты подводилась к водилам. Сателлиты передавали часть мощности к солнечным шестерням в контур дополнительного привода. Эта мощность опять поступала в коробку передач и возвращалась к эпициклам. Таким образом, в МПП присутствовала внутренняя циркуляция мощности. Наличие дифференциала обеспечивало этому МПП две степени свободы и неустойчивость при прямолинейном движении, а при совершении поворота – равное увеличение скорости забегающей и уменьшение скорости отстающей гусениц с сохранением постоянной скорости центра машины. Танки имели соответствующий фиксированный радиус поворота на каждой передаче и минимальный радиус поворота 0,5В (при нейтрали в коробке передач).

Главный фрикцион и колодочные тормоза механизма поворота оборудовались гидравлическими приводами с пневматическим сер-воустройством. При этом правый тормоз был связан с левым рычагом управления, левый тормоз – с правым (перекрестные приводы управления).

Бортовые редукторы – простые двухступенчатые передачи, с установкой остановочных тормозов. Остановочные тормоза – колодочные с внутренним расположением колодок. Для поворота они не использовались и имели лишь общий привод управления от педали горного тормоза.
