Бортовые редукторы – однорядные, с внутренним зацеплением прямозубых шестерен, монтировались внутри ступиц ведущих колес. Приводы управления – механические.

Швейцарский танк Pz61 оснащался автоматической трансмиссией ASL (конструкции швейцарской фирмы ASL), которая состояла из многодискового главного фрикциона, работавшего в масле, шестиступенчатой коробки передач, имевшей шесть передач переднего и две передачи заднего хода, дифференциального механизма поворота с ГОП, обеспечивавшего бесступенчатый поворот, и двух бортовых редукторов. Переключение передач осуществлялось с помощью электропривода, управление поворотом – с помощью штурвала.

Японский танк тип «61» имел механическую трансмиссию, включавшую пятиступенчатую коробку передач, обеспечивавшую пять передач переднего и одну передачу заднего хода, двухступенчатый мультипликатор для получения двух пониженных передач и двойной дифференциал в качестве механизма поворота. В приводе управления главным фрикционом использовался пневмосервомеханизм.

ГМТ XT-1400 (США).

Таким образом, показатели отечественных серийных и опытных танковых трансмиссий по основным техническим и эксплуатационным показателям не уступали современным трансмиссиям зарубежных танков, а некоторые опытные ГМТ даже превосходили их. Так, например, в начале 1960-х гг. в США было разработано новое единое семейство унифицированных ГМТ мощностью от 55 до 1029 кВт (75 до 1400 л .с.), охватывавшее все типы гусеничных и колесных машин и учитывавшее недостатки серийных ГМТ «Кросс-Драйв» по КПД, диапазону и т.д. Однако одна из них – ХГ-1400, рассчитанная на передачу мощности до 1029 кВт (1400 л.с.), уступала созданной ранее отечественной опытной ГМТ-279 по КПД гидротрансформатора (0,85 вместо 0,88) и имела более сложный по конструкции и громоздкий механизм поворота.

В первый послевоенный период отечественные НИИ, КБ и заводы промышленности провели большой объем работ по улучшению качества танковых трансмиссий. В результате были созданы трансмиссии, которые не имели многих недостатков, свойственных трансмиссиям периода Великой Отечественной войны. Управление стало более легким и удобным, повысились надежность и долговечность основных агрегатов трансмиссий. В ряде случаев увеличился диапазон передач и их количество, что в сочетании с более легким управлением способствовало повышению средних скоростей движения танков и показателей приемистости. Самым последним этапом развития отечественных танковых трансмиссий стала разработка ГМТ. Новые образцы трансмиссий более полно удовлетворяли современным требованиям по количеству передач, диапазону передаточных чисел, по легкости и удобству управления, по качеству механизмов поворота, по эксплуатационной надежности и объемно-массовым показателям.

Наличие у ГМТ ряда положительных качеств, таких как повышение эксплуатационной надежности, снижение требований к квалификации водительского состава, уменьшение количества переключений передач, имевших весьма важное значение и одинаково ценных для машин любой категории по массе, давало основание использовать в будущем ГМТ во всех танках. Было принято решение о продолжении работ по созданию семейства унифицированных ГМТ. В перспективе ожидалось повышение КПД гидромеханических трансмиссий за счет повышения КПД гидротрансформатора и более рациональной их компоновки.

Стремление существенно снизить габариты, массу и технологическую трудоемкость трансмиссий привело к созданию БКП. Наличие в них малогабаритных деталей меньшей массы привело к уменьшению размеров обрабатываемых поверхностей и снижению трудоемкости заготовительных операций за счет уменьшения номенклатуры деталей. Объединение нескольких трансмиссионных узлов в одном блоке (одноблочность) позволило снизить трудоемкость, особенно монтажных операций (центровка, шлифование). Если общую трудоемкость отнести к сроку их службы, то сравнение БКП по параметру относительной трудоемкости также складывалось в пользу трансмиссий этого типа, так как при относительно небольшом повышении (в некоторых случаях) общей трудоемкости, их срок службы, как правило, был значительно выше. Однако внедрение БКП на отечественных средних (основных) танках потребовало нескольких лет для отработки их конструкции. Данное обстоятельство на долгие годы фактически остановило (за редким исключением) разработку для этих машин центральных трансмиссий – как механических, так и ГМТ.

Перспективность использования в танках ЭТ и ЭМТ зависела от возможности создания электрической промышленностью малогабаритных мощных электромашин, а имевшиеся тогда электроагрегаты обладали очень большими удельными объемами и массами.

Создание надежных в эксплуатации малогабаритных трансмиссий и их дальнейшее совершенствование, кроме работ по внедрению ГМТ, исследованию и разработке новых типов трансмиссий (гидрообъемная), требовало проведения дальнейших НИОКР по разработке методов динамического расчета трансмиссий, внедрению автоматизации процесса переключения передач, повышению технических показателей гидротрансформаторов, дисков трения, зубчатых передач, исследованию маловязских трансмиссионных масел, совершенствованию технологии изготовления, а также унификации трансмиссий и их элементов. Работы в этих направлениях продолжились во втором послевоенном периоде и велись преимущественно применительно к машинам легкой категории по массе.

Продолжение следует

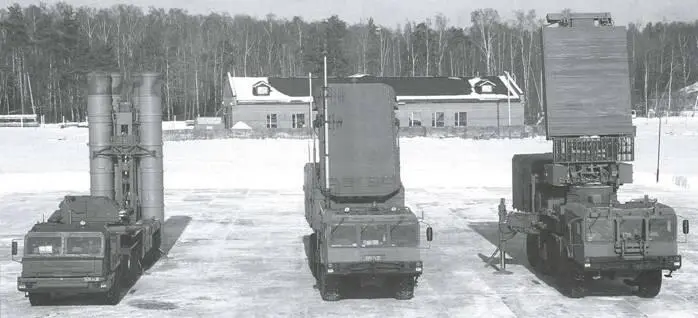

17 февраля 2010 г. для представителей СМИ состоялось приуроченное ко Дню защитника Отечества посещение Гвардейского Краснознаменного зенитного ракетного полка воздушно-космической обороны (г. Электросталь), где несет боевое дежурство первая зенитная ракетная система С-400. Войска оперативно-стратегического Командования воздушно-космической обороны отвечают за противовоздушную оборону г. Москвы и Центрально-промышленного района Российской Федерации.
