Силовой блок танка М551 «Шеридан» (США).

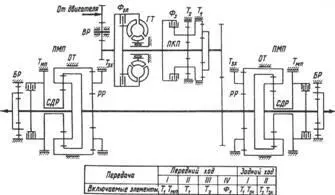

Кинематическая схема ГMT XTG-250-1A танка М551 «Шеридан».

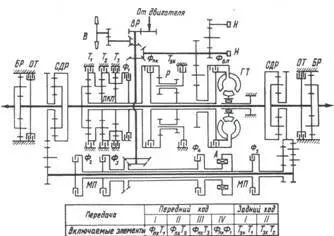

Кинематическая схема ГМТ 4НР-250 танка «Леопард-1»(ФРГ).

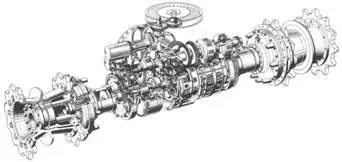

ГМТ 4НР-250 танка «Леопард-1».

ГМТ, подобная «Кросс-Драйв» модели CD-850, с гидротрансформатором и двумя дифференциалами в качестве механизма поворота была разработана в 1950-е гг. в ФРГ фирмой «Ренк» для основного танка «Леопард-1». Она имела обозначение 4НР-250 и отличалась от предыдущей схемы наличием блокировки между солнечными шестернями планетарных рядов МПП на каждом борту, что предотвращало дифференциальное действие при прямолинейном движении. Между двигателем и трансмиссией устанавливалась разобщающаяся муфта, которой пользовались при буксировке танка и пуске двигателя в условиях низких температур.

Структурная схема трансмиссии представляла собой двухпоточный МПП с комплексным автоматически блокируемым однореак-торным гидротрансформатором, включенным вместе с ПКП в основную параллельную ветвь МПП от двигателя к эпициклам суммирующих планетарных рядов.

Четырехступенчатая ПКП, входившая в состав МПП, имела две степени свободы и автоматическое переключение передач. Она состояла из трех эпициклических планетарных рядов и четырех управляющих фрикционных устройств: трех дисковых тормозов (Т,, Т2, Т3) и блокировочного фрикциона высшей четвертой передачи (Ф,). В нейтральном положении все фрикционные устройства были выключены. Для включения одной из передач задействовалось одно фрикционное устройство. Реверс, включенный между гидротрансформатором и редуктором, изменял направление вращения ведущего вала редуктора и обеспечивал танку полный реверс всех четырех передач (использовались только первая и вторая). При прямолинейном движении трансмиссия была однопоточной.

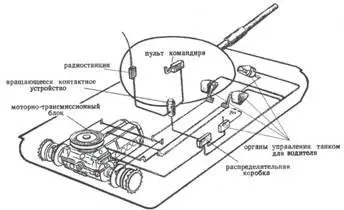

Схема дублированного управления движением танка «Леопард-1».

МПП танка «Леопард-1».

Механизм поворота – дифференциальный, двухпоточный. Дополнительный привод к солнечным шестерням суммирующих планетарных рядов содержал двухступенчатый конический редуктор с медленной ступенью, включаемой лишь при повороте танка фрикционом Ф4, и быстрой ступенью, включаемой только при более крутом повороте танка фрикционом Ф3. Наличие автолога (А) – обгонной муфты свободного хода – позволяло включать Ф3 без выключения фрикциона Ф4, что улучшало управляемость танком при переходе с большого радиуса поворота на меньший. Механизм поворота обеспечивал два фиксированных радиуса поворота на каждой передаче и поворот вокруг центра машины, диапазон радиусов поворота находился в пределах 4,8-69,5 м.

Бортовые редукторы – планетарные, соединявшиеся с МПП с помощью подвижных полужестких зубчатых муфт. Между МПП и бортовыми редукторами располагались дисковые остановочные тормоза сухого трения с принудительным охлаждением.

В трансмиссии предусматривался вал отбора мощности для машин обеспечения, создававшихся на базе танка, а также имелось блокирующее устройство, предотвращавшее пуск двигателя при включенной передаче.

Система управления трансмиссией – электрогидравлическая, с дублирующим механическим приводом для включения второй передачи. Управление поворотом осуществлялось с помощью штурвала. Помимо ножной педали тормоза, у механика-водителя имелись два рычага ручного тормоза.

Особенностью танка «Леопард-1» являлось наличие у командира машины дублированного электропривода управления движением. Командир осуществлял управление с помощью поворотной рукоятки пульта командирского управления. Через вращающееся контактное устройство башни этот пульт был подключен к общему электрогидросервоприводу управления движением машины. Обычно рукоятка находилась в нейтральном положении, ее смещение вперед увеличивало подачу топлива в двигатель, назад – обеспечивало включение остановочных тормозов, а наклоны вызывали поворот танка сначала с большим, а затем с меньшим фиксированным радиусом. При необходимости управление танком могло производиться дистанционно, по кабелю или радиоканалу.

В связи с созданием перспективного танка МВТ-70 в середине 1960-х гг. для него в качестве базового варианта западногерманской фирмой «Ренк» была разработана гидромеханическая трансмиссия HSWL-354 с двойным подводом мощно сти. В состав трансмиссии входила четырехскоростная, полностью реверсивная ПКП, смонтированная в одном картере с механизмом поворота и образующая вместе с двигателем единый силовой блок. В качестве механизма поворота использовался двойной дифференциал с гидрообъемным приводом, обеспечивавший бесступенчатое изменение радиуса поворота и минимальный радиус – 0,5В. Основное управление трансмиссией – автоматическое, с помощью электропривода. Кроме того, имелось дублирующее ручное механическое управление. Основные элементы трансмиссии были унифицированы с трансмиссией танка «Леопард-1». Особенностью трансмиссии являлась установка специального гидродинамического тормоза-замедлителя (ретардера), служившего для предварительного торможения, разгружавшего основную тормозную систему танка (особенно на затяжных спусках). При комбинированном торможении остановочными и гидродинамическими тормозами обеспечивалось замедление 5,5 м/с2. Впоследствии усовершенствованный вариант трансмиссии HSWL-354/3 был использован в западногерманском танке «Леопард-2».

МПП гидромеханической трансмиссии HSWL-354 танка МВТ-70 (ФРГ).

В качестве дублирующего варианта для танка МВТ-70 американской фирмой «Аллисон» также была разработана гидромеханическая трансмиссия Х-1100. В трансмиссии использовались трехстепенная ПКП с автоматическим переключением передач, обеспечивавшая четыре передачи переднего и две передачи заднего хода, и двухпоточный дифференциальный механизм поворота с гидрообъемным приводом. Во втором послевоенном периоде варианты этой трансмиссии были установлены в опытных танках ХМ-1 с газотурбинным и дизельным двигателями (модификации Х-1100-ЗВ и Х-1100-1), а также в модернизированном танке М60А1 (Х-1100-2). Модификации трансмиссий отличались конструкцией входного модуля в зависимости от используемого типа и марки двигателя.
