линии, информация записывается на носители, расположенные на борту самолета-разведчика "243". Новое более производительное разведывательное оборудование в сочетании с улучшенными характеристиками самолета-носителя позволили довести площадь разведки за один вылет до 2100 кв.км. Как и в случае комплекса "Рейс" на новом комплексе возможно использование аппаратуры радиационной разведки типа "Сигма-Р".

На самолете "243" установлен новый навигационно-пилотажный комплекс НПК-243, выполненный на современной элементной базе, значительно увеличивший тактические возможности самолета-разведчика и всего комплекса.

Для облегчения поиска самолета-разведчика после посадки на землю на самолет "243" устанавливается радиомаяк типа "Маркер".

Стартовый твердотопливный двигатель самолета "143" заменен на новый более мощный и легкий типа РДДТ243ДТ с максимальной тягой 14820 кг. Маршевый двигатель был модернизирован по параметрам надежности и получил обозначение ТРЗ-117А.

В состав средств наземного обслуживания, по сравнению с комплексом "Рейс", введены модернизированные мобильные средства стартовой и технической позиции (СПУ-243, T3M-243, КПК-243, ПОД-ЗД и другие), значительно улучшившие эксплуатационные характеристики комплекса.

Основные данные самолета- разведчика "243"

– размах крыла – 2,25 м;

– длина самолета – 8,29 м;

– площадь крыла -2,9 кв.м;

– высота в линии полета без ускорителя – 1,576 м;

– стартовая масса – 1400 кг;

– дальность полета – 360 км;

– скорость полета – 850-940 км/ч;

– диапазон высоты полета – 50-5000 м;

– количество повторных пусков -10.

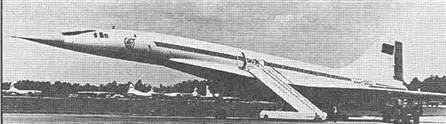

Первый в мире сверхзвуковой пассажирский самолет, серийный

Успехи в создании в 50-е годы сверхзвуковых боевых самолетов, в том числе и тяжелого класса, создало благоприятную обстановку для изучения возможности создания сверхзвукового пассажирского самолета (СПС). История появления первых проектов СПС уходит своими корнями в первые послевоенные годы, когда в США и Великобритании было предложено несколько гипотетических проектов, весьма далеких по своим техническим решениям от практической реализации. Во второй половине 50-х годов по обе стороны "железного занавеса" появляются сначала опытные, а затем и серийные сверхзвуковые тяжелые самолеты военного назначения, и, практически сразу на их базе ведущие мировые авиационные фирмы подготавливают проекты СПС различных аэродинамических и компоновочных схем.

Детальный анализ и дальнейшая проработка предложенных проектов СПС на базе первых сверхзвуковых бомбардировщиков показали, что создание эффективного кон- курентноспособного СПС путем модификации военного прототипа – задача крайне сложная (в отличие от процесса создания первых реактивных пассажирских самолетов на базе дозвуковых тяжелых боевых самолетов). Первые сверхзвуковые боевые тяжелые самолеты по своим конструктивным решениям в основном отвечали требованиям сравнительно кратковременного полета на сверхзвуке. Для СПС требовалось обеспечить длительный крейсерский полет на скоростях соответствующих как минимум М=2, плюс специфика задачи по перевозки пассажиров требовала значительного повышения надежности работы всех элементов конструкции самолета, при условии более интенсивной эксплуатации с учетом увеличения длительности полетов на сверхзвуковых режимах. Постепенно, анализируя все возможные варианты технических решений, авиационные специалисты, как в СССР, так и на Западе пришли к твердому мнению, что экономически эффективный СПС необходимо проектировать как принципиально новый тип летательного аппарата.

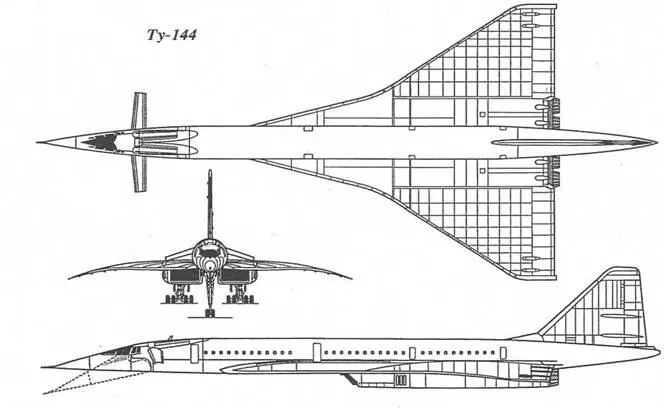

В ОКБ А.Н.Туполева к решению проблемы проектирования СПС подошли в начале 60-х годов. Первые технические предложения ОКБ по СПС в основном базировались на проектах дальних бомбардировщиков: это прежде всего на проектах самолетах семейства Ту-22 ("105А" и "106А"), а также проекты стратегического ударного самолета "135". В дальнейшем, когда начались работы по Ту-144, С.М. Егер предложил предварительный проект Ту-144 с двигателями НК-144, по своим компоновочным решениям повторявший проект Ту-135П. Помимо ОКБ А.Н.Туполева, предварительной проработкой по теме СПС в СССР занималось ОКБ-23 В.М.Мясищева. В этом ОКБ в конце 50- х годов на основе технических решений по стратегическим самолетам-носителям М-50/М-52 и М-56/М-57 были подготовлены предложения по нескольким оригинальным проектам СПС (М- 53. М-55А. М-55Б и М-55В).

Начало 60-х годов ознаменовалось развертыванием практических работ над англо-французским СПС "Конкорд" (начало исследований по теме 1955-1956 годы) с крейсерской сверхзвуковой скоростью полета более М=2 и дальностью полета со 120-140 пассажирами на борту 6000-6500 км. Одновременно основные авиационные фирмы США, исходя из своего видения рынка будущих СПС, приступили к работам по проектированию значительно более крупного СПС чем "Конкорд", предназначенного для перевозки 250-300 пассажиров с крейсерской скоростью до М=3 на дальность 7000-8000 км (проекты фирм Боинг, Локхид, Дуглас).

Анализ условий существования будущего СПС, проведенный в СССР применительно к уровню отечественного самолетостроения и его ближайших перспектив, а также экономических возможностей страны и потребностей ГВФ, показал, что для СССР наиболее предпочтительным является путь создания отечественного СПС по своим ожидаемым летно-техническим данным близкий к англо-французскому "Конкорду". Перед отечественной авиационной наукой и промышленностью в ходе создания советского СПС ставились ряд научно-технических проблем, с которыми наша ни дозвуковая пассажирская, ни военная сверхзвуковая авиация не сталкивались. Прежде всего для обеспечения требуемых летно-технических характеристик СПС (двухмаховый полет на дальность до 6500 км со 100-120 пассажирами, в сочетании с приемлемыми взлетно-посадочными данными) требовалось обеспечить значительное улучшение аэродинамического совершенства самолета при крейсерских полетах на М=2-2,2. Аэродинамическое качество на этих режимах необходимо было увеличить до 7,5-8,0, что значительно превышало значения, полученные для аэродинамических схем отечественных тяжелых сверхзвуковых боевых самолетов того периода (расчетное значение Кмакс. для М=2 для Ту-22 равнялось 4,4; для М-50 – 5,5; для М-52 – 5,6; для Ту-135 и М-56 – 6,4).

Требовалось решить вопросы устойчивости и управляемости тяжелого самолета при полетах в дозвуковой, трансзвуковой и сверхзвуковой областях, выработать практические методы балансировки самолета на всех этих режимах с учетом минимизации аэродинамических потерь. Длительный полет на скорости М=2 был связан с исследованиями и обеспечением прочности конструкции агрегатов планера при повышенных температурах (близких к 100-120 градусам С), предстояло создать теплостойкие конструкционные материалы, смазки, герметики, а также разработать типы конструкций, способных длительно работать в условиях циклического аэродинамического нагрева. Очень высокие требования предъявлялись к агрегатам силовой установки: необходимо было создать мощные и экономичные двигатели, устойчиво работающие в условиях сверхзвукового полета, решить проблемы регулирования воздухозаборников, работающих в широком диапазоне высот и скоростей, обеспечив регулирование требуемого расхода воздуха на входе при возможно меньших аэродинамических потерях.
