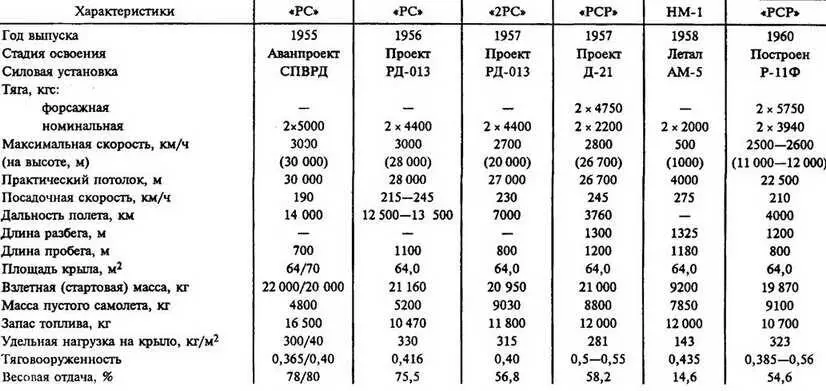

Из-за большего аэродинамического сопротивления (по сравнению с сухопутным разведчиком) пришлось изменить крыло. При неизменной конструкции, силовой схеме и шестигранном остроконечном профиле оно получило меньший размах (8 м вместо теоретического 9 м) и несколько большую стреловидность по передней кромке (60* взамен 58*). Для возможного удаления от воды крыло было поднято до верхнего отвода корпуса, и самолет стал ярко выраженным высоко планом. Двигатели Д-21 (Д-20Ф) конструкции П. А. Соловьева были подняты над крылом, сдвинуты к его задней кромке и установлены в зоне наибольших хорд во избежание за-брызгивания воздухозаборников на разбеге и пробеге. Стабилизатор при неизменной базовой геометрии и конструкции также пришлось поднять для удаления не только от воды, но и газовых струй, выходящих из сопл ТРД. Киль при этом стал выше и шире для установки стабилизатора посреди его высоты.

Поперечную устойчивость в режиме водоизмещения (на плаву) обеспечивали топливные баки, установленные под законцовками крыла. Они выполняли функцию поплавков, имея достаточную плавучесть даже при полной заправке, из-за того что плотность керосина всегда меньше, чем морской воды, к тому же при любой полноте заправки и тем более в процессе газовок у причала или на пробежках верхняя зона баков всегда пуста. О способности топливных емкостей быть поплавками после полета и даже взлета и говорить не приходится. Итак, этот вопрос был решен грамотно с любой точки зрения.

Взлетно-посадочные режимы эксплуатации самолета должны были обеспечить подводные крылья (их называли «ластами»), которые поднимали лодку над поверхностью воды во время разбега. Крылышки боковых поплавков были призваны удерживать машину от крена на разбеге и пробеге. Плечо поперечного удержания аппарата, равное полуразмаху крыла, соответствовало крутому участку кривой на диаграмме Рида, как у классического тримарана. В сверхзвуковом полете ласты не создавали ощутимой прибавки к общему аэродинамическому сопротивлению, поскольку они имели угол стреловидности 45е по передней кромке.

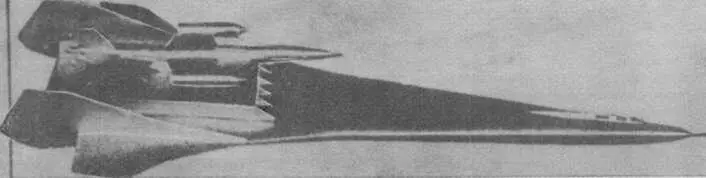

По внешнему виду гидроплан В. Б. Шаврова и впрямь был похож на морское чудовище, отороченное со всех сторон остроконечными элементами конструкции. Тема разведывательного гидросамолета была закрыта вместе с разработками параллельных объектов А-57 и «РСС».

Еще одним объектом, который имел морское базирование и должен был применяться наряду с вышеперечисленными, был дальний бомбардировщик А-58, проект которого в 1958 г. был разработан в группе Р. Л. Бартини. По тоннажу и размерности этот гидросамолет соответствовал бомбардировщику Ту-16 или Ту-22. Он был предназначен для применения по целям в пределах Евразии и имел на борту одну боевую единицу типа «244Н». Его схема и конструкция были близки А-57. Он должен был оснащаться четырьмя ТРД типа НК-6 тягой по 20 ООО кгс. Работы по А-58 были закрыты по той же причине, что и по А-57.

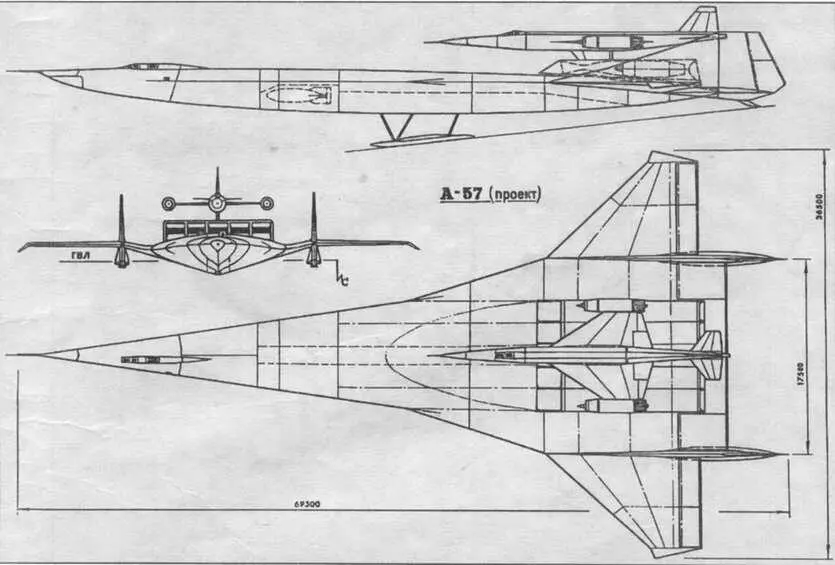

Помимо объекта А-57, вооруженного снарядом РСС для действий против Америки, и «РГСР», способствующего этим действиям в случае (не дай бог) реализации планов холодной войны, в конструкторском коллективе

Р. Л. Бартини был разработан проект Е-57 для подобных операций против натовской Европы. Этот объект являлся носителем реактивных снарядов и бомбардировщиком среднего радиуса действия.

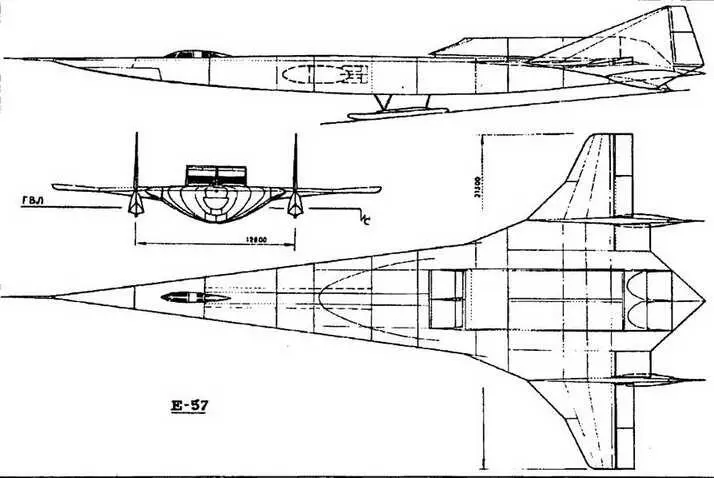

По принципиальной схеме аэродинамической компоновки Е-57 был близок к противоамериканскому собрату А-57.

Доставщик «спецгрузов» Е-57 при полетном весе 120 ООО кг с одним крылатым снарядом типа К-10 на внешней установке и с одной ядерной бомбой внутри (изделие «Б» или «244Н») должен был наносить ракетные и бомбовые удары по жизненно важным объектам Англии, Италии, Испании, Западной Германии… Изначальное базирование и старт должны были производиться с близлежащих морей или с необозримых просторов Атлантики и Заполярья.

Оснащенный двумя ТРДФ НК-10 конструкции Н. Д. Кузнецова, которые должны были развивать максимальную тягу по 10 тс и форсажную по 25 тс, и имеющий площадь несущей поверхности 270 м2, двухместный гидросамолет Е-57 мог подниматься на высоту 18 ООО м и на крейсерской скорости 2500 км/ч преодолевать расстояние до 4500 км. Этого было бы вполне достаточно, чтобы поразить любую цель в пределах континентальной Европы.

Корпус гидросамолета Е-57 был выполнен в виде летающего крыла с четырехступенчатой переменной стреловидностью передней кромки и со знакопеременной аэродинамической и геометрической круткой профилей по размаху. Два двигателя были размещены рядом и в единой гондоле установлены наверху задней части корпуса. Плоские воздухозаборники, регулируемые за счет подвижных горизонтальных клиньев, имели систему смешанного сжатия потока. Регулируемыми были и плоские сопла на выходе газов из ТРДФ. q Вертикальное оперение было представлено двумя трапециевидными килями с обрап юстрелобидными рулями поворота, которые переходили под крылом в развитые поплавки поперечной остойчивости при нахождении самолета на плаву. Для вынужденной посадки на сушу или сокращения пробега после посадки на воду из-под килевого бимса (бруса) выпускалась специальная лыжа на параллелограммном механизме с цилиндром уборки и посадочным амортизатором. Для сухопутной посадки или стоянки были предназначены две задне-боковые лыжи (костыли), выпускаемые из поплавков.

Заднюю кромку консолей крыла образуют двухсекционные элероны с различными углами отклонения, а между килями и гондолой ТРДФ навешены отклоняемые поверхности, которые на взлете (после отрыва), в полете и на посадке работают как закрылки, а у самой поверхности воды - в качестве регуляторов потока динамической воздушной подушки, которая образуется в зоне широких хорд крыла.

+
