Авиация и космонавтика 1996 11-12

Максимальная дальность полета: без нагрузки - 1500 (2050) км.

Потолок: 5100 (6000) м.

Вес: пустого - 4500 кг, взлетный - 7050 (7000) кг. Размеры: размах крыла -18 м; длина - 16,2 м; высота - 4,3 м; площадь крыла - 55,1м.

Еще до выпуска первого серийного Do 17, на "Дорнье" уже переключились на дальнейшую модернизацию базовой конструкции. Do 17 V8, известный еще как Do 17М VI, и который так удачно демонстрировал свои достоинства в июле 1937 г в Цюрихе, был выполнен под двигатели иДай-млер-Бенц" DB 600А - 12-цилиндровые, жидкостного охлаждения, взлетной мощностью 1000 л. с. и оснащенные трехлопастными винтами изменяемого шага. Do 17М VI (или V8) показал максимальную скорость 422 км/ч. Предполагалось начать поставку Do 17М с двигателями DB 600А люфтваффе, но приоритет в поставках этих двигателей имели истребители, и, следовательно, "Дорнье" была вынуждена рассмотреть возможность установки другого двигателя. Выбор пал на "Брамо"-323А-1 "Фафнир" - 9-цилиндровый, радиальный, мощностью на взлете 900 л.с. и 1000 л.с. на высоте 3100 м. Переход от двигателя жидкостного охлаждения на двигатель воздушного охлаждения не был проблемой. Do 17 одинаково подходил под оба типа двигателей, и таким образом в конце 1937 г сборочные линии переключились на Do 17М и Р.

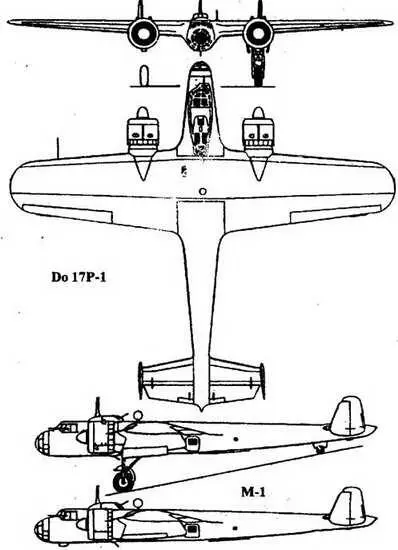

Do 17М и Р представляли собой бомбардировщик и разведчик, создаваемые параллельно, но, так как в последнем случае обеспечить необходимую дальность полета с двигателями "Брамо"-323А-1 "Фафнир" было невозможно, Дорнье выбрал для Do 17Р другой - 9-цилиндровый двигатель воздушного охлаждения BMW 132N мощностью на взлете 865 л. с. и 665 л. с. на высоте 4500 м, но имевший лучшую экономичность.

Серии предшествовали два опытных самолета с двигателями "Брамо" - Оо17МУ2и V3 (V13n V14) иодинсамолет с BMW 132N - Do 17Р VI (Do 17 V15), и кроме некоторого усиления конструкции, связанного с большей мощностью двигателей и большей нагрузкой, новый самолет ничем не отличался от предшественника. Были сделаны изменения в составе оборонительного вооружения, состоявшего теперь минимум из трех MG 15 - был добавлен один пулемет, стрелявший вперед, обычно неподвижный. Огонь из последнего вел пилот с помощью кольцевого прицела. Но его мог использовать в качестве подвижного и штурман, правда, углы обстрела были ограниченные. Do 17М и Р, служившие в люфтваффе, после первых месяцев 2-й мировой войны получили еще по паре MG 15, которые монтировались полевыми ремонтными подразделениями. Бомбоотсек на Do 17М был удлинен вперед, вмещая максимум 1000 кг бомб. Уже к концу производства перед верхней пулеметной установкой был оборудован отсек под надувную шлюпку. Самолет получил в этом варианте обозначение Do 17М-1/U1. Возможность установки пылевых-фильтров и оборудования для действия в пустыне превращали самолет в Do 17М-1/Тгор или Р-1/Trop. Последний отличался установкой в бомбоотсеке пары фотокамер Rb 50/30 или 75/30 и снятием бомбоприцела.

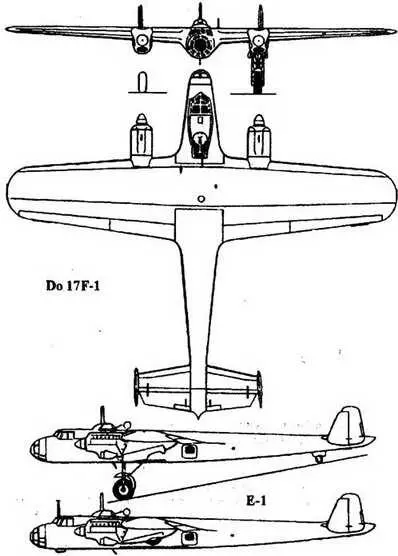

В 1938 г Do 17М и Р стали заменять в боевых частях на Do 17Е и F. Как уже упоминалось выше, 10 первых серийных Do 17Р-1 были псюланы в Испанию в состав 1,А/88 "легиона Кондор". На 19 сентября 1938 г люфтваффе имело 479 Do 17 (Е, F, М и Р) из 580 поставленных к этому времени самолетов. Уже началось производство и улучшенной модели Do 17Z. Таким образом. Do 17М недолго находился в производстве, а в боевых частях люфтваффе его пережил разведывательный вариант - Do 17Р.

Тип трехместный средний бомбардировщик (дальний разведчик)

Двигатели: два БМВ "Брамо"-323А-1 "Фафнир" (BMW J32N) - 9-цилиндровый, воздушного охлаждения, взлетной мощностью 900 (865) л. с. и 1000 (665) л с. на высоте 3100 (4500) М.

Вооружение: один 7,9-мм пулемет MG 15 вперед в правой части лобового остекления, один MG 15 в люковой уапановке и MG 15 под верхним колпаком; до 1000 кг бомб.

Максимальная скорость: у земли - 342 (347) км/ч; на высоте 4000 м - 408 (393) км/ч.

Крейсерская скорость: на высоте 3250 (2800) м - 348 (330) км/ч.

Радиус действия: с максимальной нагрузкой - 500 (730) км.

Дальность полета: без нагрузки - 1350 (2200) км.

Потолок: 7000 (6200) м. Вес: взлетный - 8000 (7660) кг. Размеры: размах крыла - 18 м; длина - 16,1 м; высота - 4,5 м; площадь крыла - 55,1 м.

Параллельно с серийным Do 17М была подготовлена экспортная версия Do 17К для Югославии. Югославская делегация, присутствовавшая летом 1937 г в Цюрихе, была настолько поражена Do 17М VI, что югославское правительство немедленно обратилось на "Дорнье" с запросом на поставку столь удачного самолета в югославские королевские ВВС. Официальное одобрение немедленно привело к соглашению о поставках 20 самолетов и покупки одновременно лицензии на производство.

В то время в Раковице под Белградом было освоено производство двигателей "Гном-Роон"-14Ш/2. Двигатели были переданы "Дорнье" для установки на Do 17К. Первый полет самолета в Югославии состоялся в октябре 1937 г. Экспортная модель отличалась от Do 17, поставляемых люфтваффе, носовой частью - была оставлена удлиненная, несколько угловатая носовая часть, как у Do 17М VI. 20 самолетов, поставленных в Югославию, включали три варианта: Do 17КЬ-1 - чистый бомбардировщик; Do 17Ка-2 и Ка-3, которые отличались фотооборудованием - первый чистый разведчик, второй мог использоваться в качестве ударного самолета.

С двигателями "Гном-Роон"-14№/2 мощностью 980 л. с. на высоте 4500 м Do 17К показал максимальную скорость 355 км/ч у земли и 415 км/ч на высоте 3500 м. Максимальная дальность полета разведывательного варианта составляла - 2400 км. Бомбардировщик Do 17КЬ-1 мог нести 1000 кг бомб. Оборонительное вооружение состояло из 20-мм пушки "Испано-Сюиза"-404 и одного 7,92-мм пулемета "BpayHHHr"-FN (кроме Ка-3) в носу фюзеляжа, подвижного пулемета в правой части фонаря, двух 7,92-мм "Браунингов"-FN в люковой и верхней установках.

Производство Do 17К было развернуто на "Државна фабрика авиона" в Краливо в 1939 г. Поставки в югославские королевские ВВС начались в 1940 г. Когда 6 апреля 1941 г Германия вторглась в Югославию на вооружении было 70 Do 17К, составившие 3-е авиационное крыло, чьи базы стали главной целью люфтваффе с самого начала кампании. После первого же удара люфтваффе были уничтожены 26 Do 17К, но оставшиеся бомбили Софию и другие цели в Болгарии, штурмовали немецкие танки и войсковые колонны. Только несколько Do 17К уцелели, а 19 апреля два Do 17К перелетели в Гелиополис с грузом золота (номера АХ706 и 707, позже погибшие в Египте). Оставшиеся самолеты, захваченные немцами, были восстановлены и в начале 1942 г были переданы хорватским ВВС. Вместе q небольшим числом Do 17Е-1, переданных из люфтваффе, Do 17К вошли в состав хорватских полков - I и IV на базах в Агра-ме и Баня-Лука. Они в основном использовались против партизан.
