Дмитрий Шуняков - Противотанковые мины Вооруженных сил Российской Федерации

Командир отделения руководит работой расчетов, контролирует правильность, полноту и последовательность операций по подготовке мин.

При подготовке мин к установке средствами механизации все расчеты непосредственно перед загрузкой мин в контейнер (кассету) устанавливают рукоятки перевода взрывателей мин из транспортного положения в боевое.

Внимание!При подготовке мин к установке средствами механизации перед установкой рукоятки перевода взрывателей в боевое положение необходимо проверить высоту выступания ввернутого механизма (дистанционного или пускового) над крышкой взрывателя.

Рис. 3.18. Схема активации (пуска) ампульного источника тока [4, с. 16]:

1 — ампульный источник тока (элемент МЦ-0,7А); 2 — заглушка; 3 — ключ; 4 — взрыватель

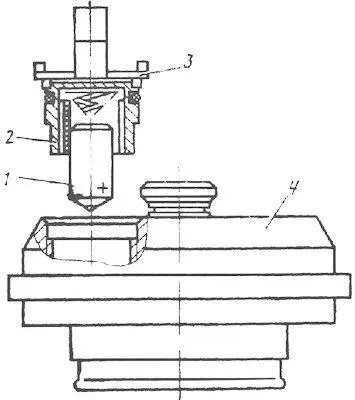

Рис. 3.17. Схема установки сменного источника тока [4, с. 16]:

1 — элемент А-332; 2 — заглушка; 3 — ключ; 4 — взрыватель

При подготовке мин к установке вручную перевод рукояток взрывателей из транспортного положения в боевое и вырывание крышки дистанционного (пускового) механизма осуществляются сапером самостоятельно непосредственно на месте установки.

Установка мины

Из мин ТМ-89 устанавливаются противотанковые минные поля:

— вручную — трех- и четырехрядные с шагом минирования 8–11 м в грунт или на грунт;

— заградителем ГМЗ-3 — трехрядные с шагом минирования 10 м в грунт или на грунт;

— вертолетом Ми-8Т, оборудованным ВМР-2, трех- или четырехрядные с шагом минирования 11 м на грунт.

Внимание!Независимо от способа установки подходить к мине, установленной в боевое положение, категорически запрещается.

Вручную мины могут устанавливаться на грунт и в грунт с маскировочным слоем не более 10 см.

Для установки мин необходимо выполнить следующие действия:

— отрыть в грунте лунку по размерам корпуса мины;

— установить мину, подготовленную к установке, в лунку;

— перевести рукоятку перевода взрывателя из транспортного положения в боевое;

— снять чеку и сорвать ключом крышку дистанционного механизма, вытянув его нить на длину 0,5–1 м;

— замаскировать мину грунтом;

— покинуть место установки, при этом удерживая в руке крышку дистанционного механизма, вытянуть нить на всю ее длину (4–5 м).

Через 20 с после вытягивания нити мина переводится в боевое положение.

Поиск и снятие мин

Поиск мин производится только визуально, без применения щупов и миноискателей.

Операции по снятию мины выполняются в такой последовательности:

— одной рукой удерживая мину от перемещений, другой рукой вставить крюкообразный конец ключа из комплекта мины в паз стопора рукоятки взрывателя и повернуть его в горизонтальной плоскости против хода часовой стрелки на 90° до упора;

— удерживая мину от перемещений, поднять рукоятку взрывателя в вертикальное положение и повернуть ее вокруг вертикальной оси по ходу часовой стрелки на 180°;

— опустить рукоятку в гнездо корпуса взрывателя и ключом повернуть стопор по ходу часовой стрелки на 90° до упора;

— убедиться, что цвет поверхности опущенной рукоятки, обращенной наружу, красный.

Мины, установленные в грунт и перевернутые вверх дном при установке на поверхность грунта (снега), снятию не подлежат.

Отделение саперов, назначенное для поиска и снятия мин, разбивается на расчеты, состоящие из двух номеров.

Первый номер (старший), продвигаясь в указанном направлении, визуально проводит обнаружение (поиск) мин; обнаружив мину, переводит рукоятку взрывателя из боевого положения в транспортное и ставит мину на ребро.

Второй номер, продвигаясь за первым, собирает мины в группы по 3–5 шт.; при необходимости помогает в обнаружении (поиске) мин первому номеру расчета.

Командир отделения руководит работой расчетов, уточняет движение первых номеров, контролирует правильность перевода мин из боевого положения в транспортное и ведет учет снятых и не подлежащих снятию мин.

Для переноски с мест установки мин, переведенных в транспортное положение, назначается отдельная команда саперов.

Снятые мины с переведенными в транспортное положение взрывателями использованию для повторной установки не подлежат.

Требования безопасности

При обращении с миной всегда помнить, что взрыватель мины, переведенный в боевое положение, срабатывает от воздействия магнитного поля ферромагнитных предметов, перемещаемых вблизи мины, включая и небольшие по размерам (оружие, лопата, стальной щуп и др.), и от воздействия магнитных полей, создаваемых электроустановками.

Запрещается:

— применять мины, имеющие повреждения или упавшие с высоты более 1,5 м;

— применять мины, у которых высота выступания дистанционного (или пускового) механизма взрывателя больше глубины паза (вилки) ключа;

— вывертывать дистанционный (пусковой) механизм из взрывателя, снаряженного источником тока;

— устанавливать мины ближе 200 м от линий электропередачи, радио- и радиолокационных станций.

Противотанковая противобортовая мина ТМ‑83 предназначена для поражения танков и других бронированный целей. Характеристики мины представлены в табл. 4.1.

Таблица 4.1

Основные характеристики противотанковой противобортовой мины ТМ‑83

Мина ТМ-83 поставляется в комплекте, состав которого представлен в табл. 4.2.
