Для студентов гражданских вузов, курсантов высших и средних военных учебных заведений сухопутных войск для совершенствования знаний по дисциплине «Инженерные заграждения».
Противотанковые мины Вооруженных сил Российской Федерации - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:
Работа и принцип действия мины
При переводе рукоятки 15 взрывателя (см. рис. 3.11) в боевое положение взводится поворотная пружина 6 движка 7 . После срыва крышки 1 (см. рис. 3.12) и полного извлечения на всю длину нити дистанционного механизма или после срыва крышки 1 пускового механизма (см. рис. 3.13) освобождается шток 8 гидрозамедлителя (см. рис. 3.11), который под действием пружины 5 (см. рис. 3.14) перемещается вверх и освобождает движок 7 взрывателя (см. рис. 3.11).

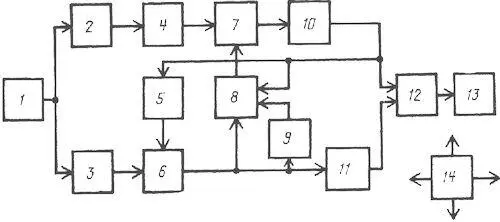

Рис. 3.16. Структурная электрическая схема взрывателя [4, с. 14]:
1 — датчик индукционный; 2 — фильтр низких частот; 3 — фильтр верхних частот; 4 — усилитель с двухполярным пороговым устройством низкой частоты; 5 — устройство изменения коэффициента передачи канала звуковой частоты; 6 — усилитель с однополярным пороговым устройством канала звуковой частоты; 7 — блокирующий электронный ключ; 8 и 10 — элементы памяти; 9 и 11 — временные накопительные элементы; 12 — схема совпадения; 13 — исполнительное устройство; 14 — преобразователь напряжения
Под действием поворотной пружины движок взрывателя перемещается в боевое положение. При этом поворотный контакт 20 замыкается с контактом 19 взрывателя, источник тока 11 подключается к электрической схеме взрывателя, и замыкается электрическая цепь электровоспламенителя 21 .
За счет поворота движка 7 центральный капсюль-детонатор 24 с бойком 23 перемещается на ось симметрии взрывателя, а боковой капсюль-детонатор 24 устанавливается напротив боковой стенки кожуха 5 .
Через 5–10 с после подключения источника тока электрическая схема взрывателя выходит на режим ожидания цели.
При изменении магнитного поля Земли, вызываемого проходящей над миной целью (танк, БТР и т. п.), в индукционной катушке взрывателя наводится электрический сигнал, который после усиления и обработки в электронной схеме поступает на исполнительное устройство, вызывая срабатывание электровоспламенителя 21 . Форсом огня от электровоспламенителя происходит зажигание пиротехнического усилителя 22 и инициирование обоих капсюлей-детонаторов 24 взрывателя. Срабатывание бокового капсюля-детонатора обеспечивает пробитие боковой стенки кожуха 5 взрывателя, корпуса 17 ВЗ (см. рис. 3.9) и воспламенение пороха ВЗ 2 . Срабатывание центрального капсюля-детонатора обеспечивает метание бойка 23 (см. рис. 3.11), который пробивает дно кожуха 5 взрывателя и срезает крышку 3 (см. рис. 3.15) с жалом 4 . Давление пороховых газов ВЗ в полости кумулятивной облицовки 9 (см. рис. 3.9) приводит к перемещению вверх конической части корпуса мины с взрывателем на 25–30 мм без прорыва пороховых газов, чем обеспечиваются разгон взрывателя и удаление маскировочного слоя из зоны формирования кумулятивной струи.
При срезании крышки 3 (см. рис. 3.15) жало 4 накалывает и воспламеняет капсюль-воспламенитель 8 . Одновременно за счет перемещения крышки со штоками 5 вниз освобождается движок 12 , который под действием пружины 14 перемещается, устанавливая капсюль-детонатор 13 по одной линии с замедлителем 9 и передаточным зарядом 11 . Капсюль-воспламенитель 8 зажигает замедлитель, в конце горения которого форсом огня инициируется капсюль-детонатор 13 , вызывающий срабатывание передаточного заряда 11 . Передаточный заряд инициирует детонатор мины, который вызывает взрыв основного заряда ВВ мины.
В процессе взрыва из облицовки мины формируется кумулятивная струя, которая пробивает днище танка и выводит из строя его внутренние агрегаты и экипаж.
При срабатывании мины под гусеницей танка выбрасывания взрывателя и образования кумулятивной струи не происходит. Разрушение элементов ходовой части танка в этом случае происходит за счет фугасного действия при взрыве заряда ВВ мины.
Подготовка мины к установке
Для подготовки мины к установке необходимо выполнить следующие действия:
— осмотреть мину на отсутствие механических повреждений и проверить комплектность;
— проверить соответствие установленного во взрыватель дистанционного механизма способу установки мин;
— снарядить мину детонатором;
— активировать ампульный источник тока (установить в мину сменный источник тока);
— установить рукоятку перевода взрывателя мины в боевое положение.
Устанавливать сменный источник тока (элемент А-332) необходимо при отсутствии во взрывателе ампульного источника тока МЦ-0,7А.
Для установки источника тока необходимо выполнить следующие действия:
— убедиться, что рукоятка перевода взрывателя находится в транспортном положении;
— вставить выступы ключа в углубления заглушки под источник тока;
— вывернуть ключом заглушку;
— установить элемент А-332 в заглушку выпуклой частью торца наружу;
— завернуть ключом заглушку с источником тока до упора и проконтролировать, чтобы она не выступала за верхнюю плоскость взрывателя;
— снять булавку с чеки дистанционного (пускового) механизма взрывателя;
— снять чеку дистанционного (пускового) механизма (рис. 3.17).
Если во взрыватель установлен ампульный источник тока, то при подготовке мины к установке требуется его активация (пуск).
Для активации ампульного источника тока необходимо выполнить следующие действия:
— вырвать за красную петлю полиэтиленовую заглушку из гнезда источника тока;
— вставить в гнездо заглушки источника тока крюкообразный конец ключа и прижать рукой другой его конец до упора в корпус взрывателя;
— вынуть ключ из гнезда (рис. 3.18).
Для установки рукоятки перевода взрывателя мины в боевое положение необходимо выполнить следующие действия:
— снять пломбу со стопора рукоятки взрывателя;
— развернуть ключом стопор против хода часовой стрелки до упора;
— уложить рукоятку в гнездо зеленой поверхностью вверх (боевое положение);
— законтрить рукоятку стопором путем поворота его ключом по ходу часовой стрелки.
Подготовка мин к установке проводится отделением из 7 чел. Отделение делится на три расчета по 2 чел.
Первый расчет вскрывает ящики с минами, проверяет комплектность, проводит их осмотр и при необходимости замену механизмов перевода взрывателей (дистанционного на пусковой).
Второй расчет устанавливает во взрывателе мин источники тока (активирует ампульные источники тока) и снаряжает мины детонаторами.
Третий расчет относит подготовленные к установке мины на исходный рубеж, погрузочную площадку или укладывает мины в упаковку.
