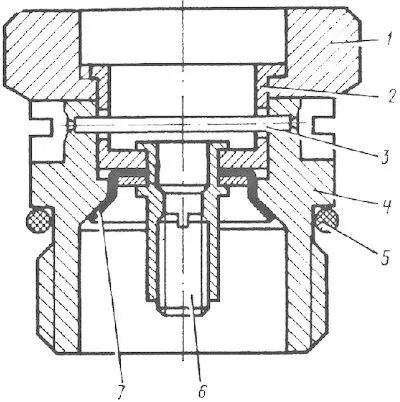

Рис. 3.13. Пусковой механизм [4, с. 10]:

1 — крышка; 2 и 4 — втулки; 3 — чека; 5 — кольцо резиновое; 6 — винт; 7 — колпачок

Пусковой механизм (рис. 3.13), в отличие от дистанционного механизма, не имеет нити для дистанционного пуска. Он состоит из втулки 2 , крышки 1 (черного цвета), втулки 4 с винтами 6 и колпачком 7 и срезной чеки 3 . Крышка пускового механизма удерживается во втулке 4 с помощью втулки 2 , колпачка 7 и срезной чеки 3 . Винтом 6 пусковой механизм удерживает шток гидрозамедлителя 8 (рис. 3.11) в прижатом положении. Усилие срыва крышки пускового механизма такое же, как и у дистанционного механизма.

Взрыватель мины допускает снаряжение его двумя типами источника тока — ампульным МЦ-0,7А, устанавливаемым на заводе-изготовителе, или гальваническим элементом А-332, устанавливаемым перед применением мины.

Конструкция заглушки 13 источника тока зависит от типа применяемого источника тока (рис. 3.11).

При использовании во взрывателе встроенного источника тока центральное отверстие заглушки закрыто полиэтиленовой заглушкой 2 с петлей из ленты красного цвета, а при использовании сменного источника тока верхняя часть заглушки 13 выполнена сплошной с углублением под выступы ключа.

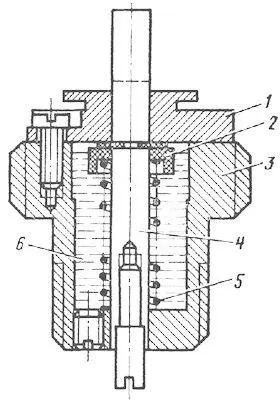

Рис. 3.14. Гидрозамедлитель [4, с. 11]:

1 — крышка; 2 — поршень; 3 — корпус; 4 — шток; 5 — пружина; 6 — каучук

Рукоятка 15 с валиком через пружину 6 кручения соединена с движком 7 предохранительно-исполнительного механизма взрывателя и предназначена для перевода взрывателя из транспортного положения в боевое. Цвет поверхности рукоятки, обращенной наружу, соответствует положению: красный — транспортному, защитный — боевому. Рукоятка законтрена стопором 17 и опломбирована пломбой 16 . Стопор рукоятки имеет с наружной стороны паз под крюкообразный выступ ключа.

Гидрозамедлитель обеспечивает время дальнего взведения взрывателя от 20 до 700 с (рис. 3.14). Он установлен в центральном гнезде корпуса взрывателя под дистанционным (пусковым) механизмом.

Гидрозамедлитель состоит из корпуса 3 , крышки 1 , штока 4 , поршня 2 и пружины 5 . Корпус заполнен морозостойким каучуком 6 . В исходном положении шток гидрозамедлителя прижат в нижнее положение и удерживается в нем контрящими элементами дистанционного и пускового механизма.

Электронный блок предназначен для обработки, усиления и преобразования сигнала, создаваемого движущейся техникой, в электрический сигнал.

Электронный блок размещается внутри корпуса взрывателя. Несущим узлом блока является основание 4 (рис. 3.11), к которому крепятся с одной стороны печатная плата 12 с радиоэлементами, магнитопровод с индукционной катушкой датчика, а с другой стороны — корпус 10 предохранительно-исполнительного механизма взрывателя. Основание электронного блока жестко крепится к корпусу взрывателя посредством обжатия кожуха 5 . Для повышения механической прочности внутренний объем корпуса с электронным блоком залит пенополиуретаном.

Предохранительно-исполнительный механизм взрывателя предназначен для воспламенения пороха ВЗ и пуска ПИМ мины при срабатывании взрывателя, механического разрыва в огневых цепях «взрыватель — ВЗ», «взрыватель — ПИМ» и для разрыва электрической цепи взрывателя в транспортном положении.

Предохранительно-исполнительный механизм состоит из корпуса 10 (рис. 3.11) и движка 7 , в котором установлены капсюли-детонаторы 24 и поворотная пружина 6 . Центральный капсюль-детонатор закреплен в движке бойком 23 , а боковой — резьбовой втулкой 26 .

В корпусе предохранительно-исполнительного механизма размещены электровоспламенитель 21 , пиротехнический усилитель 22 , неподвижный штыревой контакт 19 и поворотный контакт 20 , имеющий механическую связь с движком 7 . В транспортном положении контакты 19 и 20 разомкнуты.

Вышибной заряд предназначен для удаления взрывателя и маскировочного слоя грунта из зоны формирования кумулятивной струи перед взрывом мины. Вышибной заряд 2 (рис. 3.9) состоит из дюралюминиевого корпуса 17 , снаряженного пороховым зарядом. Крепление ВЗ на взрывателе производится с помощью резинового кольца 10 .

Предохранительно-исполнительный механизм предназначен для инициирования детонатора мины (после срабатывания вышибного заряда) и для обеспечения безопасности мины при хранении и транспортировке. Предохранительно-исполнительный механизм (рис. 3.15) состоит из втулки 1 , дюралюминиевой срезаемой крышки 3 , кожуха 10 с передаточным зарядом 11 . На срезаемой крышке закреплены стальное жало 4 и удерживающе-направляющие штоки 5 . Внутри ПИМ расположен корпус 2 , в котором установлены втулка 1 с капсюлем-воспламенителем КВ-Н-1 и замедлитель 9 . В пазе корпуса установлен движок 12 с капсюлем-детонатором 13 , поджимаемым пружиной 14 и удерживаемым от перемещения штоками 5 крышки 3 .

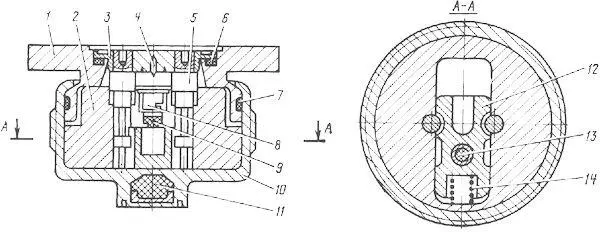

Рис. 3.15. Предохранительно-исполнительный механизм [4, с. 12]:

1 — втулка; 2 — корпус; 3 — крышка; 4 — жало; 5 — шток; 6 и 7 — кольца уплотнения; 8 — капсюль-воспламенитель; 9 — замедлитель; 10 — кожух; 11 — заряд передаточный; 12 — движок; 13 — капсюль-детонатор; 14 — пружина

В транспортном положении за счет стопорения движка 12 обеспечивается механический разрыв огневой цепи на участках «замедлитель — капсюль-детонатор» и «капсюль-детонатор — передаточный заряд».

Герметичность ПИМ обеспечивается резиновыми кольцами 6 и 7 .

Детонатор предназначен для инициирования заряда ВВ мины. Детонатор (рис. 3.9) состоит из дюралюминиевого корпуса 15 , снаряженного взрывчатым веществом 13 массой 0,14 кг. Для крепления в мине детонатор имеет фланец, образованный при завальцовке корпуса.

Структурная электрическая схема взрывателя (рис. 3.16) вырабатывает сигнал с индукционного датчика 1 , который разделяется частотными фильтрами 2 и 3 на две составляющие: инфранизкочастотного (ИНЧ) и звукового (ЗЧ) диапазонов, каждая из которых обрабатывается соответствующим каналом. Выходы каналов через схему 12 совпадения подключены на вход исполнительного устройства 13 . При совпадении во времени появляется сигнал, вызывающий срабатывание исполнительного устройства.
