Дмитрий Шуняков - Противотанковые мины Вооруженных сил Российской Федерации

Противотанковая мина ТМ-89 предназначена для минирования местности против танков и другой подвижной техники противника. Принята на вооружение в 1990 г. Основные тактико-технические характеристики мины ТМ-89 представлены в табл. 3.5.

Таблица 3.5

Основные тактико‑технические характеристики мины ТМ‑89

Мина ТМ-89 поставляется в комплекте, состав которого представлен в таблице 3.6.

Таблица 3.6

Состав комплекта противотанковой противоднищевой мины ТМ‑89

Мины поставляются с завода-изготовителя с встроенными взрывателями и установленными в них дистанционными механизмами (с красной крышкой) для установки заградителем ГМЗ-3 или вручную.

Комплект пусковых механизмов (с крышкой черного цвета) предназначен для установки мин с вертолетного раскладчика ВМР-2.

Пусковые механизмы устанавливаются во взрыватели вместо дистанционных механизмов перед применением мин.

Устройство мины

Мина (рис. 3.9) состоит из боевой части, взрывателя 1 , вышибного заряда ВЗ 2 , предохранительно-исполнительного механизма ПИМ 14 и детонатора.

Сборка боевой части с взрывателем, ВЗ и ПИМ производится на заводе-изготовителе. Установка детонатора в мину производится перед ее применением.

Боевая часть состоит из стального корпуса 7 с кумулятивной облицовкой 9 , снаряженного зарядом ВВ 8 . В верхней части корпуса имеется кольцевой узел крепления взрывателя, содержащий стальное 5 и дюралюминиевое 4 кольца и резиновую прокладку 3 .

Стальное дно мины (рис. 3.10) соединено с корпусом закаткой и имеет две заливочные горловины 2 , закрытые крышками 3 , и скобу 5 с матерчатой ручкой 6 для переноски мины, стакан 16 под детонатор (рис. 3.9), закрытый в транспортном положении полиэтиленовой заглушкой 8 , и узел крепления детонатора.

Узел крепления детонатора имеет стальную крышку 7 с пружинным фиксатором 10 , закрепленную на дне с помощью петли 4 и закрытую в транспортном положении лентой 1 красного цвета.

Взрыватель предназначен для подрыва заряда ВВ мины при воздействии на нее магнитного поля танка, бронетранспортера или автомобиля (рис. 3.11).

Взрыватель состоит из корпуса 1 , дистанционного механизма 3 , гидрозамедлителя 9 , электронного блока, предохранительно-исполнительного механизма и содержит элементы огневой цепи: электровоспламенитель 21 , пиротехнический усилитель 22 и два капсюля-детонатора 24 . Снизу корпус взрывателя закрыт кожухом 5 .

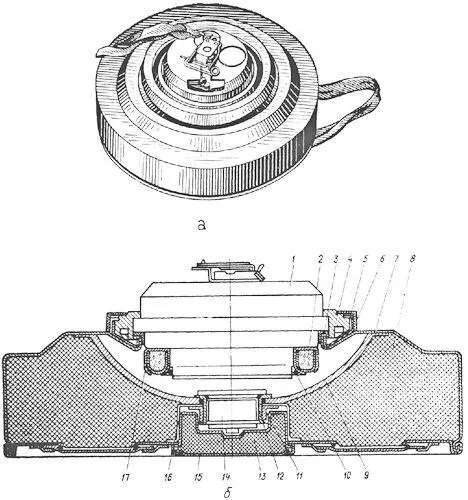

Рис. 3.9. Противотанковая мина ТМ-89 [4, с. 3]:

а — общий вид; б — разрез; 1 — взрыватель; 2 — вышибной заряд; 3 — прокладка; 4, 5, 6 и 10 — кольца; 7 — корпус; 8 — заряд ВВ; 9 — облицовка кумулятивная; 11 — фланец; 12 — втулка: 13 — ВВ детонатора; 14 — предохранительно-исполнительный механизм; 15 — корпус детонатора; 16 — стакан; 17 — корпус вышибного заряда

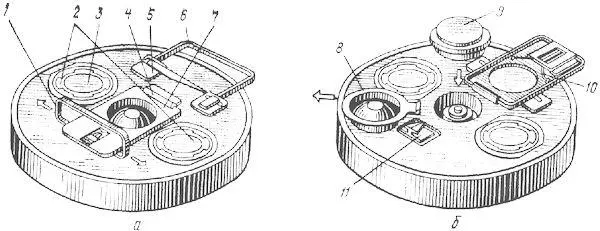

Рис. 3.10. Противотанковая мина ТМ-89, вид с донной части [4, с. 4]:

а — транспортное положение; б — положение перед установкой детонатора в мину; 1 — лента; 2 — горловина заливочная; 3 и 7 — крышки; 4 — петля; 5 и 11 — скобы; 6 — ручка; 8 — заглушка; 9 — детонатор; 10 — фиксатор

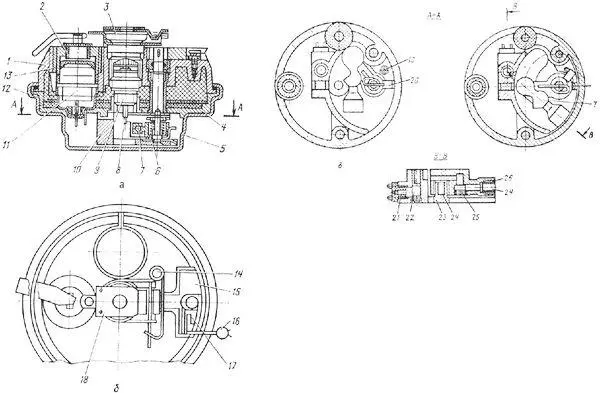

Рис. 3.11. Взрыватель мины ТМ-89 [4, с. 6–7]:

а — разрез; б — вид сверху; в — транспортное положение; г — боевое положение; 1 — корпус; 2 и 13 — заглушки; 3 — механизм дистанционный; 4 — основание электронного блока; 5 — кожух; 6 — пружина; 7 — движок; 8 — шток гидрозамедлителя; 9 — гидрозамедлитель; 10 — корпус предохранительно-исполнительного механизма; 11 — ампульный источник тока МЦ-0,7А; 12 — плата с радиоэлементами; 14 — булавка; 15 — рукоятка; 16 — пломба; 17 — стопор; 18 — чека; 19 — контакт штыревой; 20 — поворотный контакт; 21 — электровоспламенитель; 22 — усилитель пиротехнический; 23 — боек; 24 — капсюль-детонатор; 25 — чашка; 26 — втулка

Корпус 1 взрывателя изготовлен из алюминиевого сплава. На верхней части корпуса размещены дистанционный (пусковой) механизм с чекой 18 , заглушка 13 источника тока 11 , рукоятка 15 с валиком и стопор 17 .

Дистанционный механизм предназначен для приведения в действие ПИМ и для обеспечения безопасности при установке мин заградителем ГМЗ-3 и вручную. Дистанционный механизм (рис. 3.12) состоит из втулки 3 , крышки 1 (красного цвета), катушки 5 с капроновой нитью и скобы 6 .

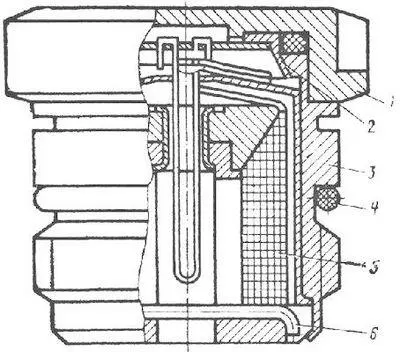

Рис. 3.12. Дистанционный механизм [4, с. 9]:

1 — крышка; 2 — колпачок; 3 — втулка; 4 — кольцо резиновое; 5 — катушка с нитью; 6 — скоба

Крышка удерживается во втулке за счет развальцованного колпачка 2 . Усилие срыва крышки 300–1000 Н (30–100 кгс). Для предохранения крышки от случайного взрыва на нее надевается чека 18 (рис. 3.11), которая застегивается булавкой 14 .

Нить, намотанная на катушку, удерживает скобу 6 (рис. 3.12) в нижнем положении. Один конец нити прикреплен к крышке 1 дистанционного механизма, второй свободен. Скоба удерживает шток 8 (рис. 3.11) гидрозамедлителя в прижатом состоянии и не дает возможности движку 7 предохранительно-исполнительного механизма взрывателя перевестись в боевое положение.
