Мина ТМ-72 состоит из корпуса, снаряженного кумулятивным зарядом с дополнительным детонатором, и неконтактного взрывателя МВН-80 (рис. 3.1). Мина для переноски имеет съемную ручку из тесьмы.

Корпус 4 мины металлический, имеет в центре стакан 5 с резьбой для ввинчивания взрывателя 2 . Сбоку на корпусе имеется очко для заливки заряда ВВ. При отсутствии взрывателя резьбовая часть стакана закрывается полиэтиленовой пробкой 6 . Для герметичности соединения мины с взрывателем служит резиновая прокладка 7 .

Кумулятивный заряд 8 имеет кольцевую кумулятивную полость со стальной облицовкой 9 . Для обеспечения лучшего формирования кумулятивной струи имеется вкладыш 11 из пенопласта с металлической шайбой 10 . Дополнительным детонатором 12 служит тротиловая шашка массой 20 г, закрепленная снизу стакана для взрывателя.

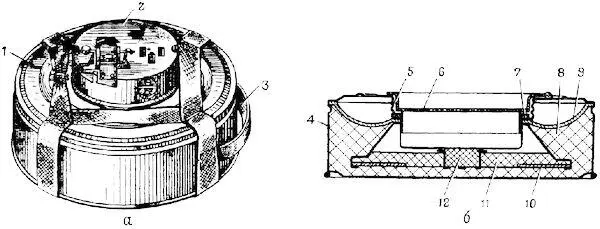

Рис. 3.1. Противотанковая противоднищевая мина ТМ-72 [3, кн. 3, с. 52]:

а — общий вид мины со взрывателем МВН-72; б — разрез мины без взрывателя; 1 — мина; 2 — взрыватель; 3 — ручка; 4 — корпус; 5 — стакан; 6 — пробка; 7 — прокладка; 8 — заряд; 9 — облицовка кумулятивной полости; 10 — шайба; 11 — вкладыш; 12 — дополнительный детонатор

Минный взрыватель МВН-80 предназначен для снаряжения противотанковых мин серии ТМ-62 и мин ТМ-72 и обеспечивает их подрыв под всей проекцией движущихся целей. Взрыватель позволяет устанавливать мины средствами механизации и вручную, а также допускает включение его электрической схемы с помощью прибора управления ПУВ-80 с последующим ручным переводом из боевого положения в транспортное. Основные характеристики взрывателя МВН-80 представлены в табл. 3.2.

Таблица 3.2

Основные тактико‑технические характеристики взрывателя МВН‑80

Минный взрыватель МВН-80 поставляется в комплекте (табл. 3.3).

Таблица 3.3

Состав комплекта взрывателя МВН‑80

Устройство

Взрыватель состоит из корпуса, предохранителя, механизма дальнего взведения (МДВ), контактного и неконтактного датчиков цели (рис. 3.2).

Для ввинчивания взрывателя в мину корпус 1 имеет резьбу и пазы под ключ. Сверху на корпусе расположены предохранитель 3 с чекой 4 , гнездо под источник тока, закрытое крышкой 2 , рукоятка 5 перевода взрывателя из транспортного положения в боевое и обратно. Рукоятка соединена с пружиной 9 (рис. 3.3) поворотного движка 10 . В нижней части корпуса расположены микровыключатель и элементы огневой цепи: электровоспламенитель 14 , замедлитель 13 , капсюль-детонатор 15 , дополнительный детонатор 12 , детонатор 11 .

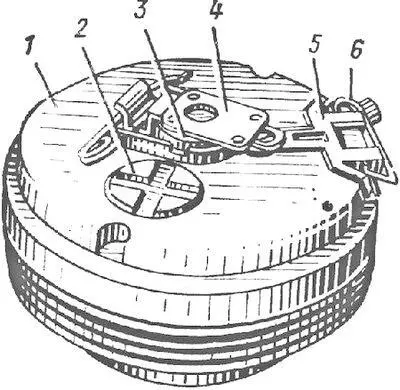

Рис. 3.2. Общий вид взрывателя МВН-80 [3, кн. 6, с. 87]:

1 — корпус; 2 — крышка; 3 — предохранитель; 4 — чека; 5 — рукоятка перевода; 6 — булавка

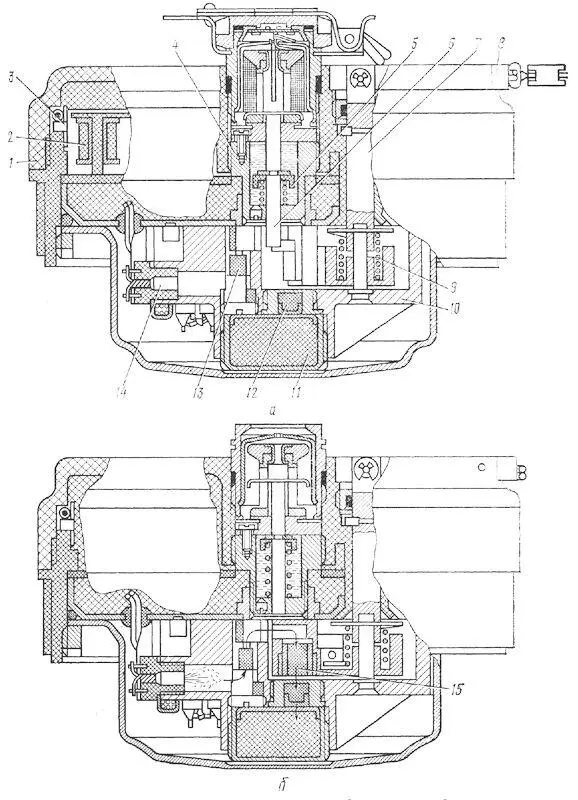

Рис. 3.3. Взрыватель МВН-80 [3, кн. 6, с. 88]:

а — транспортное положение; б — боевое положение; 1 — корпус; 2 — неконтактный датчик цели; 3 — контактный датчик цели; 4 — механизм дальнего взведения; 5 — поршень; 6 — шток; 7 — поворотная ось; 8 — рукоятка перевода; 9 — пружина; 10 — поворотный движок; 11 — детонатор; 12 — дополнительный детонатор; 13 — замедлитель; 14 — электровоспламенитель; 15 — капсюль-детонатор

Механизм дальнего взведения 4 состоит из подпружиненного поршня 5 со штоком 6 , помещенных в жидкий каучук.

Контактный датчик цели 3 представляет собой двужильный провод, уложенный на круговой нож.

Неконтактный датчик цели имеет два канала: рабочий, работающий по цели, и канал выключения, работающий от сигнала прибора управления ПУВ-80. Рабочий канал состоит из неконтактного датчика (катушки индуктивности) и электронного реле, содержащего электрическую схему обработки сигнала цели, электромагнитное реле и боевой конденсатор. Канал выключения имеет катушку индуктивности и электрическую схему обработки сигнала от ПУВ-80.

Во взрывателе применяются предохранители двух типов: с черной крышкой — для установки мин с вертолета, и с красной крышкой — для установки мин заградителями и вручную. Предохранитель с красной крышкой имеет нить длиной около 4 м для дистанционного запуска механизма дальнего взведения (рис. 3.4).

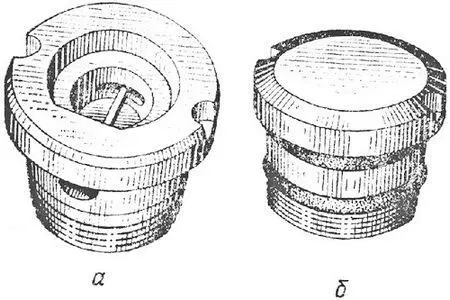

Рис. 3.4. Предохранитель [3, кн. 6, с. 89]:

а — для установки мин с вертолета;

б — для установки мин заградителями и вручную

Принцип действия

В транспортном положении электровоспламенитель и источник тока отключены от электрической схемы, движок удерживается штоком механизма дальнего взведения, капсюль-детонатор отведен от дополнительного детонатора.

При переводе рукоятки в боевое положение (зеленой поверхностью вверх) заводится пружина движка. После срыва крышки предохранителя (и вытягивания из него нити, если это предохранитель с красной крышкой) шток механизма дальнего взведения поднимается вверх и через 20–400 с освобождает движок. Движок поворачивается и устанавливается в боевое положение, совмещая капсюль-детонатор с дополнительным детонатором и нажимая кнопку микровыключателя, замыкает контакты, подключающие источник тока и электровоспламенитель к электрической схеме. Через 3–5 с заряжается боевой конденсатор, взрыватель переходит в боевое положение. Контакт электромагнитного реле остается разомкнутым.
