Накольный механизм предназначен для накола капсюля- детонатора 20 при воздействии цели на нажимную крышку. Накольный механизм размещен в корпусе 8 и состоит из ударника 9 с жалом, шарика 10 , подвижной 11 и неподвижной 12 втулок, резиновой мембраны 13 , соединенной подвижной втулкой 11 , и пружины 14 .

Дроссельное устройство предназначено для обеспечения времени срабатывания накольного механизма, превышающего время воздействия на нажимную крышку каткового трала и заряда разминирования. Дроссельное устройство состоит из втулки 15 , размещенной в корпусе 3 , дросселя 16 и обратного клапана 17 .

Предохранительно‑детонирующий механизм предназначен для предохранения взрывателя в служебном обращении и подрыва детонатора взрывателя при наезде цели. Он состоит из корпуса 18 , в котором размещены движок 13 с капсюлем-детонатором КД-Н-18 20 , корпус 21 с резиновым колпачком 22 , пружина 23 и защелка 24 с резиновой защелкой 25 . В нижней части корпуса 18 размещен детонатор 26 , имеющий форму полукольца. Детонатор представляет из себя заряд ЭВВ весом 6 г. В корпус 21 ввернута трубка 27 , соединяющая воздушные полости под нажимной крышкой и перед резиновым колпачком 22 . Снизу предохранительно- детонирующий механизм закрыт стаканом 28 . Для ввертывания взрывателя в мину на боковых поверхностях корпуса 3 выполнены пазы под ключ и очковая резьба.

Пластинчатый ключ (рис. 2.23 а ), предназначен для ввертывания взрывателя в очко мины с плотным поджатием прокладки и вывертывания взрывателя из очка мины, а также вывинчивания винта, удерживающего транспортную крышку на взрывателе.

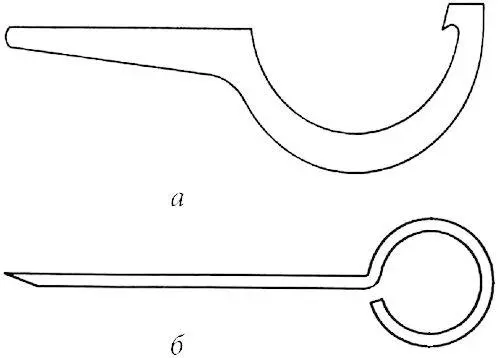

Рис. 2.23. Элементы взрывателя ВТ-17 [3, кн. 3, с. 38]:

а — пластинчатый ключ; б — булавка

Булавка (рис. 2.23 б ) предназначена для прокола боковой поверхности взрывателя в целях приведения его в неработоспособное состояние.

Принцип действия взрывателя ВТ‑17

При установке мины, снаряженной взрывателем BT-17, вывинчивается винт 6 и снимается транспортная крышка 5 .

При воздействии на нажимную крышку 1 катка танка или колеса бронетранспортера в воздушном объеме под нажимной крышкой создается давление воздуха, которое через трубку 27 передается в полость перед колпачком 22 , и через него — в движок 19 . Под действием давления воздуха движок 19 , перемещаясь и сжимая пружину 23 , отжимает вверх подпружиненную резиновой растяжкой 25 защелку 24 до тех пор, пока язычок защелки не зайдет в паз движка и не зафиксирует его в боевом положении, при этом капсюль-детонатор 20 встанет напротив детонатора 26 . Одновременно воздух через отверстие в дросселе 16 , отжимая боковую поверхность обратного клапана 17 дроссельного устройства, проходит в полость над мембраной 13 накольного механизма. Вследствие малого сечения дроссельного отверстия движок встает в боевое положение раньше, чем срабатывает накольный механизм. При возникновении над мембраной избыточного давления воздуха она давит на подвижную втулку 11 накольного механизма, которая, сжимая пружину 14 , опускается вниз. При совмещении оси отверстия на подвижной втулке 11 с осью шарика 10 шарик выкатывается в отверстие и освобождает ударник 9 , который накалывает капсюль-детонатор 20 , вызывая при его срабатывании взрыв детонатора 26 .

В случае, если время воздействия на нажимную крышку мало, например, от катка трала, катка (колеса) цели, движущейся с высокой скоростью, над мембраной 13 не успевает создаться необходимое давление воздуха для срабатывания накольного механизма. При последующих воздействиях на нажимную крышку давление воздуха над мембраной будет повышаться, так как обратный клапан 17 дроссельного устройства будет препятствовать выходу воздуха из пространства под мембраной, что приведет к срабатыванию накольного механизма.

Порядок установки

Для установки взрывателя ВТ-17 в мину необходимо совершить следующие действия:

— вынуть взрыватель из упаковки и осмотреть его на предмет отсутствия механических повреждений, убедиться, что транспортная крышка установлена и закреплена винтом;

— ввернуть взрыватель в очко мины с плотным поджатием прокладки, для чего взрыватель подтянуть ключом.

Установка мин с взрывателями на местности

Мины с взрывателями могут устанавливаться на местности как механизированным способом с помощью гусеничного минного заградителя ГМЗ-3, вертолетного оборудования ВМР-2, так и вручную.

Установка мин вручную производится в соответствии с действующими инструкциями и наставлением по установке противотанковых мин. При этом после установки мины на грунт или в лунку необходимо вывинтить винт и снять транспортную крышку.

Установка с помощью гусеничного минного заградителя ГМЗ-3, вертолетного оборудования ВМР-2 производится в соответствии с действующими инструкциями по их применению.

Вывинчивание винта и снятие транспортной крышки производятся при раскладке с ГМЗ-3 — перед загрузкой в кассеты минного заградителя, при раскладке с системы ВМР-2 — перед загрузкой в кассеты системы.

Механизмы перевода мин в боевое положение заградителей и системы ВМР-2 устанавливаются в нерабочее положение.

Взведение взрывателя происходит при непосредственном воздействии колеса (катка) цели на нажимную крышку взрывателя.

При возникновении нештатной ситуации (застревании, заклинивании мины с взрывателем в выдающих механизмах средств механизации минирования) необходимо для приведения взрывателя в неработоспособное состояние проколоть боковую поверхность нажимной крышки взрывателя булавкой, что вызовет его разгерметизацию.

Порядок перевода взрывателя в неработоспособное состояние

В случае застревания или заклинивания мины в выдающем механизме средств механизации взрыватель приводится в неработоспособное состояние путем прокалывания боковой поверхности нажимной крышки 1 булавкой 2 в направлении стрелки Д (рис. 2.24).

Требования безопасности

Взрыватель BT-17 относится к классу 1, подклассу 1.2, группе совместимости F.

Во избежание самовывинчивания при транспортировании взрыватели после ввертывания в мины должны быть подтянуты ключом. Ввертывание при наличии в запальном стакане мины песка, грязи и других посторонних предметов не допускается.

Запрещается транспортирование мин с взрывателями без упаковки (навалом), без транспортных чек и предохранительных скоб.
