Рис. 2.24. Перевод взрывателя ВТ-17 в неработоспособное состояние [3, кн. 3, с. 39]:

1 — крышка нажимная; 2 — булавка; 3 — взрыватель ВТ-17

Чеки и скобы удаляются только после установки мин с взрывателями в лунку (при ручной установке) или при раскладке с ГМЗ-3 — перед загрузкой в кассеты минного отделения заградителя, при раскладке с системы ВМР-2 — перед загрузкой в кассеты системы.

Категорически запрещается бросать ящики с взрывателями при погрузочно-разгрузочных работах и транспортировании.

Взрыватели в упаковках, случайно упавшие с высоты более 1,5 м, использованию не подлежат.

Запрещается транспортировка ящиков с взрывателями авиационным транспортом без прокола полиэтиленового пакета.

Детонирующее устройство ДУ‑62 предназначено для снаряжения мин серии ТМ-62 при использовании их в качестве подрывных зарядов. Масса детонирующего устройства ДУ-62 — 0,23 кг, масса детонатора — 0,036 кг, диаметр — 125 мм, высота — 60 мм.

Детонирующее устройство ДУ-62 состоит из корпуса (пластмассового) и стакана с детонатором (рис. 2.25).

Корпус 1 имеет наружную резьбу для ввинчивания в мину и выступы для ключа. В центре корпуса сверху имеется резьбовое гнездо для ввинчивания электродетонатора ЭДП-р (зажигательной трубки ЗТП), закрытое пробкой 2 .

В стакане 3 размещается детонатор 4 — тротиловая шашка с гнездом под капсюль-детонатор № 8.

При использовании мин серии ТМ-62 в качестве подрывных зарядов с применением ДУ-62 необходимо:

— вывинтить из мины пробку (взрыватель);

— ввинтить в мину ДУ-62 и подтянуть его ключом;

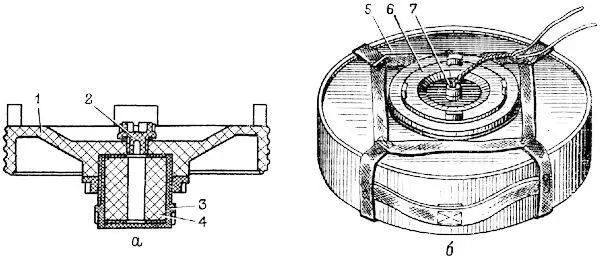

Рис. 2.25. Детонирующее устройство ДУ-62 [3, кн. 3, с. 48]:

а — разрез; б — общий вид мины ТМ-62П3, снаряженной детонирующим устройством ДУ-62 и электродетонатором ЭДП-р; 1 — корпус; 2 — пробка; 3 — стакан; 4 — детонатор; 5 — мина; 6 — детонирующее устройство ДУ-62; 7 — электродетонатор ЭДП-р

— закрепить (привязать за ручку, установить) мину на подрываемом объекте;

— вывинтить пробку из резьбового гнезда в корпусе ДУ-62;

— присоединить электродетонатор ЭДП-р к проводной сети;

— ввинтить ЭДП-р (зажигательную трубку ЗТП) в резьбовое гнездо ДУ-62.

Требования безопасности при обращении с минами серии ТМ‑62

Длительное хранение на складах и транспортирование мин серии ТМ-62 и взрывателей железнодорожным транспортом производятся раздельно в заводской упаковке.

Снаряжение мин серии ТМ-62 взрывателями производится в войсках, на полевых складах, при подготовке мин к установке.

Допускается временное хранение мин серии ТМ-62, снаряженных взрывателями (в транспортном положении), на полевых складах и транспортирование их на автомобилях и вертолетах в упаковке для мин и кассетах заградителей ГМЗ-3.

Взведение (перевод) взрывателей в боевое положение производится при установке их средствами механизации или вручную на месте установки.

Запрещается:

— хранить, транспортировать и переносить мины, снаряженные взрывателями, находящимися в боевом положении;

— устанавливать средствами механизации мины с взрывателями МВП-62М и МВП-62 ранее истечения 20 мин с момента перевода из боевого положения в безопасное;

— устанавливать мины ТМ-62Т с вертолетов.

Подготовка к установке мин серии ТМ‑62

Мины серии ТМ-62 снаряжаются взрывателями заблаговременно на полевом складе.

Для снаряжения мин взрывателями МВЧ-62, МВЗ-62, МВП-62М, МВП-62 необходимо:

— вывинтить (вынуть) пробку из мины и осмотром убедиться в правильности положения резиновой прокладки в очке мины;

— ввинтить в мину взрыватель и подтянуть его ключом (ключ накладывается: на взрыватель МВЧ-62 и МВЗ-62 — вниз штифтами, которыми зацепляется за выступы щитка; на взрыватель МВП-62М и МВП-62 — вырезами на выступы вверх штифтами).

Мины, снаряженные взрывателями МВЧ-62, МВЗ-62, МВП-62М, МВП-62, перевозятся к месту установки в кассетах заградителя ГМЗ-2 или вертолета, оборудованного ВМР-1 (ВМР-2), или в упаковке.

Для снаряжения мины взрывателем МВШ-62 необходимо:

— вывинтить (вынуть) пробку из мины и осмотром убедиться в правильном положении прокладки в мине;

— проверить положение переводного крана — кран должен находиться в предохранительном положении (красной лыской в сторону буквы «П»);

— проверить плотность прилегания нижнего среза предохранительного колпака к корпусу взрывателя (если колпак отвинтился, то довинтить его);

— ввинтить взрыватель в мину и подтянуть его ключом;

— повернуть переводной кран ключом (пластинкой) против часовой стрелки в боевое положение (красной лыской в сторону буквы «Б»).

Установка мин серии ТМ‑62 вручную

Установка мин серии ТМ-62 с взрывателями МВЧ-62, МВЗ-62, МВП-62М, МВП-62 вручную производится:

— в рыхлом и среднем грунте — верх взрывателя заподлицо с поверхностью грунта;

— в твердом грунте — с возвышением части взрывателя, выступающим из мины, над поверхностью грунта (рис. 2.26).

Для установки мины серии ТМ-62 с взрывателями МВЧ-62, МВЗ-62, МВП-62М, МВП-62 вручную необходимо:

— отрыть лунку и установить в нее мину;

— снять с взрывателя предохранительную чеку и резко нажать большим пальцем кнопку пускателя (после прожатия пускателя взрывателей МВЧ-62 и МВЗ-62 должен быть слышен шум работающего часового механизма);

— замаскировать мину.

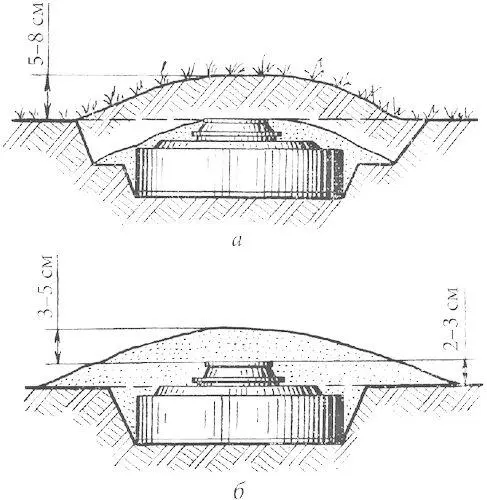

Рис. 2.26. Установка мины серии ТМ-62 с взрывателями МВЧ-62, МВЗ-62, МВП-62М, МВП-62 [3, кн. 3, с. 44]:

а — в грунт средней твердости и в рыхлый грунт; б — в твердый грунт

Для установки мины серии ТМ-62 с взрывателем МВШ-62 вручную необходимо:

— отрыть лунку и установить в нее мину (при отрывке лунки в грунте с дерновым покровом дерн разрезается в форме буквы «Н» с тем, чтобы в средний разрез проходил штырь взрывателя);

— при установке мины с длинным удлинителем закрепить мину, как это описано выше (рис. 2.27);

— повернуть переводной кран в боевое положение (красной лыской против буквы «Б»);

— замаскировать мину;

— свинтить предохранительный колпак;

— надеть на головку штыря взрывателя удлинитель и закрепить его винтом.

Обезвреживание

Для обезвреживания мин с взрывателями МВЧ-62, МВЗ-62, МВП-62М, МВП-62 необходимо выполнить следующие действия:

— снять с мины маскировочный слой, с помощью кошки сдернуть мину с места;

— перевести взрыватель из боевого положения в транспортное;
