Дмитрий Шуняков - Противотанковые мины Вооруженных сил Российской Федерации

Взрыватель срабатывает от изменения магнитного поля Земли, вызываемого проходящей над миной целью (танк, автомобиль и т. п.). При изменении магнитного поля в неконтактном датчике (катушке индуктивности) рабочего канала взрывателя наводится электрический сигнал, который после обработки в электронной схеме вызывает срабатывание электромагнитного реле. Электровоспламенитель подключается к боевому конденсатору и срабатывает, вызывая воспламенение огневой цепи взрывателя и взрыв мины.

При наезде на взрыватель его крышка продавливается, круговой нож контактного датчика перерезает провод и закорачивает его жилы, подключая электровоспламенитель к боевому конденсатору.

Для перевода взрывателя из боевого положения в безопасное с прибора управления подается сигнал на выключение. Этот сигнал принимается датчиком канала выключения. Блокирующее устройство снимает заряд с боевого конденсатора и выключает электронное реле рабочего канала. После выключения электронного реле возможен безопасный перевод рукоятки в транспортное положение (красной поверхностью вверх).

Требования безопасности при обращении с взрывателем

При обращении с взрывателем МВН-80 необходимо всегда помнить, что взрыватель с источником тока, переведенный в боевое положение, срабатывает:

— от воздействия магнитного поля ферромагнитных предметов, перемещаемых вблизи взрывателя, включая мелкие по величине предметы (оружие, лопата, стальной щуп, предохранительная чека);

— от перемещения взрывателя в магнитном поле Земли;

— от воздействия магнитных полей, создаваемых транспортом, электроустановками, линиями электропередач, электрифицированными железными дорогами, радио- и радиолокационными станциями.

Запрещается:

— устанавливать мины с взрывателями ближе 200 м от линий электропередач, электрифицированных железных дорог, радио- и радиолокационных станций;

— использовать для минирования взрыватели, имеющие механические повреждения или упавшие с высоты более 2 м;

— использовать для минирования взрыватели, у которых высота выступания предохранителя больше глубины вилки ключа для ручного срыва крышки предохранителя.

Подготовка взрывателя к применению

Подготовка взрывателя к применению заключается в проверке соответствия типа установленного во взрыватель предохранителя способу установки мин, в снаряжении взрывателя источником тока, ввинчивании взрывателя в мину и установке рукоятки перевода в боевое положение.

Для подготовки взрывателя необходимо проверить его на предмет отсутствия механических повреждений и наличия соответствующего предохранителя с чекой, застегнутой булавкой; если предохранитель с черной крышкой, проверить наличие медной проволочной скобы-чеки. Рукоятка перевода взрывателя должна быть в транспортном положении, застегнута булавкой и опломбирована.

Если установленный во взрывателе предохранитель не соответствует способу установки, то необходимо заменить предохранитель.

Для замены предохранителя необходимо выполнить следующие действия:

— убедиться в отсутствии во взрывателе источника тока и нахождении рукоятки перевода в транспортном положении;

— снять булавку и чеку с крышки предохранителя;

— универсальным ключом (рис. 3.5) вывинтить предохранитель и на его место ввинтить предохранитель требуемого типа;

— вилкой ключа проконтролировать высоту выступания предохранителя над крышкой взрывателя (высота выступания — не больше глубины вилки ключа);

— поставить чеку на крышку ввинченного предохранителя и застегнуть ее булавкой;

— извлечь источник тока из упаковки и убедиться в пригодности его к применению (пригодными считаются элементы, до истечения срока сохранности которых осталось не менее двух месяцев, не имеющие следов подтекания электролита, коррозии и вспучивания стенок);

— зачистить контакты элемента;

— вывинтить ключом крышку гнезда под источник тока, вставить элемент центральным контактом вниз и завернуть крышку до упора;

— вывинтить из очка мины пробку, если при этом резиновая прокладка сместилась, поставить ее на место;

— ввинтить взрыватель в мину рукой и подтянуть его ключом;

— снять пломбу и булавку с рукоятки;

— поднять рукоятку вверх и повернуть ее против хода часовой стрелки до упора (на 180°);

— уложить рукоятку в гнездо зеленой поверхностью вверх (боевое положение);

— застегнуть рукоятку булавкой.

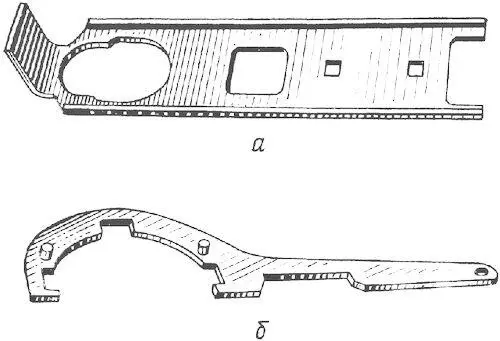

Рис. 3.5. Ключ [3, кн. 6, с. 91]:

а — универсальный; б — для ввинчивания взрывателя в мину

Установка мины

Подготовка мин к установке заключается в снаряжении взрывателей источниками тока и снаряжении мин взрывателями.

Для подготовки мин к установке отделением саперов в составе 7 чел. рекомендуется следующая организация работ:

— 2 чел. вскрывают ящики с взрывателями и снаряжают взрыватели источниками тока;

— 2 чел. вскрывают ящики с минами и снаряжают мины взрывателями;

— 2 чел. подносят ящики с минами к месту снаряжения и относят снаряженные мины на погрузочную площадку (в автомобиль, заградитель);

— 1 чел. (командир отделения) руководит работой отделения, контролирует правильность установки источников тока и подносит снаряженные источниками тока взрыватели к месту снаряжения мин.

Мины ТМ-72 устанавливаются:

— на поверхность грунта (зимой на снег);

— в грунт заподлицо с поверхностью грунта;

— в снег с маскировкой слоем снега до 15 см (рис. 3.6).

Для установки мины в грунт вручную необходимо:

— отрыть лунку глубиной 8–10 см по размеру корпуса мины;

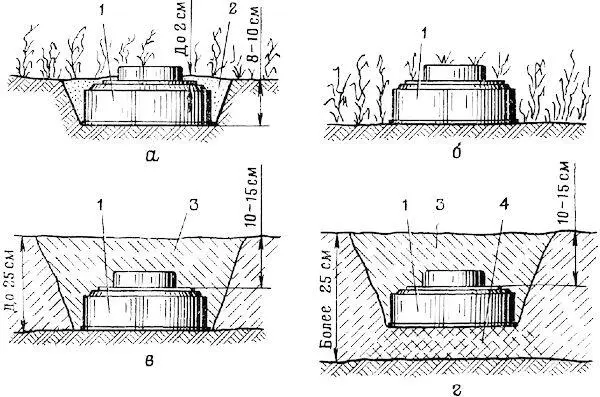

Рис. 3.6. Установка мины ТМ-72 [3, кн. 3, с. 59]:

а — в грунт; б — на поверхности грунта; в — в снег при толщине снега до 25 см; г — в снег при толщине снега более 25 см; 1 — мина; 2 — обсыпка и маскировка корпуса мины грунтом; 3 — маскировка рыхлым снегом; 4 — утрамбованный снег

— установить мину в лунку, а пустоту вокруг мины сбоку засыпать грунтом; лишний грунт, вынутый при отрывке лунки, замаскировать в углублениях на местности;

— замаскировать мину пригибанием травы, листьями, присыпать грунтом слоем до 2 см, пылью или другим местным материалом под фон окружающей местности;

— перевести взрыватель мины в боевое положение.

Для перевода взрывателя мины в боевое положение необходимо выполнить следующие действия:

— перевести рукоятку перевода взрывателя в боевое положение и закрепить булавкой;
