— снять чеку и сорвать ключом крышку предохранителя;

— удерживая крышку рукой, вытянуть нить из предохранителя на 0,5–1 м;

— взяв крышку и отходя от мины, вытянуть нить из предохранителя полностью и удалиться с места установки.

Снятие мины

Поиск и снятие мин, установленных с взрывателем МВН-80, допускается только с помощью прибора управления ПУВ-80.

Запрещается:

— производить поиск мин с помощью щупов;

— снимать мину, имеющую видимые механические повреждения взрывателя;

— снимать мину, если сигнал от взрывателя не прослушивается прибором управления или электрическая схема взрывателя не выключается;

— приближать к мине стальные предметы на расстояние менее вытянутой руки;

— переводить в транспортное положение рукоятку перевода взрывателя, не выключенного прибором управления.

Для поиска и снятия мин необходимо выполнить следующие действия:

— подготовить к работе прибор управления, включить и произвести поиск в нужном направлении;

— обнаружив мину с взрывателем по характерному сигналу в головных телефонах, подать сигнал на выключение взрывателя;

— убедиться в выключении взрывателя (сигнал в телефонах должен исчезнуть), снять маскировочный слой грунта и, придерживая рукой взрыватель от смещения, перевести рукоятку перевода взрывателя в транспортное положение и зафиксировать ее булавкой;

— извлечь мину из грунта.

Мины, у которых взрыватели не выключаются прибором управления или не переводятся в транспортное положение, уничтожаются накладными зарядами. Снятые мины и взрыватели могут использоваться для повторной установки после замены предохранителей и источников тока.

Если взрыватель имеет механические повреждения, в гнездо источника тока попали влага, грязь, то он повторной установке не подлежит.

Взрыватели, ранее установленные наземными средствами механизации и вручную, установке с вертолета не подлежат.

Взрыватели, использованные при установке мин с вертолета, повторному использованию не подлежат.

Прибор управления ПУВ-80 предназначен для обнаружения мин, снаряженных взрывателем МВН-80, и неконтактного выключения этого взрывателя. Обнаружение мин и выключение взрывателей допускается производить только в тех минных полях, на которые имеются формуляры. Основные характеристики прибора управления ПУВ-80 представлены в табл. 3.4.

Таблица 3.4

Основные тактико‑технические характеристики прибора управления ПУВ‑80

Устройство и принцип действия

Прибор управления (рис. 3.7) выполнен в виде переносного устройства и состоит из антенны 5 , содержащей приемную и излучающую катушки, пульта управления 2 , разъемной штанги 3 , головных телефонов 1 , соединительного кабеля 4 .

На панели пульта управления (рис. 3.8) имеются выключатель питания 1 , переключатель режимов 2 , кнопка 4 для подачи сигнала выключения, гнезда 3 для подключения головных телефонов. Функционально прибор управления состоит из канала обнаружения и канала выключения.

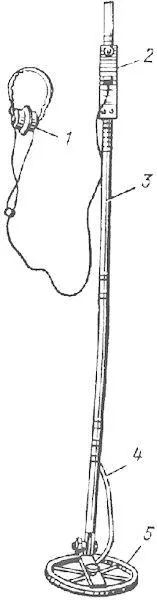

Рис. 3.7. Прибор управления ПУВ-80 [3, кн. 6, с. 94]:

1 — головные телефоны; 2 — пульт управления; 3 — разъемная штанга; 4 — соединительный кабель; 5 — антенна

Канал обнаружения принимает электромагнитное излучение взрывателя, находящегося в боевом положении, усиливает его и передает в головные телефоны, в которых в этом случае прослушивается сигнал низкого тона.

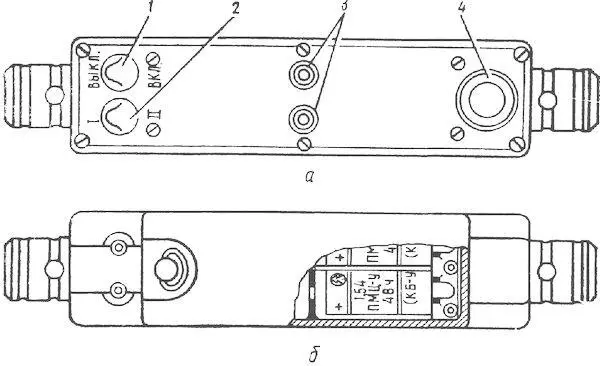

Рис. 3.8. Пульт управления [3, кн. 6, с. 95]:

1 — выключатель питания; 2 — переключатель режимов; 3 — гнезда для подключения телефонов; 4 — кнопка для подачи сигнала выключения

Канал выключения вырабатывает электромагнитный сигнал, который воздействует на датчик канала выключения взрывателя, и выключает электрическую схему рабочего канала. После выключения сигнал в головных телефонах исчезает, взрыватель можно переводить в транспортное положение.

Подготовка прибора управления к работе заключается в установке в него источника тока, проверке его работоспособности и сборке. Для подготовки прибора необходимо выполнить следующие действия:

— установить в пульт управления четыре элемента 1,54-ПМЦ-У-48 ч, закрыть крышку, включить прибор;

— не подключая головных телефонов, поднести к ним антенну и нажать кнопку пульта управления — в телефонах должен прослушиваться свист, что указывает на работоспособность канала выключения;

— подключить телефоны и вновь поднести к ним антенну, не нажимая кнопки, — в телефонах должен прослушиваться свист, что указывает на работоспособность канала обнаружения;

— снять с рамки нижнее звено, собрать штангу и вновь прикрепить к ней рамку.

Применение прибора управления

Обнаружение и выключение взрывателей необходимо осуществлять в следующем порядке:

— установить переключатель режимов 2 (рис. 3.8) в положение I, при наличии помех — в положение II (режим II);

— передвигаясь в требуемом направлении с шагом не более диаметра антенны, плавно перемещать антенну вправо-влево над поверхностью грунта на высоте 0,1–0,3 м;

— обнаружив взрыватель по сигналу в головных телефонах, установить над ним антенну и нажать на кнопку (не менее чем 6 с); выключение взрывателя определяется по исчезновению сигнала в головных телефонах;

— если взрыватель не выключается, плавно опустить антенну и повторно нажать на кнопку; если мина перевернута взрывателем вниз, антенну необходимо расположить на грунте рядом с миной;

— по окончании работы извлечь источник тока из пульта управления, разобрать штангу и уложить прибор управления ПУВ-80 в футляр.
