– предельный цикл, скорее всего, вызван арматурой, которая имеет чрезмерное усилие страгивания из-за статического трения (сцепления и трения покоя) и нуждается в ремонте или замене.

Дросселированный поток жидкости в регулирующих клапанах приводит либо к вскипанию, либо, что чаще, к кавитации. Классический подход к объяснению дросселированного потока заключается в следующем. Если предположить, что поток увеличивается линейно с квадратным корнем перепада давления, ΔP до тех пор, пока ΔP достигает перепада дросселированного давления, ΔPдроссел., и тут же становится полностью дросселированным без дальнейшего увеличения расхода. (См. пунктирные линии на Рис. 1.12). Термин, используемый здесь для разделительной линии между недросселированным потоком и дросселированным потоком (ΔPдроссел.), – это терминология, используемая в версии 2012 года (Стандарт стабилизации определения размера регулирующей арматуры Международного общества автоматизации (ISA)). До этого, не было определения разделяющей линии, так что производители арматуры придумывали свои названия.

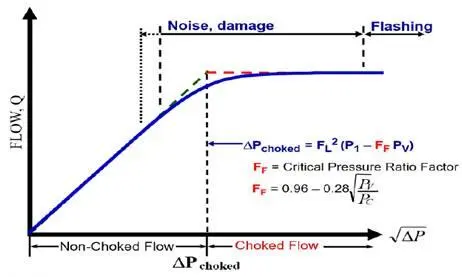

Рис. 1.12. Реальная ситуация того, как поток дросселируется постепенно, а не мгновенно

Некоторые примеры: ΔPдопустимое, ΔPконечное, ΔPmax и ΔPкритическое. На самом деле, есть определенное количество округлений графика в точке ΔPдросселируемое, как показано на рисунке 1.12.

На кривую дросселирования влияет геометрия отверстия арматуры. В качестве примера, см. сегментный клапан на рис. 1.13, имеющий значительную переходную кривую дросселирования. Для сегментного шарового клапана диапазон дросселирования имеет значительный переход из-за конфигурации прохождения потока. Сегментный кран имеет зону неравномерного потока. Ограниченный поток на узких концах зоны неравномерного потока создает локально более высокий сдвиг напряжения, вызывающие кавитацию (и, в конечном счете, дросселирование), чтобы сначала произойти в этих областях. В конце концов, вся зона будет дросселировать по мере того, как перепад давления в арматуре увеличивается. В результате неравномерного распределения кавитационного потенциала, дросселирование происходит в разных местах внутри клапана с различным расходом. Это вызывает дросселирование в переходной области.

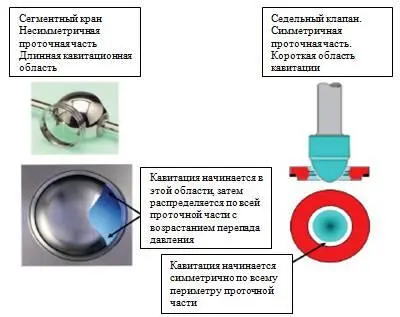

Рис. 1.13. Влияние геометрии отверстия клапана на длину перехода от недросселированного потока к полностью дросселированному

В отличие от сегментного шарового крана седельный линейный клапан имеет очень симметричную зону потока, поэтому дросселирование начнется примерно на всем пути расхода в то же время, в результате чего более образуется короткая переходная область между недросселированным потоком и полностью дросселированным потоком.

Затруднения при определении графика расхода

Нет признанного метода для расчета формы закругленной части графика, поэтому уравнения ISA изображают пунктирные линии на рисунке 1.12. В течение многих лет классический подход (пунктирные линии) был использован для прогнозирования кавитационных повреждений. Предполагалось, что если фактическое падение давления было меньше, чем ΔPдросселированное, то кавитационных повреждений не было; и, если фактическое падение давления было больше, чем ΔPдросселированное, то повреждения, вызванные кавитацией, были. В настоящее время, большинство пользователей регулирующих клапанов и их производителей признали, что при регулировании в области, находящейся слишком близко к точке ΔPдросселированное может привести к неприемлемым уровням кавитационных повреждений. Не трудно обнаружить механическое повреждение, вызванное вибрацией, возникающей в результате кавитации. Так, в одном случае болты крепления привода к клапану разболтались до такой степени, что привод расшатался и чуть не упал. В другом случае, отсечной клапан с электроприводом, находящийся ниже кавитирующего клапана примерно на 20 футов, вышел из строя. Конденсатор двигателя вышел из строя из-за высокой вибрации.

Это округленная кривая расхода прогнозирует ущерб сложнее, чем, если сопоставлять фактическое падение давления с расчетным падением давления в дросселе (которое предполагает классическое обсуждение внезапного перехода между недросселированным потоком и дросселированным. Шум и повреждения могут возникнуть до того, как давление в основном течении в местном сужении потока падает до Ff Pv.

Pv (Ff, умноженное на давление пара жидкости). Хотя многие публикации о дросселированных потоках, кавитации и вскипании говорят о том, что падение давления в местном сужении потока продолжаются до давления пара, многочисленные испытания дросселированного потока показали, что давление при местном сужении потока должно опуститься ниже давления пара на входе для образования испарения в местном сужении потока и для его дросселирования. Формула ISA на рис.1.12 для Ff дает хорошую аппроксимацию того, насколько ниже должно быть давление пара на входе, чем давление при местном сужении потока для дросселирования потока.

Этапы кавитации

Первые стадии кавитации начинаются тогда, когда среднее давление в основной линии потока на местном сужении потока все еще выше, чем Ff, умноженное на давление паров жидкости (см. рис. 1.14).

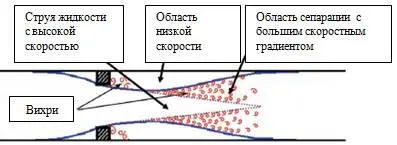

Рис. 1.14. Кавитация может возникнуть, когда давление в местном сужении потока больше FfPv

В точках резкого увеличения площади расхода, линии потока, которые привязаны к физическим границам арматуры могут разделяться, и когда это происходит, они образуют вихри. Скорость вращения в вихрях может быть достаточно высокой, чтобы местное давление внутри вихря упало ниже давления пара, и образовались пузырьки пара. Как только скорость вращения вихря уменьшается, давление, окружающее пузырьки пара увеличиваются, и пузырьки лопаются. Вихри также образуются в слое сдвига, прилегающего к основной линии потока, где существуют высокоскоростные градиенты, и они также являются потенциальными источниками для кавитации. Этот уровень кавитации имеет потенциал индикации для определения генерации шума и повреждений даже до того, как кривая расхода начинает отклоняться от прямой.

Как только падение давления в арматуре увеличивается, скорость в местном сужении потока увеличивается, и давление в местном сужении потока падает до FfPv (см. рис. 1.15).
