Рис. 1.15. Падение давления в местном сужении потока до FfPv

Расход в регулирующей арматуре зависит от давления в местном сужении потока. Поскольку давление в местном сужении потока не может быть меньше, чем Ff умноженное на давление паров жидкости, поток становится дросселированным; то есть дальнейшее снижение давления на выходе не влияет на дальнейшее увеличение расхода.

Управлять арматурой "в" или "за" рассчитанной по FL точке дросселирования ΔPдроссел. почти наверняка приведет к чрезмерному шуму и кавитационным повреждениям.

Прогнозирование кавитационных повреждений

Проблема кавитации состоит из двух частей: возможность появления высокого уровня шума и повреждения арматуры. Существует несколько надежных методов для прогнозирования шума в арматуре, в том числе методы, опубликованные Международной Электротехнической комиссией, ISA и немецким VDMA. Нет стандарта для прогнозирования кавитационных повреждений.

Некоторые производители арматуры прогнозируют начало кавитационного повреждения по определению в зарождающемся повреждении падения давления, которое можно обозначить как ΔPID, используя коэффициент КС (см. формулу на рис. 1.16).

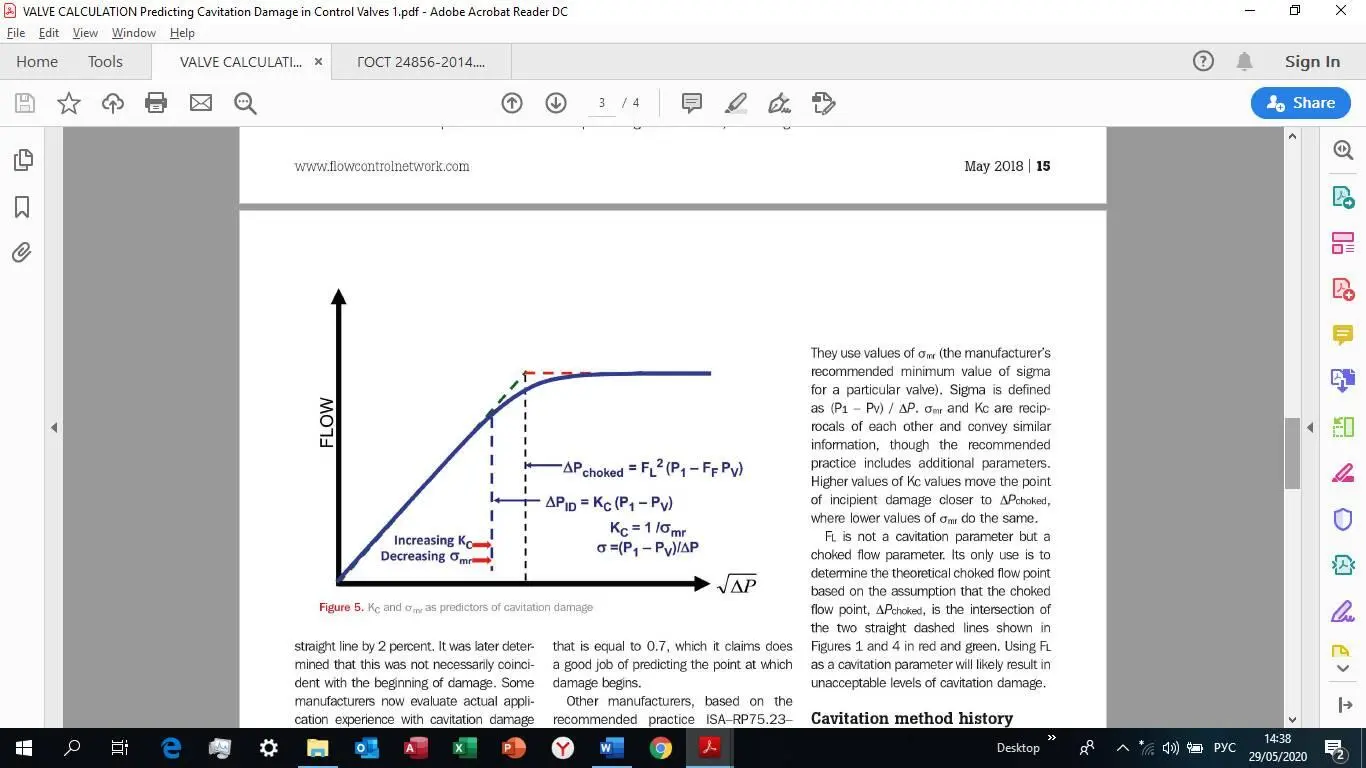

Рис. 1.16. К Си σ mrкак прогнозирование кавитационных повреждений

Первоначально производители арматуры определили ΔP IDи К Скак точку, в которой кривая фактического расхода отклоняется от прямой на 2 процента. Позднее было определено, что это не обязательно должно совпадать с началом повреждения. Несколько производителей сейчас оценивают фактическое применение опыта с кавитационным повреждением и устанавливают значения К Сдля арматуры. Один производитель использует К С, равный 0,7 для седельного линейного клапана, который, как он утверждает, хорошо прогнозирует точки, в которой начинается повреждение.

Другие производители базируются на рекомендуемой практике ISA-RP75.23 – 1995, (Оценка кавитации регулирующей арматуры), и используют σ, чтобы представлять различные уровни кавитации.

Они используют значения σmr (рекомендуемое минимальное значение сигмы производителя для конкретной арматуры). σ определяется как

(P 1– Pv) / ΔP.

σmr и К С– это взаимообратные величины. Они несут одну и ту же информацию, хотя рекомендуемая практика включает в себя дополнительные параметры. Более высокие значения К Ссдвигают точку начального повреждения ближе к ΔPдроссел., где более низкие значения σmr делают то же самое.

F L– это не параметр кавитации, а параметр дросселированного потока. Его единственное использование заключается в определении теоретической точки дросселирования, исходя из предположения, что точка дросселированного потока, ΔPдроссел., является пересечением двух прямых пунктирных линий, показанных на рис. 1 и 4 красным и зеленым цветом. Использование F Lв качестве параметра кавитации, вероятно, приведет к недопустимым уровням кавитационного повреждения.

Специальные методы определения кавитации

Метод прогнозирования кавитации, который с успехом используется уже более 25 лет, и основан на том факте, что то же самое, что приводит к повреждениям, также вызывает шум, а именно, к схлопыванию пузырьков пара.

Идея корреляции шума с кавитационными повреждениями возникла в 1985 году, когда доктор Ханс Бауманн опубликовал статью, в которой он установил максимальный уровень звукового давления 85 A-децибел (дБА) как верхний предел, чтобы избежать допустимого уровня кавитационного повреждения в дисковых затворах. Чтобы убедиться в этом, производитель арматуры Метсо провел исследование многих кавитационных повреждений, причем в некоторых случаях кавитация была минимальной, а в других – чрезмерной. Был сделан вывод, что возможен прогноз, что повреждения будут в пределах допустимого, если прогнозируемый уровень шума ниже пределов, установленных в исследовании. Для 6-дюймового клапана, предел составляет 85 дБА.

Так как одинаковое количество пузырьков в секунду, которые приводят к уровню звукового давления, равному 85 дБА и возможность кавитационных повреждений в 6-дюймовом клапане более распространены и менее сконцентрированы, чем в 8-дюймовом клапане, допускается больше пузырьков в секунду и, следовательно, более высокий уровень шума присутствует в больших клапанах. Применяя то же рассуждение, количество пузырьков в секунду, допустимые в 4-дюймовом клапане, будет более сосредоточенным в 3-дюймовом клапане, чтобы избежать повреждения в меньших клапанах, предел шума должен быть ниже.

Установленные пределы SPL (основанные на расчетах шума с использованием VDMA 244221979), чтобы избежать кавитационных повреждений, являются арматура размером

до 3 дюймов: 80 дБА

от 4 до 6 дюймов: 85 дБА

от 8 до 14 дюймов: 90 дБА

от 16 дюймов и больше: 95 дБА

Обратите внимание, что, независимо от расчета шума, фактическое падение давления должно быть меньше, чем падение давления дросселирования, потому что опыт показывает, что управление падением давления дросселирования почти наверняка приведет к повреждению в большинстве применений регулирующей арматуры.

Каким образом установленный поток, характерный для равнопроцентного клапана в системе, включающей значительное количество труб или других трудоёмких элементов "магически" становится линейной, или приблизительно линейной расходной установленной характеристикой. Компьютеризированный анализ, используя математическую модель системы, подтверждает, что это действительно так. Чтобы продемонстрировать это, мы рассмотрим систему, показанную на рис. 1.17. Это система с центробежным насосом и значительным количеством труб, как вверх по течению, так и вниз по течению от регулирующей арматуры. Статический анализ показывает, что при изменении расхода, давление на входе и выходе клапана (P 1и P 2) изменяется как показано в таблице и графике на рис. 1.17.

Мы также приведем рабочий лист расчетов с размерами регулирующей арматуры, которая поможет построить график расходной характеристики данного клапана в системе, в которой она будет установлена. График расхода, выполняемый на основе табличных значений C Vи зависимых от относительного хода (Таблица 1.1.), вводимых пользователем условий протекания технологического процесса, например, те, что показаны на рис. 1.17, и модель процесса, основанная на принципе, что потери давления в трубопроводной системе приблизительно равны квадрату расхода в приведенной модели процесса и ее применение приведены в таблице 1.2.
