К главным откаточным или вывозным путям относятся постоянные передвижные пути на уступах и поверхности, по которым перевозят полезные ископаемые из карьера или вскрышу на отвалы.

Приемоотправочными являются пути, предназначенные для приема с перегонов прибывающих поездов, стоянки их и отправления на перегон. Во время стоянки поездов на приемоотправочных путях выполняются станционные операции, установленные технологическим процессом данного раздельного пункта (технический осмотр состава, проба автотормозов и др.).

Сортировочными называют пути, служащие для расформирования и формирования поездов и накопления вагонов по направлениям их дальнейшего следования.

Вытяжные пути служат для маневров по перестановке групп вагонов, и целых составов с одних путей на другие и выполнения сортировочной работы. Вытяжные пути укладывают у сортировочных путей, в некоторых пунктах погрузки-выгрузки и т. п.

Погрузочно-выгрузочные пути предназначены для постановки вагонов под погрузку или выгрузку, т.е. это пути складов различного назначения, бункерных эстакад, у разливочных машин и др.

Деповскими называют пути, расположенные на территории локомотивного и вагонного хозяйства и предназначенные для экипировки, ремонта и стоянки локомотивов и вагонов.

Соединительные пути служат для соединения различных районов (парков) станции и между станциями в условиях предприятий.

К путям специального назначения относятся предохранительные и улавливающие тупики (рис.2.10.), пути передвижения подвижного состава с расплавленным металлом, горячими слитками, жидким шлаком, пути для очистки, промывки и дезинфекции вагонов, ремонта подвижного состава и др. (по перечню, который устанавливается на предприятии).

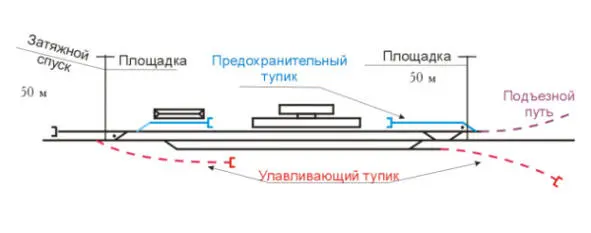

Рис. 2.10. Железнодорожные пути специального назначения

Предохранительные тупики служат для предупреждения выхода подвижного состава на маршруты следования поездов. Предохранительные тупики устраивают обычно при значительных размерах движения и во всех случаях, когда к главному пути на перегоне или к главным и приемоотправочным путям на раздельных пунктах примыкает путь, откуда возможен выход подвижного состава на маршрут следования поезда (примыкание другого предприятия, ответвление на отдельно расположенный склад, цех, погрузочно-разгрузочный район и др.). Предохранительные тупики имеют полезную длину не менее 50 м.

Улавливающими называют тупики, служащими для остановки поезда, потерявшего управление на крутом затяжном спуске. Или оборвавшейся части поезда при движении его по крутому затяжному подъему. Улавливающие тупики устраивают как на перегонах, так и на раздельных пунктах. Длину улавливающих тупиков определяют по расчету.

Улавливающий тупик отводят в сторону от главного пути и располагают на подъеме с постепенным увеличением крутизны. Этим достигается ускорение остановки поезда или оторвавшейся его части.

На отдельных предприятиях технология производства требует применения взрывчатых веществ, ядохимикатов и других опасных грузов. Для стоянки вагонов с такими грузами и их передвижения выделяются пути, которые относятся к путям специального назначения. В этих случаях на предприятии должен быть составлен перечень опасных грузов и специальных путей для них.

Принадлежность путей в пределах станционной территории производственным цехам и участкам устанавливается приказом по предприятию, а принадлежность станционных путей службам и участкам железнодорожного транспорта определяется руководителем подразделения железнодорожного транспорта предприятия.

На станциях каждый путь, стрелочный перевод, станционный пост централизации и стрелочный пост, а на перегонах каждый путь должны иметь номер.

При наличии на станции главных путей их нумеруют римскими цифрами (I, II, Ш и т.д.); по нечетному направлению – нечетными цифрами, по четному направлению – четными (рис.2.11.). Когда к станции примыкает с «Одной стороны двухпутная линия, а с другой – однопутная, главные пути в пределах станции нумеруют по двухпутному подходу. Если двухпутную линию пересекает или примыкает к ней одна или две однопутные линии, то главным путям однопутных линий присваиваются соответственно номера III и IY.

Рис. 2.11. Нумерация путей и стрелок

В случаях примыкания или пересечения на станции двух двухпутных линий номера I и II присваиваются главным путям основного направления.

Если к железной дороге общей сети одновременно примыкают двухпутный (с одного из направлений дороги) и однопутный (с другого направления) подъездные пути, то однопутному пути присваивается номер III.

При разветвлении главного пути (путепроводная развязка, обход вытяжки, производственного цеха или карьера и др.) соответствующие его ответвления нумеруют римскими цифрами в зависимости от направления движения поездов.

Приемоотправочные пути нумеруют арабскими цифрами, начиная с номера, следующего за номером главного пути. При этом на станциях с транзитным движением пути, предназначенные для приема четных поездов, нумеруют четными цифрами (4,6,8 и т.д.), а пути, предназначенные для приема нечетных поездов, – нечетными (3,5,7 и т.д.).

На станциях предприятий, на которых отсутствует транзитное движение поездов и пути приема и отправления не объединены в самостоятельные парки, а также на станциях, имеющих незначительное число приемоотправочных путей, используемых для приема четных и нечетных поездов, и на станциях однопутных линий приемоотправочные пути нумеруют порядковыми номерами вслед за номерами главных путей от станционного здания в полевую сторону (2,3,4 и т.д.).

Парковые пути нумеруют арабскими цифрами. При этом каждый парк должен иметь буквенное обозначение. Остальные станционные пути, не входящие в состав парков, нумеруют также арабскими цифрами последовательно, начиная с номера, следующего за последним номером парковых путей. При отсутствии в парках станционных зданий нумерацию путей в поперечном направлении выполняют слева направо по счету километров или начиная от главных путей.

Стрелочные переводы нумеруют со стороны прибытия четных поездов порядковыми четными номерами (арабскими цифрами), а со стороны прибытия нечетных поездов – порядковыми нечетными номерами. На станциях, где на одну и ту же сторону прибывают четные и нечетные поезда (если примыкает несколько направлений), стрелки нумеруют в соответствие с нумерацией поездов основного направления (по основной, наиболее деятельной линии).
