Станислав Горобченко - Курс «Применение трубопроводной арматуры». Модуль «Арматура антипомпажной защиты и регулирования»

Характер помпажа, т.е. его амплитудно-частотные характеристики, зависит от параметров системы "компрессор-сеть" (в основном от параметров сети). С увеличением объема сети (трубопровода) за компрессором до дросселя частота колебаний уменьшается, а амплитуда возрастает. С увеличением частоты вращения ротора амплитуда увеличивается.

1.3. Характеристика компрессора и работа компрессора в сети

Характеристика компрессора

Характеристики центробежных компрессоров представляют собой графики зависимостей отношения давления ек (давление рк или напор Н компрессора), мощности на валу и КПД компрессора от производительности его при n=const. Массовая G или объемная V производительность на выходном патрубке приводится к условиям всасывания и представлена осью абсцисс, рис. 1.1.

Рис. 1.1. Характеристика центробежного компрессора

Характеристики компрессорных машин обычно получают опытным путем, изменяя режим работы с помощью дроссельного клапана, установленного перед компрессором или после него. Для каждого режима Vi производится измерение параметров ∆р i=(p k-p n)i т.е. H iи N iвычисляют ᶇ iпри n =const, строят графические зависимости этих параметров от V и получают характеристики компрессора.

Наибольший интерес для анализа работы компрессора представляют зависимость р к= f(V), H = f(V). Последнюю обычно называют напорной характеристикой.

При необходимости характеристики можно приблизительно пересчитать на другие начальные условия всасывания, а также для газа с другими физическими свойствами.

Энергия, сообщаемая газу в компрессоре, расходуется на обеспечение требуемых условий работы системы, т.е. на преодоление статического противодавления р сти сопротивления Δр в системе.

Режим работы компрессора существенно зависит от характеристики системы, в которой он должен работать. Уравнение характеристики сети в общей форме имеет вид

где V – объемный расход в сети

р ст– постоянное статическое давление в сети

а – коэффициент, зависящий от размеров и конструкции сети.

При изменении коэффициента а, например, при изменении сечения трубопровода, давления или температуры, характеристика сети смещается. Так, при увеличении коэффициента а, например, при прикрытии заслонки, установленной в трубопроводе, характеристика сети становится круче.

Требуемое при эксплуатации изменение режимов работы может быть достигнуто или изменением характеристики сети или изменением характеристики машины.

При малых расходах, учитывая, что скорость потока в трубопроводах ограничивается, вторым членом уравнения пренебрегают и таким образом, количество потребляемого газа практически не зависит от давления в системе.

Характеристика сети

Режим работы машины зависит от ее газодинамической характеристики и характеристики сети. Сетью будем называть совокупность всех устройств, через которые проходит газ от машины до потребителя, а характеристикой сети – зависимость между расходом газа через сеть и давлением, которое необходимо обеспечить в начале сети для реализации этого расхода. Точка пересечения характеристики сети с характеристикой машины определяет установившийся режим работы и называется рабочей точкой.

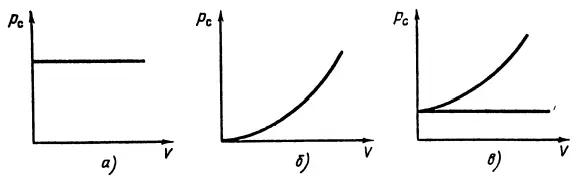

Возможные характеристики систем представлены на рис. 1.2.

Рис. 1.2. Характеристики давления в сети трубопроводов (в системе)

а) сеть с постоянным противодавлением

б) сеть с динамическим противодавлением

в) – сеть со статическим и динамическим противодавлением

Сеть с постоянным противодавлением имеет характеристику параллельно оси абсцисс. Ими обладают, например, компрессорные установки в химической, металлургической и других отраслях промышленности, рис. 1.2. а.

Для газоперекачивающих станций магистральных трубопроводов характерна параболическая форма характеристики, проходящая через начало координат (сопротивление в элементах системы) (рис .1.2. б).

Для случая потребления газа с постоянным давлением газа при наличии сопротивлений в системе характерна комбинированная характеристика (рис. 1.2. в).

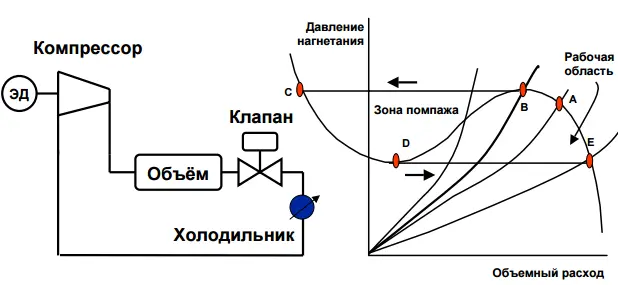

Точка пересечения характеристики компрессора р к= f(V) называется рабочей точкой или рабочим режимом компрессорной установки. Точка пересечения А определяет условия материального и энергетического баланса системы, как показано на рис. 1.3.

Рис. 1.3. Совместные характеристики компрессора и сети (системы)

Компрессор, работающий в системе эффективен, если рабочей точке соответствует максимальный или близкий к максимальному КПД компрессора.

Работа компрессора устойчива, если при изменении производительности системы по любой причине компрессор восстанавливает первоначальный режим работы. В противном случае работа компрессора неустойчива и может возникнуть явление помпажа.

При рассмотрении вопроса устойчивой работы центробежного или осевого компрессора большое значение имеет аккумулирующая способность системы, определяемая ее емкостью. Малая аккумулирующая способность характерна для системы с малым объемом или малым изменением плотности газа.

Газ поступает в компрессор с начальным давлением рн и сжимается в нем до конечного давления рк. Величина рк может изменяться в пределах

р н< p к< p макс.

Однако, вблизи точки V 0пвозможна неустойчивая работа компрессора (помпаж). Поэтому зона устойчивой работы компрессора определяется диапазоном производительностей V пмакспри р п

макс(где р п– давление помпажа).

Напорная характеристика компрессора однозначно определяет зависимость между производительностью по всасыванию и конечным давлением в устойчивой зоне работы при постоянной частоте вращения. Она в большинстве случаев определяет границу помпажа компрессора.

Для обеспечения эффективной, в первую очередь экономии энергии привода, и надежной работы компрессора рабочая точка его должна совпадать с оптимальным режимом ᶇ макс или находиться вблизи него при снижении КПД на 2-5% по сравнению с максимальным.

1.4. Явление помпажа

Условия работы компрессора в системе при широком диапазоне изменения режимов в значительной степени зависят от взаимной согласованности характеристик компрессора и системы.
