Валентин Красник - Правила устройства электроустановок в вопросах и ответах. Глава 1.8. Нормы приемо-сдаточных испытаний. Пособие для изучения и подготовки к проверке знаний

Ответ. Эти значения приведены в табл. 1.8.22 (п. 2).

Таблица 1.8.22

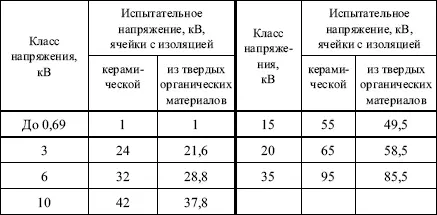

Испытательное напряжение промышленной частоты изоляции ячеек КРУ и КРУН

Вопрос 115.Каковы допустимые значения сопротивлений постоянному току элементов КРУ?

Ответ. Сопротивление разъемных и болтовых соединений постоянному току должно быть не более значений, приведенных в табл. 1.8.23 (п. 3).

Таблица 1.8.23

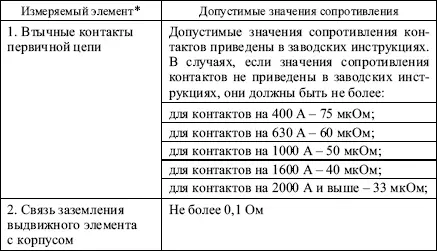

Допустимые значения сопротивлений постоянному току

* Измерение выполняется, если позволяет конструкция КРУ

Вопрос 116.Какие испытания относятся к механическим?

Ответ. К механическим испытаниям относятся:

вкатывание и выкатывание выдвижных элементов с проверкой взаимного вхождения разъединяющих контактов, а также работы шторок, блокировок, фиксаторов и т. п.;

проверка работы и состояния контактов заземляющего разъединителя (п. 4).

Вопрос 117.Каким устанавливается испытательное напряжение изоляции токопровода при отсоединенных обмотках генератора, силовых трансформаторов напряжения?

Ответ. Устанавливается согласно табл. 1.8.24 (п. 1).

Таблица 1.8.24

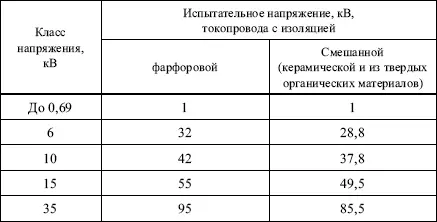

Испытательное напряжение промышленной частоты изоляции токопроводов

Вопрос 118.Как производится проверка качества выполнения болтовых и сварных соединений?

Ответ. Выборочно проверяется затяжка болтовых соединений токопровода, производится выборочная разборка 1–2 болтовых соединений токопровода с целью проверки качества выполнения контактных соединений.

Сварные соединения подвергаются осмотру в соответствии с инструкцией по сварке алюминия или при наличии соответствующей установки – контролю методом рентгено– или гаммадефектоскопии или другим рекомендованным заводом-изготовителем способом (п. 2).

Вопрос 119.У каких токопроводов производится проверка состояния изоляционных прокладок?

Ответ. Производится у токопроводов, оболочки которых изолированы от опорных металлоконструкций. Критерии отсутствия коротко-замкнутых контуров в токопроводах генераторного напряжения приведены в табл. 1.8.25 (п. 3).

Таблица 1.8.25

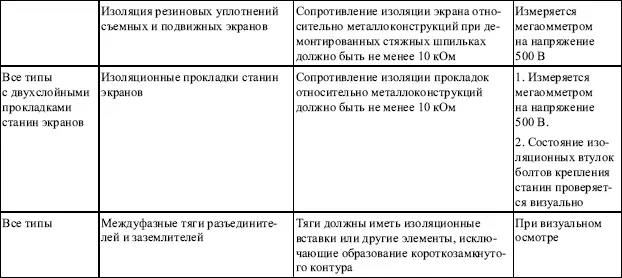

Критерии отсутствия короткозамкнутых контуров

Вопрос 120.Каковы требования Правил к измерению сопротивления изоляции подвесных и опорных фарфоровых изоляторов?

Ответ. Измерение производится мегаомметром на напряжение 2,5 кВ только при положительной температуре окружающего воздуха. Сопротивление каждого изолятора или каждого элемента многоэлементного изолятора должно быть не менее 300 МОм (п. 1).

Вопрос 121.Как производится проверка качества выполнения болтовых контактных соединений?

Ответ. Производится выборочная проверка качества затяжки контактов и вскрытие 2–3 % соединений. Измерение переходного сопротивления контактных соединений следует производить выборочно на 2–3 % соединений. Контактные соединения на ток более 1000 А рекомендуется проверять в полном объеме.

Падение напряжения или сопротивление на участке шины (0,70,8 м) в месте контактного соединения не должно превышать падения напряжения или сопротивления участка шин той же длины более чем в 1,2 раза (п. 3).

Вопрос 122.В каких случаях бракуются спрессованные контактные соединения?

Ответ. Бракуются, если:

их геометрические размеры (длина и диаметр спрессованной части) не соответствуют требованиям инструкции по монтажу соединительных зажимов данного типа;

на поверхности соединителя или зажима имеются трещины, следы значительной коррозии и механических повреждений;

кривизна спрессованного соединителя превышает 3 % его длины; стальной сердечник спрессованного соединителя смещен относительно симметричного положения более чем на 15 % длины прессуемой части провода (п. 4).

Вопрос 123.В каких случаях бракуются сварные контактные соединения?

Ответ. Бракуются, если непосредственно после выполнения сварки будут обнаружены:

пережог провода наружного повива или нарушение сварки при перегибе соединенных проводов;

усадочная раковина в месте сварки глубиной более 1/3 диаметра провода (п. 5).

Вопрос 124.Каковы требования Правил к испытанию опорной изоляции реакторов повышенным напряжением промышленной частоты?

Ответ. Испытательное напряжение опорной изоляции полностью собранного реактора принимается согласно табл. 1.8.24.

Продолжительность приложения нормированного испытательного напряжения 1 мин.

Испытание опорной изоляции сухих реакторов повышенным напряжением промышленной частоты может производиться совместно с изоляторами ошиновки ячейки (п. 2).

Вопрос 125.Каким должно быть сопротивление изоляции обмоток трансформатора агрегата питания?

Ответ. Сопротивление изоляции обмоток напряжением 380/220В с подсоединенными к ним цепями должно быть не менее 1 МОм.

Сопротивление изоляции обмоток высокого напряжения не должно быть ниже 50 МОм при температуре 25 °C или не должно быть менее 70 % значения, указанного в паспорте агрегата (п. 1).

Вопрос 126.Каков объем проверки исправности заземления элементов оборудования электрофильтров?

Ответ. Производится проверка надежности крепления заземляющих проводников к заземлителю и следующим элементам оборудования: осадительным электродам, положительному полюсу агрегата питания, корпусу электрофильтра, корпусам трансформаторов и электродвигателей, основанию переключателей, каркасам панелей и щитов управления, кожухам кабели высокого напряжения, люкам лазов, дверкам изоляторных коробок, коробкам кабельных муфт, фланцам изоляторов и другим металлическим конструкциям согласно проекту (п. 6).

Вопрос 127.Каким должно быть сопротивление заземляющих устройств?

Ответ. Сопротивление заземлителя не должно превышать 4 Ом, а сопротивление заземляющих проводников (между контуром заземления и деталью оборудования, подлежащей заземлению) – 0,1 Ом (п. 7).
