Валентин Красник - Правила устройства электроустановок в вопросах и ответах. Глава 1.8. Нормы приемо-сдаточных испытаний. Пособие для изучения и подготовки к проверке знаний

Вопрос 99.Каковы правила проверки минимального напряжения срабатывания выключателей?

Ответ. Выключатели должны срабатывать при напряжении не более 0,85 U номпри питании привода от источника постоянного тока и 0,7 U номпри питании привода от сети переменного тока при номинальном давлении элегаза в полостях выключателя и наибольшем рабочем давлении в резервуарах привода. Напряжение на электромагниты должно подаваться толчком (п. 4).

Вопрос 100.Как должны производиться многократные опробования (выполнение операций включения и отключения и сложных циклов: В-О без выдержки времени между операциями – для всех выключателей и О-В-О – для выключателей, предназначенных в режиме работы АПВ) выключателей?

Ответ. Должны производиться при различных давлениях сжатого воздуха в приводе и напряжениях на выводах электромагнитов управления с целью проверки исправности действия выключателей согласно табл. 1.8.20. Производятся при номинальном напряжении на выводах электромагнитов привода или при номинальном давлении сжатого воздуха привода.

Число операций и сложных циклов, подлежащих выполнению выключателем, должно составлять:

3 – 5 операций включения и отключения;

2 – 3 цикла каждого вида (п. 7).

Вопрос 101.Как производится проверка герметичности?

Ответ. Производится с помощью течеискателя. При испытании на герметичность щупом течеискателя обследуются места уплотнений стыковых соединений и сварных швов выключателя.

Результат испытания на герметичность считается удовлетворительным, если течеискатель не показывает утечки. Испытание производится при номинальном давлении элегаза (п. 8).

Вопрос 102.Как определяется содержание влаги в элегазе?

Ответ. Определяется перед заполнением выключателя элегазом на основании измерения точки росы. Температура точки росы элегаза должна быть не выше минус 50 °C (п. 9).

Вопрос 103.В каком объеме производится испытание изоляции повышенным напряжением частоты 50 Гц?

Ответ. Производится в объеме:

испытания изоляции выключателя. Значение испытательного напряжения принимается согласно табл. 1.8.16;

испытания изоляции вторичных цепей и обмоток электромагнитов управления (п. 2).

Вопрос 104.При каком минимальном напряжении должны срабатывать электромагниты управления?

Ответ. Должны срабатывать:

электромагниты включения – при напряжении не более 0,85 U ном;

электромагниты отключения – при напряжении не более 0,7 U ном(п. 3).

Вопрос 105.Каким должно быть число операций и сложных циклов, подлежащих выполнению выключателем при номинальном напряжении на выводах электромагнитов?

Ответ. Это число должно составлять:

3-5 операций включения и отключения;

2-3 цикла В-0 без выдержки времени между операциями (п. 4).

Вопрос 106.Каков полный объем испытаний выключателей нагрузки?

Ответ. В этот объем входит:

измерение сопротивления изоляции вторичных цепей и обмоток электромагнитов управления (п. 1);

испытание повышенным напряжением промышленной частоты изоляции выключателя нагрузки и изоляции вторичных цепей и обмоток электромагнитов управления (п. 2);

измерение сопротивления постоянному току контактов выключателя и обмоток электромагнитов управления (п. 3);

проверка действия механизма свободного расцепления (п. 4);

проверка срабатывания привода при пониженном напряжении (п. 5);

испытание выключателя нагрузки многократным опробованием (п. 6).

Вопрос 107.Какие элементы и узлы подлежат измерению сопротивления изоляции?

Ответ. Подлежат измерению следующие элементы и узлы: поводки и тяги, выполненные из органических материалов; многоэлементные изоляторы; вторичные цепи и обмотки электромагнитов управления (п. 1).

Вопрос 108.Изоляция каких аппаратов и цепей испытывается повышенным напряжением промышленной частоты?

Ответ. Испытывается изоляция:

разъединителей, отделителей и короткозамыкателей;

вторичных цепей и обмоток электромагнитов управления (п. 2).

Вопрос 109.Каким данным должны соответствовать результаты измерений сопротивлений постоянному току?

Ответ. Должны соответствовать заводским нормам, а при их отсутствии – данным табл. 1.8.21 (п. 3).

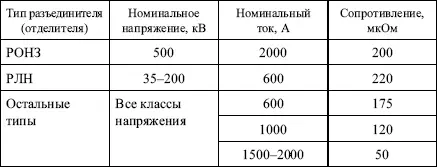

Таблица 1.8.21

Наибольшее допустимое сопротивление постоянному току контактной системы разъединителей и отделителей

Вопрос 110.В чем заключается измерение вытягивающихся усилий подвижных контактов из неподвижных?

Ответ. Заключается в измерении значения вытягивающих усилий при обезжиренном состоянии контактных поверхностей, которые должны соответствовать данным завода-изготовителя. Производится у разъединителей и отделителей 35 кВ (п. 4).

Вопрос 111.Как должны быть проверены аппараты с ручным управлением (разъединители, отделители и короткозамыкатели)?

Ответ. Должны быть проверены выполнением 5 операций включения и такого же числа операций отключения при номинальном напряжении на выводах электромагнитов и электродвигателей управления (п. 5).

Вопрос 112.Каким должен быть удовлетворительный результат проверки работы механической блокировки?

Ответ. Блокировка не должна позволять оперирование главными ножами при включенных заземляющих ножах, и наоборот (п. 7).

Вопрос 113.Каков объем и нормы измерения сопротивления изоляции КРУ и КРУН?

Ответ. Измерению сопротивления изоляции подлежат:

первичные цепи. Измерение производится мегаомметром на напряжение 2,5 кВ. Сопротивление изоляции полностью собранных первичных цепей КРУ с установленным в них оборудованием и узлами должно быть не менее 100 МОм. При неудовлетворительных результатах испытаний измерение сопротивления производится поэлементно, при этом сопротивление изоляции каждого элемента должно быть не менее 1000 МОм;

вторичные цепи. Измерение производится мегаомметром на напряжение 500-1000 В. Сопротивление изоляции каждого присоединения вторичных цепей со всеми присоединенными аппаратами (реле, приборами, вторичными обмотками трансформаторов тока и напряжения и т. п.) должно быть не менее 0,5 МОм (п. 1).

Вопрос 114.Каким должно быть испытательное напряжение промышленной частоты изоляции ячеек КРУ и КРУН?
