Валентин Красник - Правила устройства электроустановок в вопросах и ответах. Глава 1.8. Нормы приемо-сдаточных испытаний. Пособие для изучения и подготовки к проверке знаний

Ответ. Эти данные приведены в табл. 1.8.35

Таблица 1.8.35

Вопрос 151.Каким должно быть напряжение оперативного тока, при котором должно обеспечиваться нормальное функционирование схем?

Ответ. Эти значения приведены в табл. 1.8.36 (п. 7).

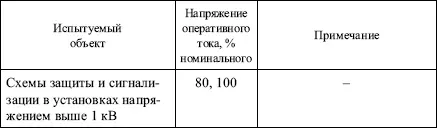

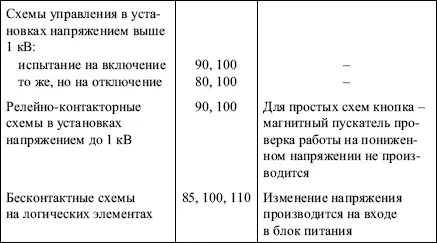

Таблица 1.8.36

Вопрос 152.Каким должно быть сопротивление изоляции аккумуляторной батареи?

Ответ. Должно быть не менее указанного ниже (п. 1):

Номинальное напряжение, В………………….. 24 48 110 220

Сопротивление, кОм……………………………… 60 60 60 150

Вопрос 153.Как проверяется емкость отформованной аккумуляторной батареи?

Ответ. Полностью заряженные аккумуляторы разряжают током 3– или 10-часового режима.

Емкость аккумуляторной батареи, приведенная к температуре + 25 °C, должна соответствовать данным завода-изготовителя (п. 2).

Вопрос 154.Каковы должны быть предельные значения примесей и нелетучего остатка в разведенном электролите?

Ответ. Такое содержание не должно превышать значений, приведенных в табл. 1.8.37 (п. 4).

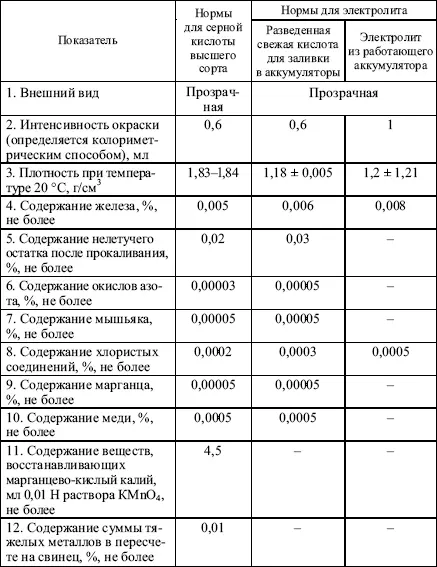

Таблица 1.8.37

Нормы на характеристики серной кислоты и электролита для аккумуляторных батарей

Примечание. Для дистиллированной воды допускается наличие тех же примесей, что допускает ГОСТ 667-73 для аккумуляторной кислоты, но в 10 раз меньшей концентрации.

Вопрос 155.Каким должно быть напряжение на элементах аккумуляторной батареи?

Ответ. Напряжение отстающих элементов в конце разряда не должно отличаться более чем на 1–1,5 % среднего напряжения остальных элементов, а количество отстающих элементов должно быть не более 5 % их общего количества в батарее. Значение напряжения в конце разряда должно соответствовать данным завода-изготовителя (п. 5).

Вопрос 156.Каков общий объем проверки заземляющих устройств?

Ответ. В данный объем проверок входит:

проверка элементов заземляющего устройства. Проводится путем осмотра этих элементов в пределах доступности осмотру. Сечения и проводимости заземляющего устройства, включая главную заземляющую шину, должны соответствовать требованиям настоящих Правил и проектным данным (п. 1);

проверка цепи между заземлителями и заземляемыми элементами. Следует проверить сечения, целостность и прочность проводников, их соединений и присоединений. В заземляющих проводниках, соединяющих аппараты с заземлителем, не должно быть обрывов и видимых дефектов. Надежность сварки проверяется ударом молотка (п. 2);

проверка состояния пробивных предохранителей в электроустановках до 1 кВ. Пробивные предохранители должны быть исправны и соответствовать номинальному напряжению электроустановки (п. 3);

проверка цепи фаза-нуль в электроустановках до 1 кВ с системой TN. Проверка производится одним из следующих способов:

непосредственным измерением тока однофазного замыкания на корпус или нулевой защитный проводник;

измерением полного сопротивления цепи фазанулевой защитный проводник с последующим вычислением тока однофазного замыкания (п. 4);

измерение сопротивления заземляющих устройств. Значения сопротивления заземляющих устройств с подсоединенными естественными заземлителями должны удовлетворять значениям, приведенным в табл. 1.8.38 (п. 5);

измерение напряжения прикосновения. Напряжение прикосновения измеряется в контрольных точках, в которых эти значения определены расчетом при проектировании (п. 6).

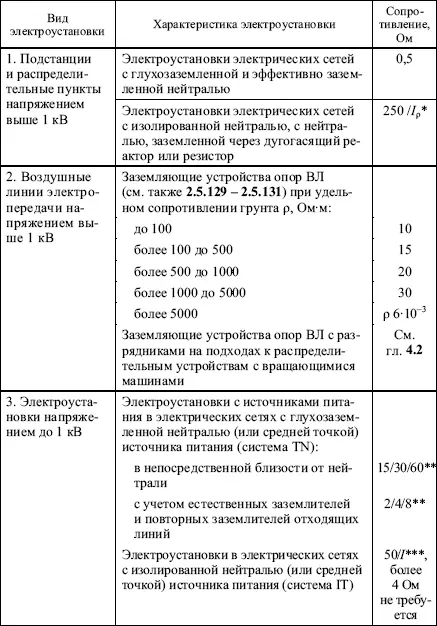

Таблица 1.8.38

Наибольшие допустимые значения сопротивлений заземляющих устройств

* расчетный ток замыкания на землю;

** Соответственно при линейных напряжениях 660, 380 и 220 В;

*** Полный ток замыкания на землю.

Вопрос 157.Как производится измерение сопротивления изоляции силовых кабельных линий?

Ответ. Производится мегаомметром на напряжение 2,5 кВ. Для силовых кабелей до 1 кВ сопротивление изоляции должно быть не менее 0,5 МОм. Для силовых каблей выше 1 кВ сопротивление изоляции не нормируется. Измерение следует производить до и после испытания кабеля повышенным напряжением (п. 2).

Вопрос 158.Какова длительность приложения полного испытательного напряжения для кабелей на напряжение 35 кВ с бумажной и пластмассовой изоляцией?

Ответ. Это значение составляет 10 мин. Испытательное напряжение принимается в соответствии с данными табл. 1.8.39.

Кабели с резиновой изоляцией на напряжение до 1 кВ испытаниям повышенным напряжением не подвергаются.

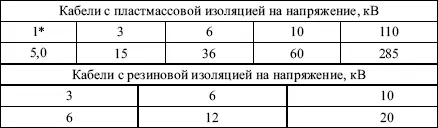

Таблица 1.8.39

Испытательное напряжение выпрямленного тока для силовых кабелей

* Испытания выпрямленным напряжением одножильных кабелей с пластмассовой изоляцией без брони (экранов), проложенных на воздухе, не производятся.

Вопрос 159.Чему должны быть равны допустимые токи утечки в зависимости от испытательного напряжения и допустимые коэффициенты асимметрии при измерении тока утечки?

Ответ. Эти значения приведены в табл. 1.8.40 (п. 3).

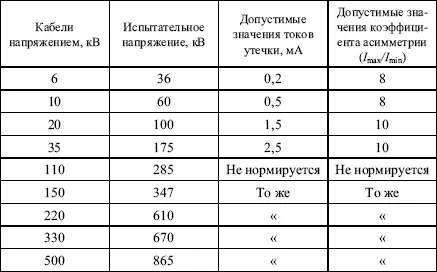

Таблица 1.8.40

Токи утечки и коэффициенты асимметрии для силовых кабелей

Абсолютное значение тока утечки не является браковочным показателем.

Вопрос 160.Допускается ли испытание кабелей напряжением переменного тока частоты 50 Гц?

Ответ. Такое испытание допускается для кабельных линий на напряжение 110–500 кВ взамен испытания выпрямленным напряжением.

Испытание производится напряжением (1,00-1,73) U ном.

Допускается производить испытания путем включения кабельной линии на номинальное напряжение U ном.. Длительность испытания – согласно указаниям завода-изготовителя (п. 4).
