Валентин Красник - Правила устройства электроустановок в вопросах и ответах. Глава 1.8. Нормы приемо-сдаточных испытаний. Пособие для изучения и подготовки к проверке знаний

Вопрос 128.Каковы требования Правил к снятию вольт-амперных характеристик?

Ответ. Вольт-амперные характеристики электрофильтра (зависимость тока короны полей от приложенного напряжения) снимаются на воздухе и дымовом газе согласно указаниям табл. 1.8.26 (п. 8).

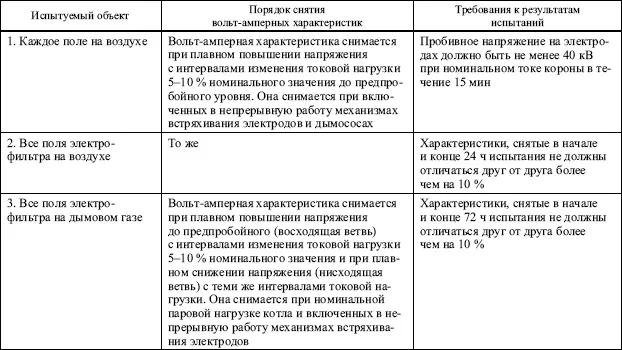

Таблица 1.8.26

Указания по снятию характеристик электрофильтров

Вопрос 128.Каким нормативным данным должна соответствовать измеренная емкость?

Ответ. Должна соответствовать паспортным данным с учетом погрешности измерения и приведенных в табл. 1.8.27 допусков. Измерение емкости производится при температуре 15–35 °C (п. 2).

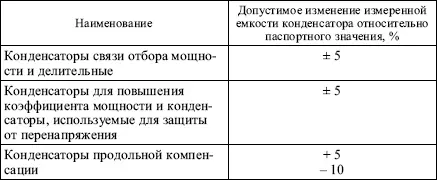

Таблица 1.8.27

Допустимое изменение емкости конденсатора

Вопрос 130.На каких конденсаторах производится измерение тангенса угла диэлектрических потерь?

Ответ. Производится на конденсаторах связи, конденсаторах отбора мощности и конденсаторах делителей напряжения.

Измеренное значение tg δ не должно превышать 0,3 % (при температуре 20 °C) (п. 3).

Вопрос 131.Каковы требования Правил при испытании конденсаторов повышенным напряжением?

Ответ. Испытывается изоляция относительно корпуса при закороченных выводах конденсатора.

Значение и продолжительность приложения испытательного напряжения регламентируются заводскими инструкциями.

Испытательное напряжение промышленной частоты для различных конденсаторов приведены ниже:

Испытания напряжением промышленной частоты могут быть заменены одноминутным испытанием выпрямленным напряжением удвоенного значения по отношению к указанным испытательным напряжениям (п. 4).

Вопрос 132.Как производится испытание батареи конденсаторов трехкратным включением?

Ответ. Производится включением на номинальное напряжение с контролем значений токов по каждой фазе. Токи в различных фазах должны отличаться один от другого не более чем на 5 % (п. 5).

Вопрос 133.На каких разрядниках и ОПН и какими измерительными приборами проводится измерение сопротивления?

Ответ. Измерение проводится:

на разрядниках и ОПН с номинальным напряжением менее 3 кВ – мегаомметром на напряжение 1000 В;

на разрядниках и ОПН с номинальным напряжением 3 кВ и выше – мегаомметром на напряжение 2500 В (п. 1).

Вопрос 134.Каким должно быть сопротивление разрядников различного типа?

Ответ. Должно быть:

разрядников РВН, РВП, РВО, С Z – не менее 1000 МОм; разрядников РВС должно соответствовать требованиям заводской инструкции;

разрядников РВМ, РВРД, РВМГ, РВМК должно соответствовать значениям, указанным в табл. 1.8.28 (п. 1).

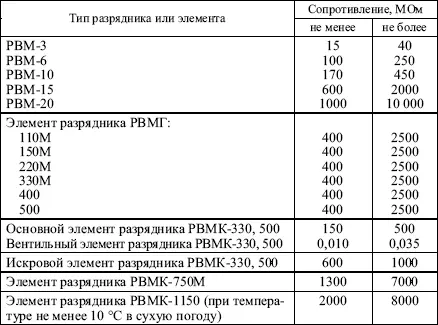

Таблица 1.8.28

Значение сопротивлений вентильных разрядников

Вопрос 135.Каким должно быть сопротивление ограничителей перенапряжений?

Ответ. Сопротивление ограничителей перенапряжений с номинальным напряжением 3-35 кВ должно быть не менее 1000 Мом. Сопротивление ограничителей перенапряжений с номинальным напряжением 3-35 кВ должно соответствовать требованиям инструкций заводов-изготовителей.

Сопротивление ограничителей перенапряжений с номинальным напряжением 110 кВ и выше должно быть не менее 3000 МОм и не должно отличаться более чем на ± 30 % данных, приведенных в паспорте (п. 1).

Вопрос 136.Чему должны соответствовать токи проводимости вентильных разрядников при выпрямленном напряжении в случае отсутствия указаний заводов-изготовителей?

Ответ. Должны соответствовать данным, приведенным в табл. 1.8.29 (п. 2).

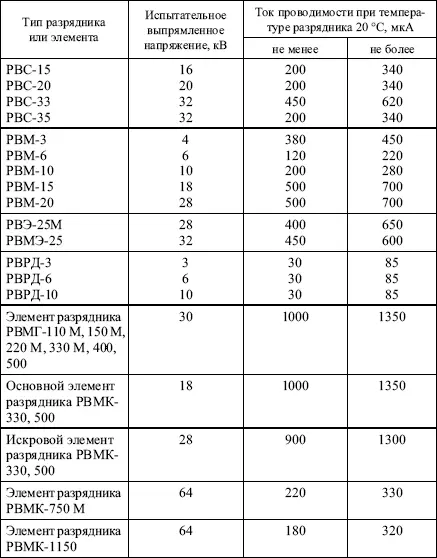

Таблица 1.8.29

Допустимые токи проводимости вентильных разрядников при выпрямленном напряжении

Примечание. Для приведения токов проводимости разрядников к температуре +20 °C следует внести поправку, равную 3 % на каждые 10° отклонения (при температуре больше 20 °C поправка отрицательная).

Вопрос 137.Какие элементы, входящие в комплект приспособления для измерения тока проводимости ограничителя перенапряжений под рабочим напряжением подлежат проверке?

Ответ. Проверяется электрическая прочность изолированного вывода для ограничителей ОПН 330 и 500 кВ перед вводом в эксплуатацию. Проверка производится при плавном подъеме напряжения частоты 50 Гц до 10 кВ без выдержки времени.

Проверяется электрическая прочность изолятора ОФР-10-750 напряжением 24 кВ частоты 50 Гц в течение 1 мин.

Измеряется ток проводимости защитного резистора при напряжении 0,75 кВ частоты 50 Гц. Значение тока должно находиться в пределах 1,8–4,0 мА (п. 4).

Вопрос 138.Какие элементы трубчатых разрядников подлежат проверке?

Ответ. Подлежат проверке:

состояние поверхности разрядника. Производится путем осмотра перед установкой разрядника на опору. Наружная поверхность разрядника не должна иметь трещин и отслоений (п. 1);

внешний искровой промежуток. Измерение производится на опоре установки разрядника. Искровой промежуток не должен отличаться от заданного (п. 2);

расположение зон выхлопа. Проверка производится после установки разрядников. Зоны выхлопа не должны пересекаться и охватывать элементы конструкции и проводов, имеющих потенциал, отличающийся от потенциала открытого конца разрядника (п. 3).

Вопрос 139.Каков полный объем испытаний элементов предохранителей и предохранителей-разъединителей?

Ответ. В этот объем входит:

испытание опорной изоляции предохранителей повышенным напряжением промышленной частоты. Испытательное напряжение устанавливается согласно табл. 1.8.24 (п. 1);

проверка целостности плавких вставок и токоограничивающих резисторов. Проверяются: омметром – целостность плавкой вставки; визуально – наличие маркировки на патроне и соответствие тока проектным данным (п. 2);
