изоляторы – на отсутствие волосяных трещин, сколов, повреждения глазури, трещин в чугунных шапках, погнутости стержней, прочности и плотности цементной заделки, загрязнений стекла и фарфора, на качество оцинковки шапок и стержней;

линейную арматуру – на отсутствие трещин, раковин, повреждений оцинковки и состояние резьбы;

элементы сборных железобетонных фундаментов – на отсутствие поверхностных раковин и выбоин, на наличие гаек и шайб на болтах и их свободное перемещение по резьбе болта, на наличие гидроизоляции, если она предусмотрена;

центрифугированные стойки опор – они не должны иметь больше одной раковины на длине 2 м на боковой поверхности, воздушных открытых пор. Объем шлама не должен превышать 5 % объема внутренней полости, толщина наружного слоя бетона до поперечной арматуры не должна быть менее 15 мм, внутреннего – 10 мм.

Конструкции металлических опор проверяют на отсутствие изъянов в наружном покрытии и погнутостей элементов, также проверяют геометрию конструкции, качество сварных швов.

Операционный контроль осуществляется на строительной площадке во время или после завершения производственной операции или строительного процесса, обеспечивая своевременное выявление дефектов и причин их возникновения, для принятия мер по их устранению и предупреждению.

Основными задачами операционного контроля являются:

обеспечение соответствия выполняемых работ проекту и требованиям нормативных документов;

своевременное выявление дефектов, причин их возникновения и принятие мер по их устранению;

выполнение последующих операций после устранения всех дефектов, допущенных в предыдущих процессах; повышение ответственности непосредственных исполнителей (рабочих, звеньевых, бригадиров) за качество выполняемых ими работ.

Операционный контроль осуществляют производители работ и мастера, строительные лаборатории (СЛ) и геодезические службы, а также специалисты, занимающиеся контролем отдельных видов работ. Юэнтроль проводится в соответствии со схемами операционного контроля ^OK) качества выполнения работ, которые являются основным рабочим документом контроля качества выполняемых работ для прорабов, мастеров, строительных лабораторий, геодезических служб, а также для бригадиров, звеньевых, рабочих.

Перечень схем операционного контроля качества для монтажа железобетонных опор ВЛ 35—500 кВ, разработанных институтом «Oргэнергострой», приведен в табл. 3.35. Схемы операционного контроля качества являются составной частью проекта производства работ. Oперационный контроль качества работ, который является основополагающим для всей конструкции или линии электропередачи, осуществляется строительной лабораторией, фиксирующей результаты испытаний в рабочих журналах и других формах рабочей документации. Выявленные в ходе операционного контроля дефекты (отклонение от проектов, стандартов, требований нормативных документов и т. д.) линейные ИТР должны фиксировать в журналах с указанием срока исполнения и исполнителей. Последующие операции могут проводиться только после устранения обнаруженных ранее дефектов.

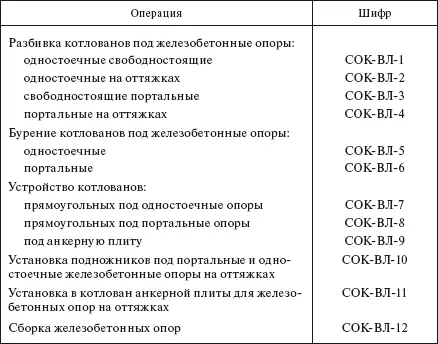

Таблица 3.35

Схемы операционного контроля для монтажа железобетонных опор ВЛ 35-750 кВ

Операционному контролю при строительстве ВЛ подлежат:

усилия натяжения стальных канатов в оттяжках опор. Усилие в оттяжках определяется прибором типа ИН (измеритель натяжения) и должно соответствовать проектному значению;

качество болтовых соединений стальных конструкций;

качество соединения проводов и молниезащитных тросов с помощью соединительных и натяжных зажимов. Положение стальной части сердечника в соединительном зажиме или анкера в натяжном зажиме на сталеалюминиевых проводах по отношению к алюминиевому корпусу;

качество соединения сталеалюминиевых проводов в шлейфах термитной сваркой. В соединении не должно быть пережогов проволок наружного повива, глубина усадочной раковины не должна превышать 1/3 диаметра провода, но не более 6 мм. При перегибании провода отдельные проволоки не должны выламываться.

Приемочный контроль осуществляется при приемке работ от непосредственных исполнителей с участием тех, кто будет выполнять последующие работы. Целью приемочного контроля является выявление соответствия качества законченных и предъявленных к приемке отдельных видов работ или сооружений требованиям проектной и нормативной документации. Приемочный контроль осуществляется после операционного контроля. В приемочном контроле участвуют линейные ИТР, работники СЛ, работники технического надзора заказчика и авторского надзора проектной организации. Результаты приемочного контроля фиксируются в журналах работ, актах скрытых работ, актах промежуточной приемки ответственных конструкций, актах испытания свай пробной нагрузкой и других документах, предусмотренных действующими нормативами.

Перечень контролируемых параметров, объем и методы контроля при производственном контроле приведены в табл. 3.36.

Таблица 3.224

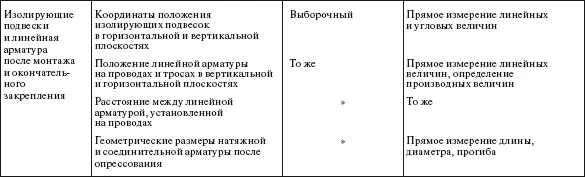

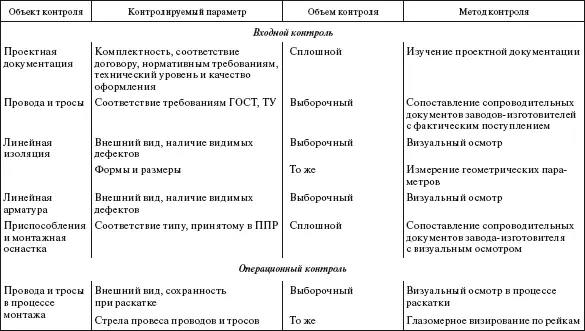

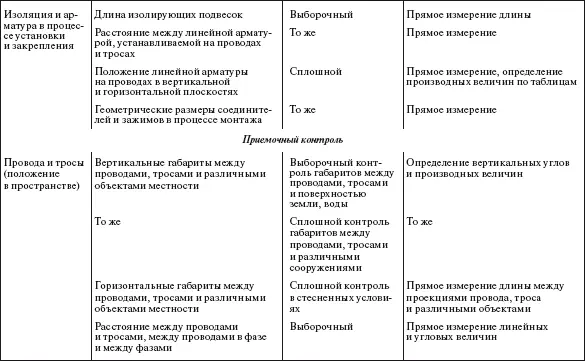

Производственный контроль качества монтажа проводов и грозозащитных тросов ВЛ

Примечание. Объем выборочного контроля определяется руководителями генподрядной организации и заказчика.

Инспекционный контроль осуществляется специально назначенными лицами или службами с целью проверки полноты и качества контроля, выполнявшегося ранее при входном, операционном и приемочном контроле. Строительная лаборатория принимает участие в тех видах инспекционного контроля, в которых ранее не принимала участия. При инспекционном контроле проверяют: правильность ведения журналов и другой документации, правильность и своевременность приемки оборудования, конструкций и материалов, правильность складирования продукции и условия ее хранения. Проверяют соответствие технологии проведения работ установленным требованиям, своевременность и качество контрольных испытаний и измерений, правильность заполнения всех видов исполнительной документации и общих журналов работ, своевременность исправления дефектов. По результатам инспекционного контроля составляют акты или записи в общих журналах работ. Перечень приемо-сдаточной документации приведен в табл. 3.37.
