Систематизированы материалы по строительству и реконструкции линий электропередачи напряжением 0,4—750 кВ. Изложены сведения по основным материалам, комплектующим изделиям, трансформаторным подстанциям, распределительным устройствам, строительно-монтажным работам, эксплуатационным материалам, строительным машинам, средствам механизации. Освещены вопросы технического обслуживания и ремонта строительных машин и транспортных средств, охраны труда.
В основу положены материалы Справочника по строительству и реконструкции линий электропередачи напряжением 0,4—500 кВ.
Настоящее издание дополнено новыми марками опор, линейных изоляторов, арматуры, комплектных трансформаторных подстанций и распределительных устройств, строительных машин и автомобилей, оборудования и средств механизации; приведены данные о новых эксплуатационных материалах и комплектующих изделиях.
Для специалистов, занимающихся проектированием, строительством и реконструкцией линий электропередачи, а также студентов вузов.
Справочник по строительству и реконструкции линий электропередачи напряжением 0,4–750 кВ - читать онлайн бесплатно ознакомительный отрывок
Интервал:
Закладка:

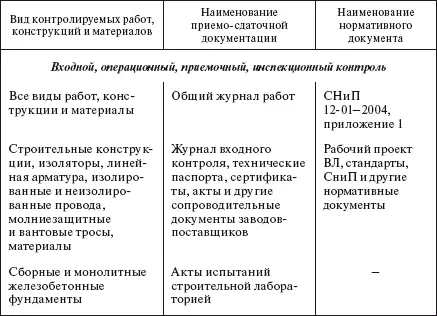

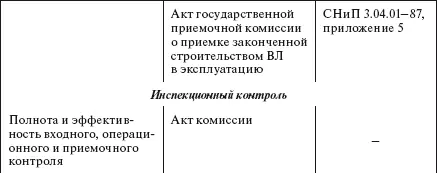

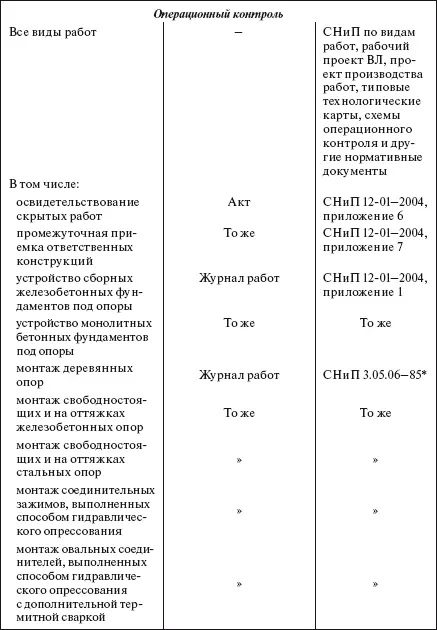

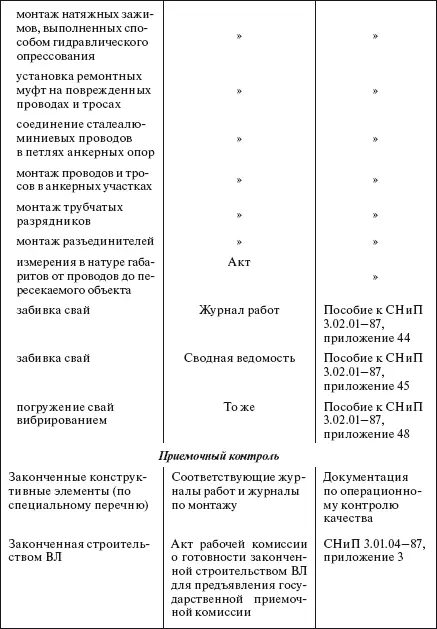

Таблица 3.37
Приемо-сдаточная документация, составляемая при производственном контроле качества строительства ВЛ
3.8.5. Технологические допуски
Качество изделий, конструкций, материалов, применяемых при сооружении линий электропередачи, определяется их геометрической точностью и точностью выполнения технологических процессов. Критерием качества изделий и материалов являются технологические допуски и технические требования на изделия и материалы.
Технологические допуски на изделия и отдельные строительные элементы при сооружении ВЛ приведены в табл. 3.38—3.47.

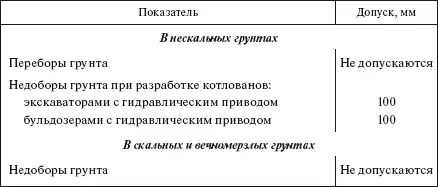

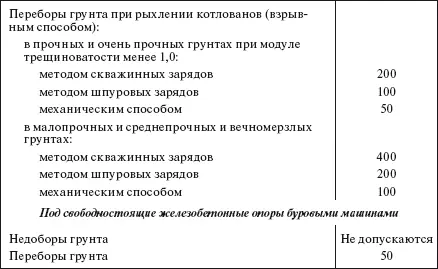

Таблица 3.38
Технологические допуски на разработку грунта при устройстве котлованов под фундаменты опор ВЛ 35—750 кВ (данные института «Оргэнергострой»)
Примечание. Модуль трещиноватости – среднее число трещин на 1 м линии измерения, расположенной на поверхности забоя перпендикулярно к главной или главным системам трещин.

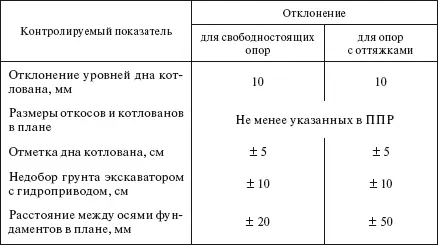

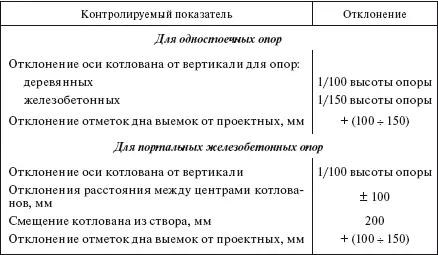

Таблица 3.39
Допускаемые отклонения при разработке грунта под сборные железобетонные фундаменты опор ВЛ 35—750 кВ (СНиП 3.02.01–87, СНиП 3.05.06–85)
Таблица 3.40
Допускаемые отклонения при бурении котлованов под опоры ВЛ 35—750 кВ (СНиП 3.02.01–87, СНиП 3.05.06–85)
Таблица 3.41
Допускаемые отклонения при монтаже фундаментов под стальные опоры ВЛ 35—750 кВ (СНиП 3.05.06–85)
Таблица 3.42
Допускаемые отклонения при монтаже поверхностных железобетонных фундаментов под свободностоящие опоры ВЛ
* Разность отметок должна быть компенсирована при монтаже опоры с помощью стальных прокладок.

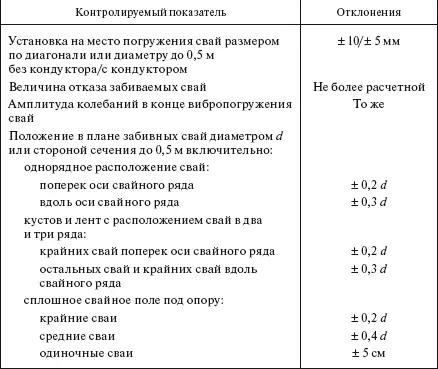

Таблица 3.43
Допускаемые отклонения при устройстве свайных фундаментов под опоры ВЛ (СНиП 3.02.01–87)

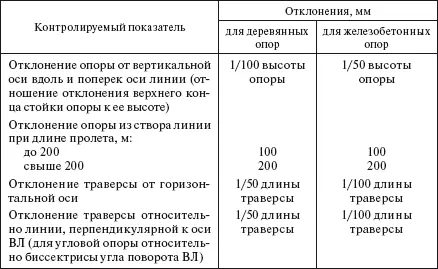

Таблица 3.44
Допускаемые отклонения при монтаже одностоечных опор ВЛ 35—220 кВ (СНиП 3.05.06–85)

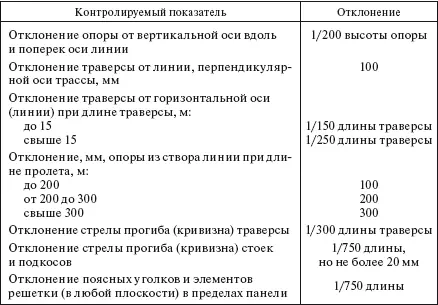

Таблица 3.45 Допускаемые отклонения в стальных опорах ВЛ 35—750 кВ (СНиП 3.05.06–85)

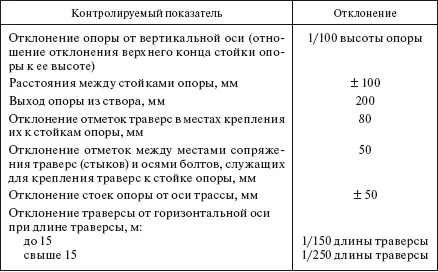

Таблица 3.46
Допускаемые отклонения при монтаже железобетонных портальных опор ВЛ (СНиП 3.05.06–85)

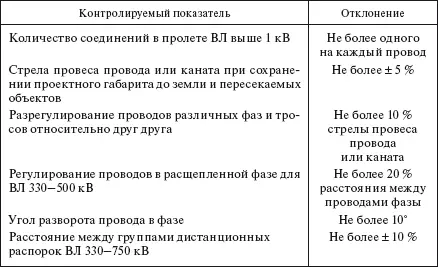

Таблица 3.47
Допускаемые отклонения при монтаже проводов и грозозащитных тросов для ВЛ 35—750 кВ (СНиП 3.05.06–85)
Раздел 4
Строительные машины и транспортные средства
4.1. МАШИНЫ ДЛЯ ЛЕСОСЕЧНЫХ РАБОТ
При сооружении ВЛ необходимо вырубать лес на всю проектируемую ширину просеки, по которой будет проходить ВЛ.
Комплекс работ по рубке просеки ВЛ состоит из следующих операций: валки деревьев, трелевки хлыстов, обрубки сучьев, разделки хлыстов на бревна, окорки бревен, сортировки по размерам и укладки в штабеля, реализации деловой древесины.
Прокладка просек для строительства ВЛ осуществляется с помощью следующих машин: валочно-пакетирующих (табл. 4.1), трелевочных (табл. 4.2), сучкорезных (табл. 4.3), для погрузки хлыстов (табл.4.4). Вывозка древесины производится автомобилями-лесовозами (табл. 4.5) и автомобилями-сортиментовозами (табл. 4.6).

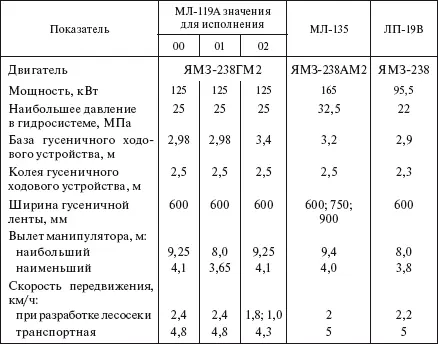

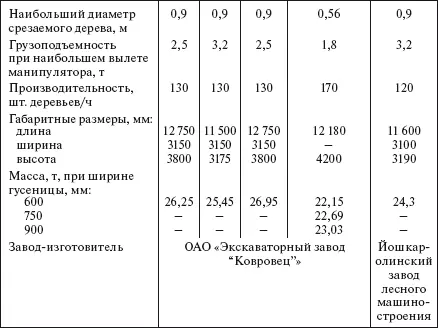

Таблица 4.1
Валочно-пакетирующие машины

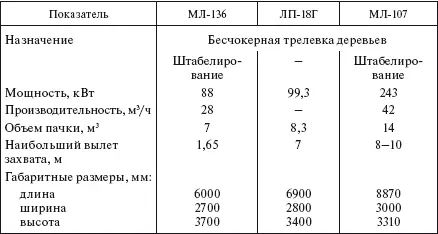

Таблица 4.2
Машины трелевочные

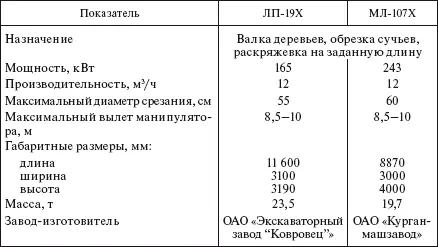

Таблица 4.3
Валочно-сучкорезно-раскряжевочные машины

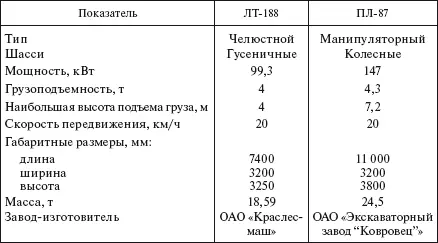

Таблица 4.4
Машины для погрузки хлыстов

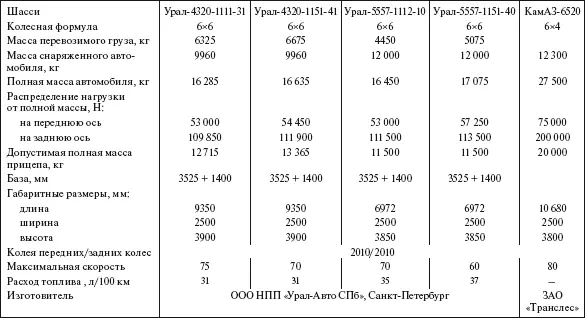

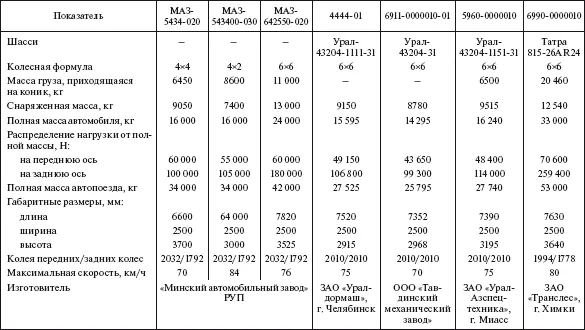

Таблица 4.5
Автомобили-лесовозы

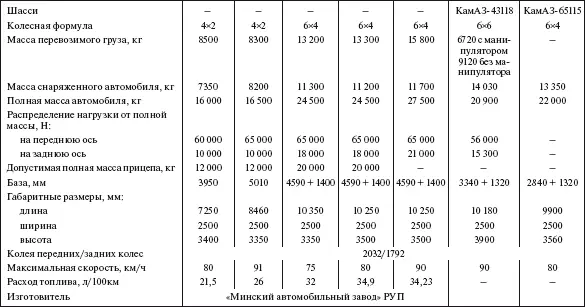

Таблица 4.6
Автомобили-сортиментовозы
4.2. МАШИНЫ ДЛЯ ЗЕМЛЯНЫХ И СВАЙНЫХ РАБОТ
Земляные работы при строительстве ВЛ выполняются механизированным способом. Для этих целей применяются различные машины, в том числе: бульдозеры (табл. 4.7) для расчистки и планировки монтажных площадок; экскаваторы (табл. 4.8, 4.9) для рытья котлованов; бурильные и бурильно-крановые машины (табл. 4.10); молоты сваебойные (табл. 4.11), копровые установки со сваебойным оборудованием (табл. 4.12).
Таблица 4.7
Бульдозеры
