Борис Узелков - Справочник по строительству и реконструкции линий электропередачи напряжением 0,4–750 кВ

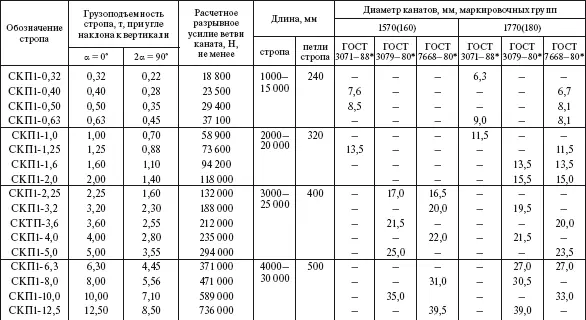

Таблица 5.2

Стропы двухпетлевые (ГОСТ 25573—82*)

Примечание. Грузоподъемность стропа указана для случаев строповки груза одним (а = 0°) и двумя (2а = 90°) стропами.

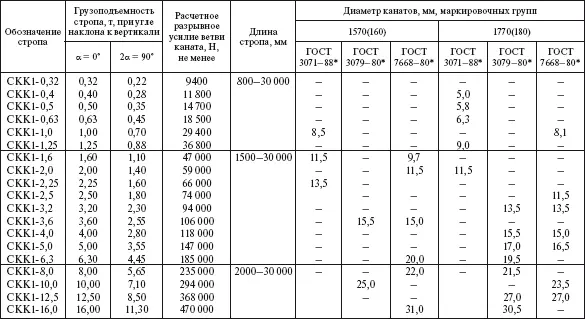

Таблица 5.3

Стропы кольцевые (ГОСТ 25573-82*)

Примечание. Грузоподъемность стропа указана для строповки груза одним (а = 0°) и двумя (2а = 90°) стропами.

Для соединения элементов такелажа друг с другом и опорой применяются соединительные элементы (табл. 5.4).

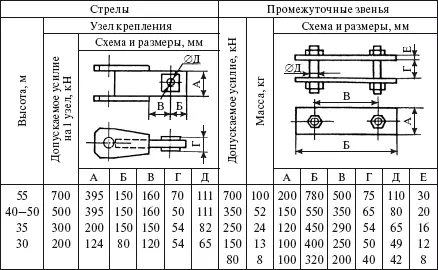

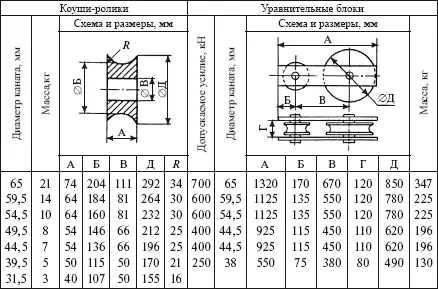

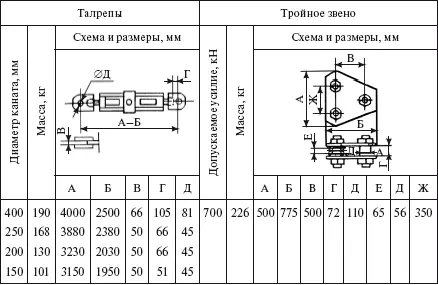

Таблица 5.4

Соединительные элементы

Для монтажа проводов и грозозащитных тросов применяются специальные блоки и полиспасты (табл. 5.5). Для составления полиспастов с целью производства такелажных работ на линиях электропередачи и подстанциях применяют блоки (табл. 5.6).

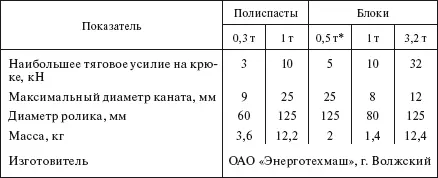

Таблица 5.5

Блоки и полиспасты

* Для капронового каната.

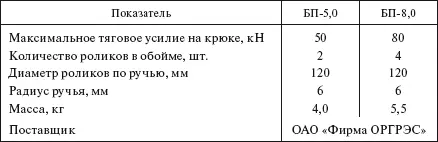

Таблица 5.6

Блок полиспастный

Для монтажа опор применяются монтажные стрелы. Монтажные стрелы, как правило, изготавливаются из стали (бесшовные трубы, уголки, швеллеры, листовой прокат) и состоят из двух стоек. В зависимости от высоты и массы поднимаемой опоры применяются стрелы высотой 17–25 м, грузоподъемностью 250–300 кН (табл. 5.7–5.8).

Для установки массовых линейных опор применяются стрелы высотой до 20–25 м, имеющие закрытую поверхность стоек. Стрелы для установки линейных опор обычно устанавливаются на грунт. Для увеличения опорной поверхности к стойкам внизу прикрепляются куски труб.

Для подъема переходных и линейных опор с высокими подставками применяются стрелы высотой более 25 м, изготовляемые из уголков.

Стрелы для подъема переходных опор устанавливаются на железобетонные плиты или выкладки из шпал (стрелы высотой до 35–40 м) и на фундаменты опоры.

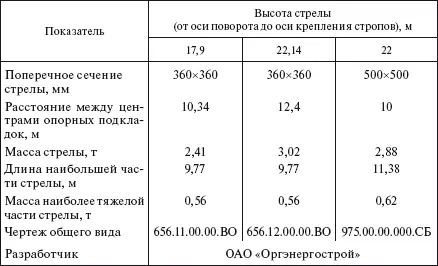

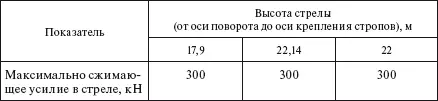

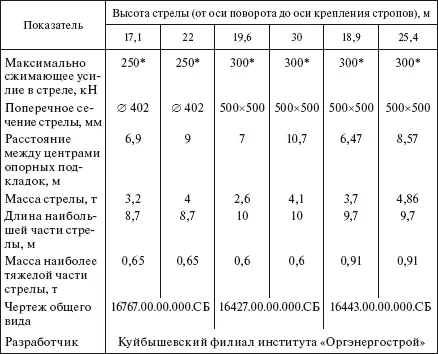

Таблица 5.7

А-образные «падающие» стрелы

* При наклоне стрелы к горизонту на угол 76°.

Для установки переходных опор методом поворота относительно монтажных шарниров применяются стрелы СА-1 и СА-2 (табл. 5.8). Шарниры для установки опор в большинстве своем съемные. Они устанавливаются для подъема опоры, а после установки опоры снимаются и могут быть использованы для подъема других опор.

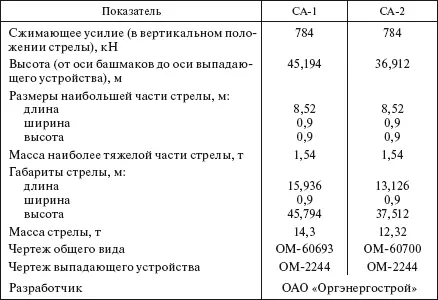

Таблица 5.8

Стрелы СА-1 и СА-2 для подъема переходных опор

При установке опор используются следующие элементы: тяговые и тормозные механизмы, канаты и элементы такелажа, монтажные стрелы, шарниры, соединительные элементы, якори, элементы закрепления фундаментов.

На установке опор в качестве тяговых и тормозных механизмов применяются тракторы Т-170 и Т-10, трелевочные тракторы ТТ-4, имеющие лебедки с механическим приводом. Увеличение тяговых усилий может быть достигнуто путем применения нескольких тракторов. Для их соединения применяются уравнительные и однорольные блоки. Рациональные схемы соединения тракторов для увеличения тяговых усилий при установке опор приведены в табл. 5.9.

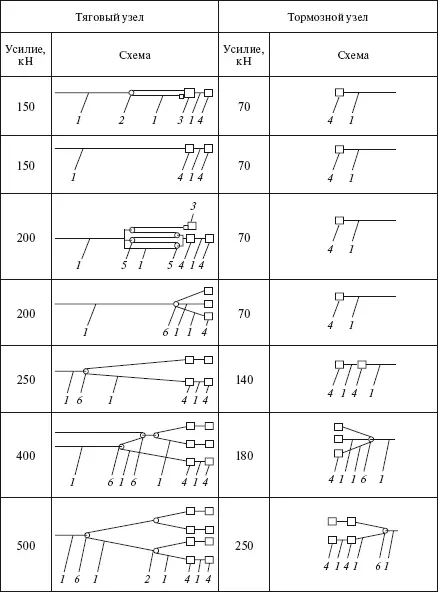

Таблица 5.9

Схемы установки опор

Примечание. 1 – канат; 2 – блок однорольный; 3 – трактор с лебедкой; 4 – трактор; 5 – блок двухрольный; 6 – блок уравнительный.

Электрогидравлический пресс обжимной с набором матриц RGC-200MX может использоваться как многофункциональный электрогидравлический инструмент для различных видов работ, таких как опрессовка, резка, перфорирование, вырубка. Технические характеристики пресса:

Усилие опрессовки, кН ……………………………………………….. 30

Ход штока, мм …………………………………………………………….. 17

Питание аккумулятора, В ……………………………………………. 14,4

Емкость бака, см 3………………………………………………………… 60

Габариты, мм:

длина ……………………………………………………………………… 345

ширина …………………………………………………………………… 75

высота …………………………………………………………………….. 250

Масса (без аккумуляторной батареи), кг ………………………. 51

Прессы гидравлические типа НХ 41 «Краб». Прессы с комплектом матриц (табл. 5.10; 5.11) предназначены для опрессовывания неизолированных алюминиевых и сталеалюминиевых проводов аппаратными, ответвительными, соединительными и другими типами зажимов. По желанию заказчика пресс может быть укомплектован любыми типоразмерами матриц (табл. 5.12, 5.13).

Таблица 5.10

Прессы гидравлические типа НХ 41 «Краб»

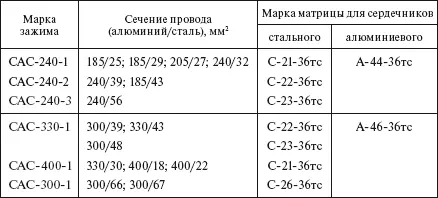

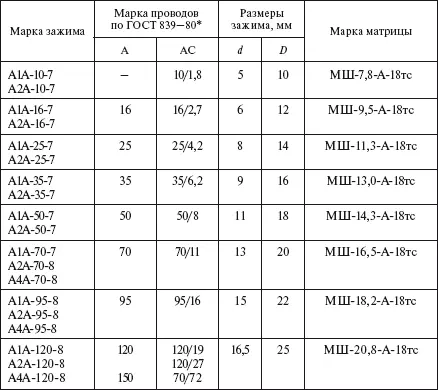

Таблица 5.11

Номенклатура матриц, комплектуемых к прессу НХ 41.05.000

Таблица 5.12

Номенклатура матриц, комплектуемых к прессу НХ 41.06.000

Таблица 5.13

Номенклатура матриц, комплектуемых к прессу НХ 41.09.000
