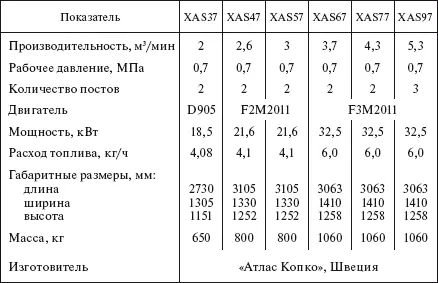

Дизельные компрессоры
Таблица 5.31

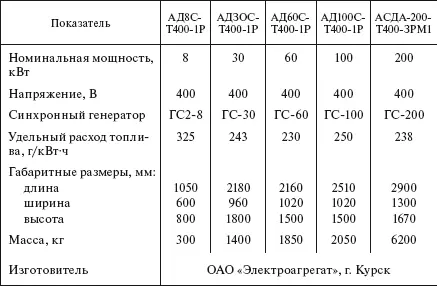

Электроагрегаты
Таблица 5.32

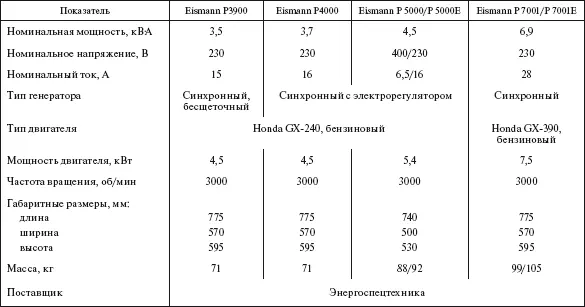

Электроагрегаты переносные
Таблица 5.33

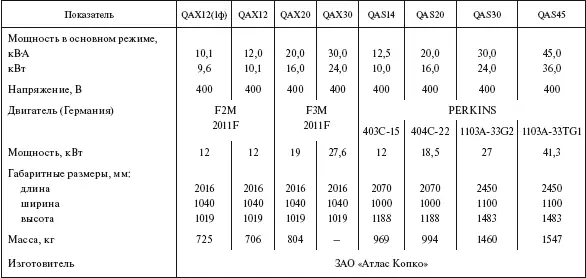

Дизель-генераторы (Atlas сорсо)
Таблица 5.34

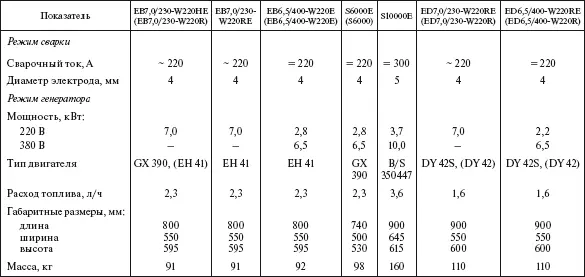

Комбинированные электроустановки для выполнения сварочных работ и электроснабжения
Примечания: В скобках указаны модели электроустановок с ручным пуском. ~ переменный сварочный ток, = постоянный сварочный ток.
Таблица 5.35

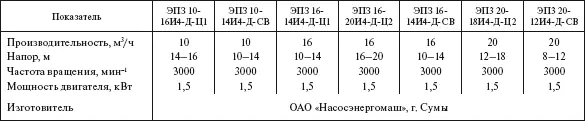

Электронасосы переносные погружные
Таблица 5.36

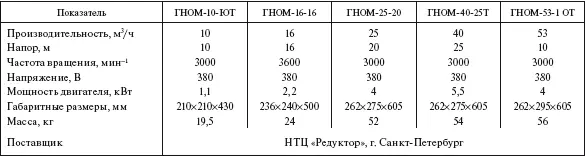

Насосы погружные для загрязненных жидкостей
Таблица 5.37

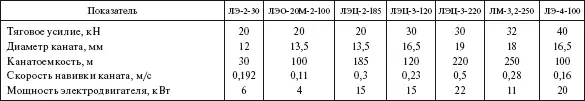

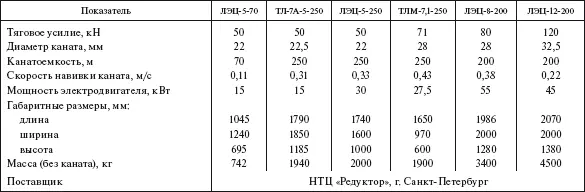

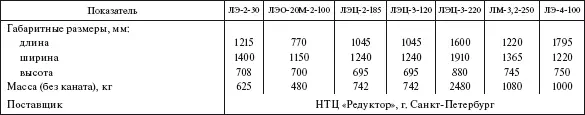

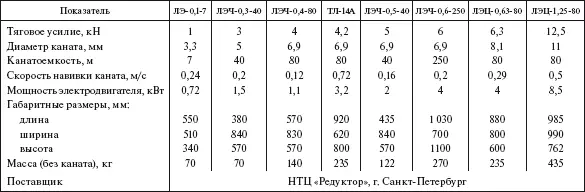

Лебедки электрические
Таблица 5.38

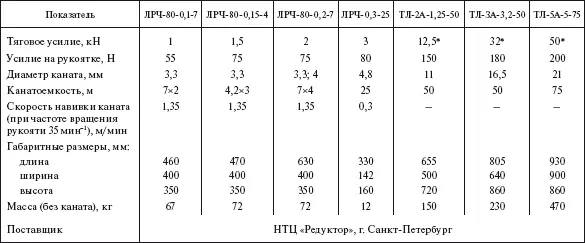

Лебедки с ручным приводом
5.4.2. Ручной механизированный инструмент
Для сборки стальных опор применяется набор инструментов, в который входят торцовые головки под гайку 24, 30, 36, 41 и 46, переходники 14x22, 17x22, 22x27 и 22x32, ключ-трещотка, воротки и коловороты. Наличие переходников позволяет работать с помощью ключа-трещотки, воротков и коловоротов, а также применять гайковерты электрические или пневматические.
Для рыхления плотного, каменистого и мерзлого грунтов при откопке котлованов под фундаменты опор применяются машины ударного действия, а для уплотнения бетонной смеси при сооружении фундаментов – вибраторы.
Для бурения шпуров под взрывные работы или заделку анкеров применяют перфораторы.
Технические характеристики ручного механизированного инструмента (бензомоторных пил, вибраторов, ручных сверлильных машин, гайковертов, машин ударного действия, перфораторов) приведены в табл. 5.39—5.50.
Таблица 5.39

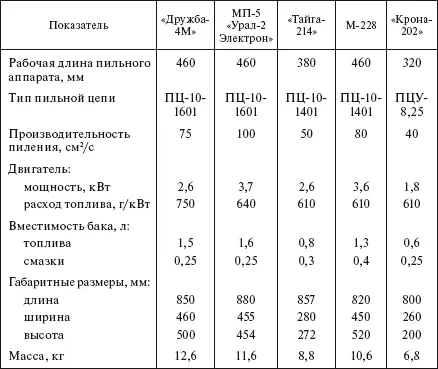

Бензомоторные пилы
Таблица 5.40

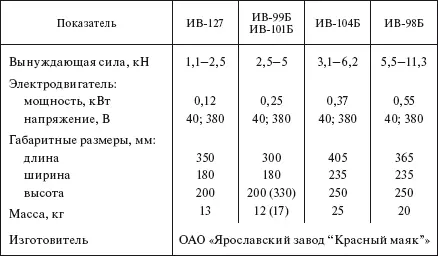

Вибраторы электрические
Таблица 5.41

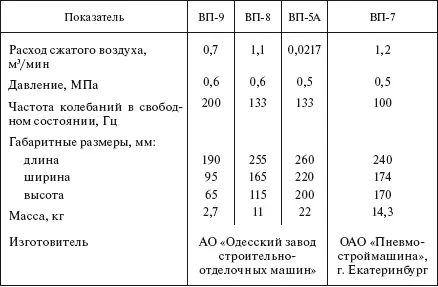

Вибраторы пневматические
Таблица 5.42

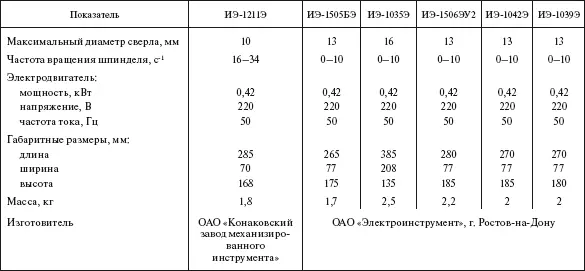

Машины ручные сверлильные электрические
Таблица 5.43

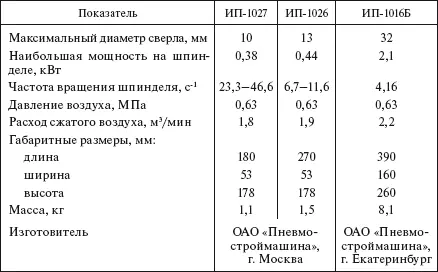

Машины ручные сверлильные пневматические
Таблица 5.44

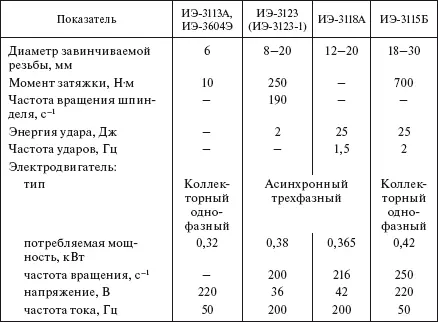

Гайковерты ручные электрические
Таблица 5.45

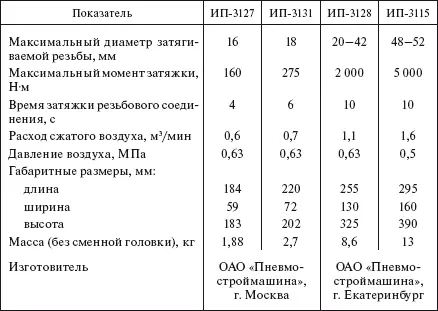

Гайковерты ручные пневматические
Таблица 5.46
Машины ударного действия электрические
Таблица 5.47
Машины ударного действия пневматические
Таблица 5.48

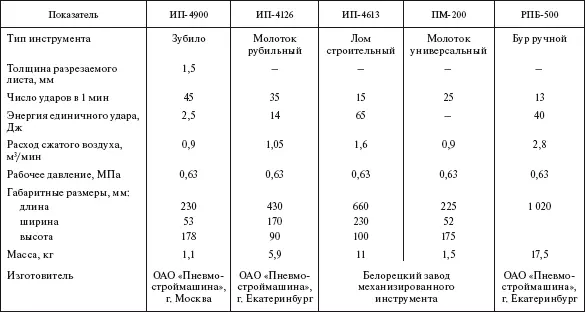

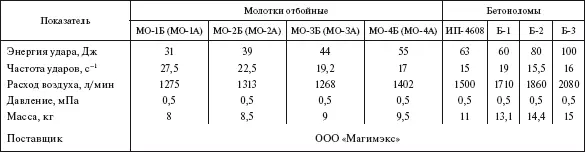

Бетоноломы и молотки отбойные пневматические
Таблица 5.49

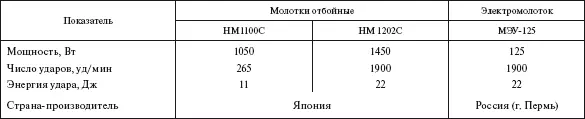

Молотки отбойные электрические

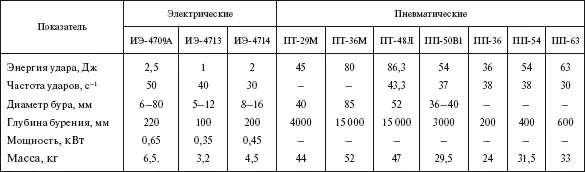

Таблица 5.224
Перфораторы
5.5. МАШИНЫ И УСТРОЙСТВА ДЛЯ ВЫПОЛНЕНИЯ РЕМОНТНЫХ РАБОТ НА ВЫСОКОВОЛЬТНЫХ ЛИНИЯХ ЭЛЕКТРОПЕРЕДАЧИ
Инженерный комплекс для ремонта линий электропередачи. Для ремонта линий электропередачи напряжением 110–750 кВ и устранения аварий на линиях ОАО «Проектэнергомаш» разработало инженерный комплекс, который предназначен для ремонта и замены проводов; замены вышедших из строя изоляторов; ремонта металлических опор; удаления кустарника на месте производства работ; сварки отдельных деталей; электропитания аппаратуры и инструмента напряжением 220 В и освещения рабочих мест.
В состав инженерного комплекса входят мобильная энергетическая мастерская на базе шасси автомобиля Урал-43203-41 и специальный жилой блок для проживания на трассе бригады ремонтников.
Мобильная энергетическая мастерская (рис. 5.2) содержит кузов-фургон, разделенный перегородкой на жилой отсек, оборудованный спальными местами, и производственный отсек, оборудованный контейнерами для крупногабаритных приспособлений и инструмента, энергоустановкой и грузоподъемным механизмом, установленным перед дверью производственного отсека.
В производственном отсеке размещено оборудование для производства ремонтных работ (насосная станция, опрессовочный агрегат для работ по опрессовке проводов ЛЭП, дизельный электроагрегат со сварочным генератором типа «Eisemann»).
Помимо оборудования в составе мастерской предусмотрены инструмент и принадлежности для ремонта: бензопила «Husgvarna», углошлифовальная машина, дрель аккумуляторная, тросоруб ударного действия, комплект матриц для пресса, комплект вайм для изоляторов, тали рычажные г/п 0,5; 3 и 6 т, приспособление для термитной сварки проводов, кусторез, набор для электросварщика, слесарный и шанцевый инструмент, блоки монтажные г/п 0,8; 2,5 и 3 т.
