Провода и молниезащитные тросы, применяющиеся на линиях электропередачи, могут монтироваться с помощью монтажных роликов типа М1Р, которые изготовлены на основе использования алюминиевых сплавов и удобны в эксплуатации (табл. 5.20).

Для подъема тяжелых изолирующих подвесок применяется монтажный ролик М1Р-8. Для монтажа тяжелых проводов на линиях электропередачи и на переходах через большие реки и другие препятствия применяется ролик М1Р-10, позволяющий при натяжении проводов последовательно пропускать такелажный трос и провод вместе с соединительным зажимом.

Таблица 5.20

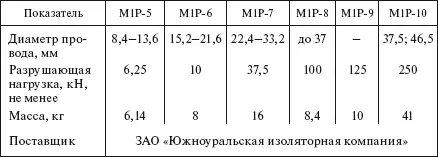

Ролики и блоки монтажные и такелажные типа М1Р

Ролики раскаточные (табл. 5.21) предназначены для работ, связанных с подвеской проводов и грозозащитных тросов на линиях электропередачи, а также с раскаткой оптических кабелей и грозозащитных тросов со встроенным оптическим кабелем на опорах воздушных линий электропередачи.

Таблица 5.21

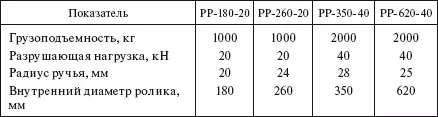

Ролики раскаточные

Блоки с откидной щекой предназначены для перепускания стального каната, а блоки с откидной щекой из изолирующего материала – для перепускания изолирующего (синтетического) каната (табл. 5.22). Отличаются удобством открывания щеки, возможностью сочленения со стандартной сцепной линейной арматурой.

Таблица 5.22

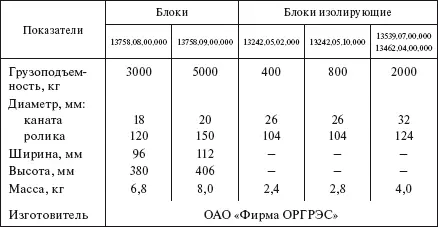

Блоки с откидной щекой

Блок натяжной предназначен для использования при подъеме на опоры ВЛ приспособлений, такелажа и арматуры. Он оснащен роликом из изоляционного материала и эксцентриковым тормозом, обеспечивающим свободное прохождение каната только в одном направлении, и применяется с изолирующим (полипропиленовым) канатом.

Технические характеристики блока:

Грузоподъемность, кг ………………………………………………. 400

Масса груза, удерживаемая тормозом, кг………………….. 200

Диаметр каната, мм …………………………………………………. 12—20

Масса, кг …………………………………………………………………. 1,0

Монтажные верховые блоки предназначены для подъема и перекладки на опорах проводов и гирлянд изоляторов (табл. 5.23).

Таблица 5.23

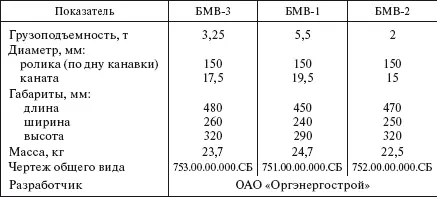

Монтажные верховые блоки

Тележка монтажная предназначена перемещения электролинейщика по фазным проводам линии электропередачи при проведении монтажных и ремонтных работ (табл. 5.24). Тележка перемещается в пролете между опорами. Она оборудована синтетическими стропами безопасности и кулачковым тормозом. Тележка оснащена съемными роликами, позволяющими обходить распорки и поддерживающими зажимы. Все ходовые ролики имеют тормозные устройства, обеспечивающие фиксирование тележки в любой точке пролета.

Таблица 5.24

Тележки монтажные

Тележки для установки дистанционных распорок на проводах и троссах расщепленных фаз, без опускания проводов и тросов на землю приведены в табл. 5.25.

Таблица 5.25

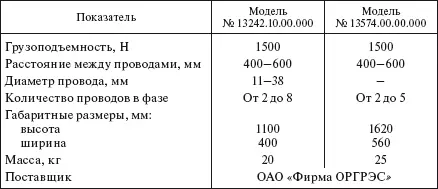

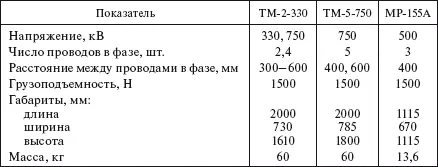

Тележки для установки дистанционных распорок на проводах расщепленных фаз

Контейнеры для транспортировки изоляторов (табл. 5.26) позволяют снизить процент повреждения изоляторов при погрузке, транспортировке и разгрузке, сократить значительную часть ручных работ при погрузке и разгрузке изоляторов, а сборку гирлянд перенести с трассы на прорабский участок.

Таблица 5.26

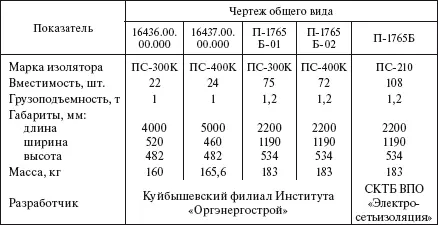

Контейнеры для транспортировки изоляторов

Устройство для контроля усилий в оттяжках проводов. Для контроля и измерения усилий натяжения оттяжек опор при строительстве и эксплуатации воздушных линий электропередачи применяют механические и электронные измерительные устройства (табл. 5.27).

Таблица 5.27

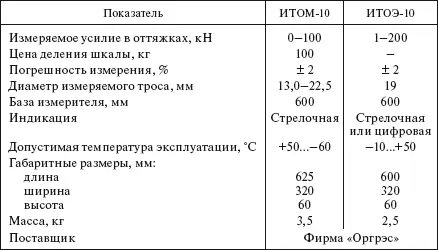

Устройства контроля усилий в оттяжках

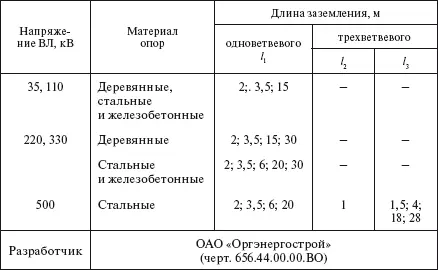

Переносные заземления предназначены для обеспечения безопасности монтажа проводов и тросов вблизи действующей линии электропередачи (табл. 5.28). Различные конструкции заземляющих устройств приведены на рис. 5.1.

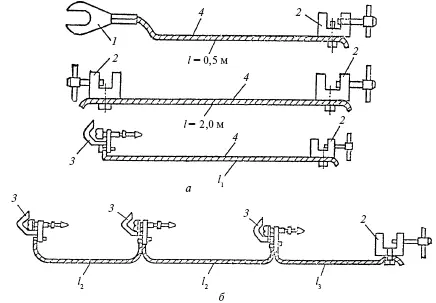

Рис. 5.1. Одноветвевые (а) и трехветвевые (б) переносные заземления:

1 – наконечник; 2 – струбцина; 3 – зажим; 4 – медный гибкий провод

Таблица 5.28

Переносные заземления

На объектах строительства ВЛ применяются различные машины вспомогательного назначения, передвижные компрессорные станции, электроагрегаты, насосы погружные, лебедки и др. (табл. 5.29– 5.38).

Погружные насосы предназначены для откачки загрязненной воды из котлованов и траншей при сооружении фундаментов. Насосы могут откачивать воду, содержащую песок, глину и другие примеси с фракциями твердых частиц до 6 мм.

Электрические лебедки большой канатоемкости применяются при монтаже опор переходов. Ручные лебедки находят применение при выполнении вспомогательных монтажных работ.

Таблица 5.29

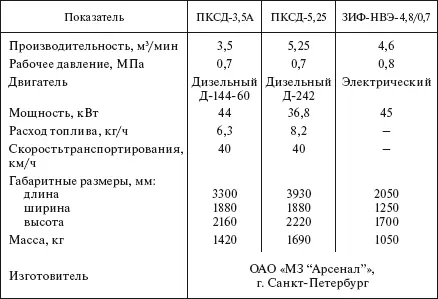

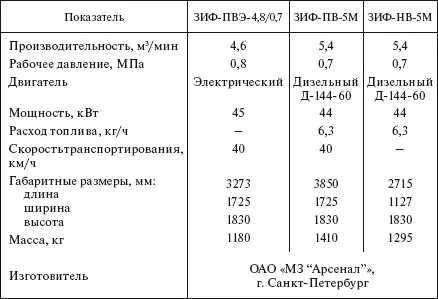

Компрессорные станции

Таблица 5.30
