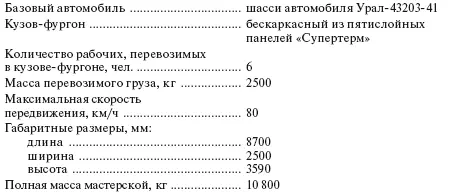

Технические характеристики энергетической мастерской:

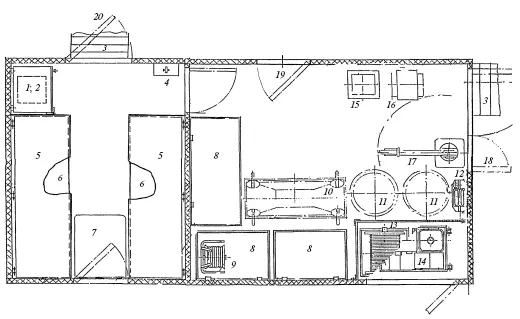

Рис. 5.2. Размещение оборудования внутри мобильной энергетической мастерской:

1 – шкаф; 2 – отопитель; 3 – трап; 4 – аптечка; 5 – диван-рундук; 6 – полка откидная; 7 – столик; 8 – контейнеры для оборудования и инструмента; 9-удлинитель однофазный; 10 – тележка монтажная; 11 – бочки для полипропиленовых канатов; 12 – канистра; 13– барабан для кабеля; 14 – электрогенератор; 75—насосная станция; 16– опрессовочный агрегат; 77—кран-укосина; 18 – дверь полуторастворчатая; 19– окно; 20 – дверь одностворчатая

Специальный жилой блок состоит из фургона, установленного на раму, которая опирается на подкатную тележку, соединенную с ней стремянками, и подкатную тележку с дышлом, соединенную с рамой через поворотное устройство. Подкатные тележки на пневмошинах имеют тормозную систему, работающую от тормозной системы буксира. Фургон разделен на два жилых отсека и один бытовой. Каждый жилой отсек имеет четыре места для отдыха, столик, шкаф и электрообогреватель.

Бытовой отсек расположен в средней части фургона, в нем размещены: кухонный стол с плитой, раковина с баком и нагревателем, бак для воды, холодильник, шкаф для рабочей одежды, огнетушитель, аптечка, электрообогреватель и электрощиток.

Основные параметры бытового отсека:

Количество спальных мест………………………………………… 8

Нагрузка колеса на дорогу, кг…………………………………….. 775

Скорость буксирования, км/ч……………………………………. 50

Длина жилого помещения, мм …………………………………… 6150

Габаритные размеры, мм:

длина………………………………………………………………….. 8250

ширина……………………………………………………………….. 2500

высота ………………………………………………………………… 3600

Масса, кг…………………………………………………………………… 3100

Питание жилого блока осуществляется от внешних источников электроэнергии напряжением 220 В и частотой 50 Гц. Жилой блок снабжен внешними световыми приборами (освещение номерного знака, сигнализация торможения и поворота), световозвращателями, а также имеет подключение к внешней световой сигнализации буксира.

Инженерный комплекс имеет высокую проходимость и позволяет доставлять на трассу ЛЭП ремонтный персонал и оборудование, необходимое для планового и аварийного ремонта проводов, тросов и опор ЛЭП, автономно производить на линии основные эксплуатационно-ремонтные работы и за счет механизации основных процессов сократить сроки их выполнения.

Серийное производство инженерного комплекса освоено на ОАО «Мытищинский приборостроительный завод».

Устройство для выполнения работ на поддерживающих гирляндах ВЛ 110–750 кВ (модель № 13462.18.00.000) предназначено для размещения в нем монтера при осмотре гирлянд и замене дефектных изоляторов, при замене сцепной арматуры поддерживающих гирлянд на воздушных линиях электропередачи 110–750 кВ (рис. 5.3).

5

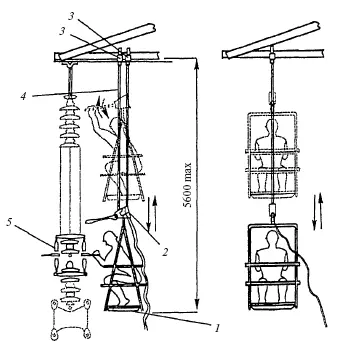

Рис. 5.3. Устройство для выполнения работ на поддерживающих гирляндах ВЛ 110–750 кВ (модель № 13462.18.00.000):

1 – монтерский подъемник; 2 – ручная лебедка; 3 – захваты для крепления к уголкам траверсы опоры; 4 – канат для подъема и страховки; 5 – устройство для замены изоляторов

Устройство состоит из монтерского подъемника, ручной лебедки для самоподъема монтажника вдоль гирлянды, страхующего зажима безопасности, захватов для крепления к уголкам траверсы опоры, синтетических канатов подъема и страховки и устройства для замены дефектных изоляторов. Оно может быть использовано также для доставки монтера к проводу, находящемуся под напряжением, способом маятника в тех случаях, когда промежуток (расстояние) «провод – стойка опоры» по своему значению не обеспечивает необходимой диэлектрической прочности.

Основные параметры устройства:

Грузоподъемность, кг…………………………………………… 150

Высота подъема, м ……………………………………………….. 3,5

Усилие на рукоятке лебедки, Н …………………………….. 150—180

Масса, кг……………………………………………………………… до 20

Устройство для выполнения работ на поддерживающих гирляндах воздушных линий электропередачи 330–750 кВ (модель № 13306.00.00.000)

предназначено для размещения в нем двух монтеров при осмотре и замене дефектных изоляторов поддерживающих и V-образных гирлянд на воздушных линиях электропередачи 330–750 кВ (рис. 5.4).

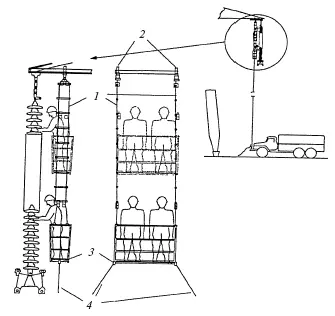

Рис. 5.4. Устройство для выполнения работ на поддерживающих гирляндах ВЛ 330–750 кВ (модель № 13306.00.00.000):

1 – гибкие лестницы с тетивами; 2 – захваты для крепления лестниц; 3 – блоки с тормозными устройствами; 4 – канаты с оттяжками

Устройство состоит из двух гибких лестниц с тетивами из синтетических канатов, двух захватов для крепления лестниц к уголкам траверсы опоры, люльки, двух канатов оттяжки и двух блоков с тормозными устройствами. Люлька крепится непосредственно к ступеням лестниц и может быть установлена по высоте в любом месте всей длины гирлянды. Канаты оттяжки и блоки с тормозными устройствами обеспечивают быстрое натяжение всей системы, что гарантирует устойчивость устройства в процессе производства работ. В зависимости от местонахождения дефекта в изоляторе имеется возможность остановки (перемещения) люльки вдоль гирлянды.

Основные параметры устройства:

Устройства для стягивания гирлянды изоляторов. При замене изоляторов для стягивания гирлянды используются: балка раздвижная 13242.02.03.000; балка раздвижная поперечная 13242.02.12.000; балка 1165.00.00.000.

Балку выбирают в зависимости от конфигурации траверсы опоры. Двухшарнирная система закрепления винтовых пар на балках в любом случае исключает действие на винт изгибающих моментов, что увеличивает надежность и долговечность устройств. Винтовые пары

всех балок унифицированы.

Основные параметры устройства:

Грузоподъемность, кг………………………………………………… 5000

Ход грузовых винтов (высота подъема груза), мм………… 330
