Рукава резиновые напорные неармированные (ГОСТ 10362—76*) применяют в качестве гибких трубопроводов для подачи под давлением воздуха, инертных газов и жидкостей. Рукава для подачи жидкостей изготавливают диаметром (внутренним): 4; 5; 6; 6,3; 8; 10; 12; 12,5; 14; 16; 18; 20; 25; 31,5; 32; 38; 40; 50; 63; 80 и 100 мм на давление до 0,25; 0,4; 0,63; 1; 1,6; 2,5; 6,3 и 10 МПа; для газообразных сред – диаметром 4; 5; 6,3; 8; 10; 12,5; 16; 20 и 25 мм на давление 0,63; 1; 1,6; 2,5 МПа. Длина рукавов диаметром 4 мм – 2000 мм, 5—16 мм – 10 000 мм и свыше 16 мм – 20 000 мм.

Рукава для газовой сварки и резки (ГОСТ 9356—75*) делятся на три класса: I – для ацетилена, городского газа, пропана и бутана, под давлением до 0,63 МПа, красного цвета; II – для бензина, бензина-растворителя, керосина и их смеси, до 0,63 МПа, желтого цвета; III – для кислорода, до 2 МПа, синего цвета. Рукава изготавливают внутренним диаметром 6,3; 8; 9; 10; 12; 12,5; 16 мм с нитяным каркасом из резин для районов с умеренным, тропическим и холодным климатом.

Рукава резиновые высокого давления с металлическими оплетками неармированные (ГОСТ 6286—73*) в зависимости от разрывного усилия применяемой проволоки изготавливают трех групп: А – проволока с разрывным усилием не менее147 Н; Б – с разрывным усилием не менее 175 Н; В – не менее 200 Н. Рукава каждой группы выпускают двух типов: I – с одной, II – с двумя оплетками. Рукава изготавливают различных диаметров, рассчитанные на рабочее статическое давление от 3 до 50 МПа. Характеристики рукавов приведены в табл. 6.23 и 6.24.

Таблица 6.23

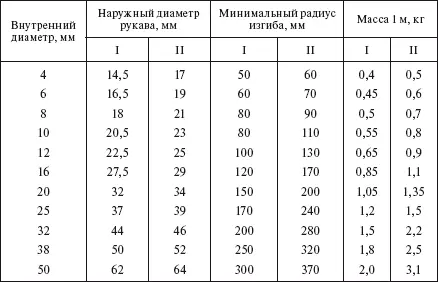

Размеры резиновых рукавов высокого давления с металлическими оплетками неармированных (ГОСТ 6286—73*)

Таблица 6.24

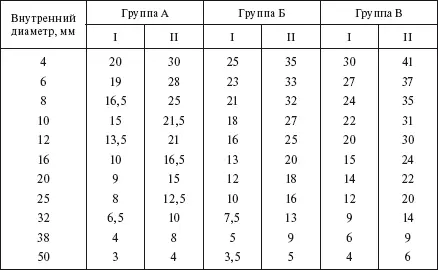

Максимальное рабочее статическое давление, МПа, в рукавах высокого давления с металлическими оплетками неармированных (ГОСТ 6286—73*)

По устройству пневматические шины делятся на диагональные и радиальные (R), последние, в свою очередь, на камерные и бескамерные.

Для автомобилей и машин специального назначения применяются шины широкопрофильные с регулируемым давлением воздуха. Шины обычного профиля в подавляющем большинстве имеют двойное обозначение (в дюймах и миллиметрах), широкопрофильные – в миллиметрах.

Примеры условного обозначения шин:

обычного профиля —8,25R20(240R508) или 8,25–20 (240–508), где 8,25 – ширина профиля шины, дюйм; 20 – посадочный диаметр, дюйм; 240 – ширина профиля шины, мм; 508 – посадочный диаметр, мм; R – радиальные;

широкопрофильная шина 1300x530—533, где 1300 – условный наружный диаметр; 530 – условная ширина профиля; 533 – условный диаметр обода.

Технические характеристики шин пневматических, применяемых для автомобильного транспорта и строительно-дорожных машин, приведены в табл. 6.25—6.28.

Таблица 6.25

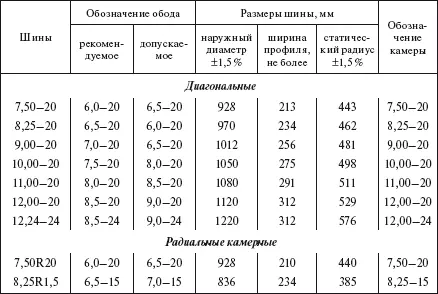

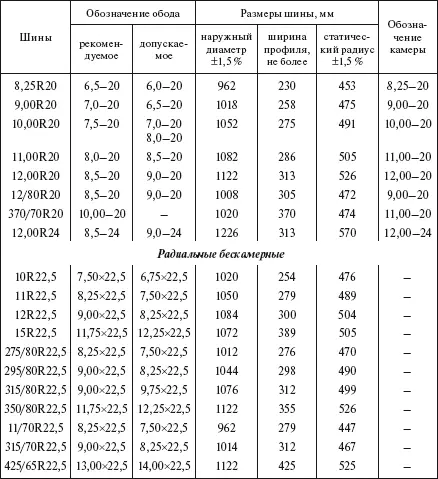

Шины пневматические для грузовых автомобилей и автоприцепов (ГОСТ 5513-97)

Таблица 6.26

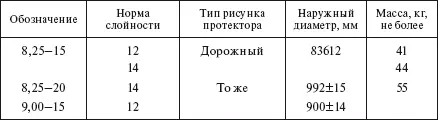

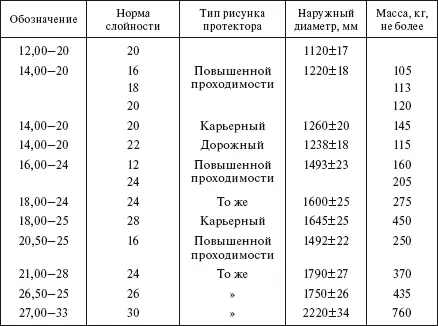

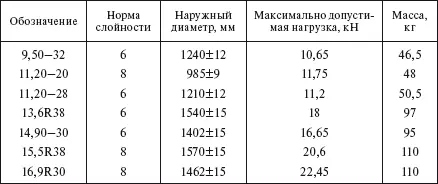

Шины пневматические для строительных, дорожных, подъемно-транспортных и рудничных машин (ГОСТ 8430–2003)

Примечания. 1. Шины с дорожным рисунком протектора предназначены для эксплуатации на дорогах с усовершенствованным покрытием I, II, III категорий.

2. Шины с рисунком протектора повышенной проходимости предназначены для эксплуатации в условиях бездорожья и на мягких грунтах.

3. Шины с карьерным рисунком протектора предназначены для эксплуатации в карьерах, рудниках и шахтах.

Таблица 6.27

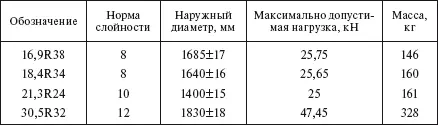

Шины пневматические для тракторов (ГОСТ 7463–2003)

Таблица 6.28

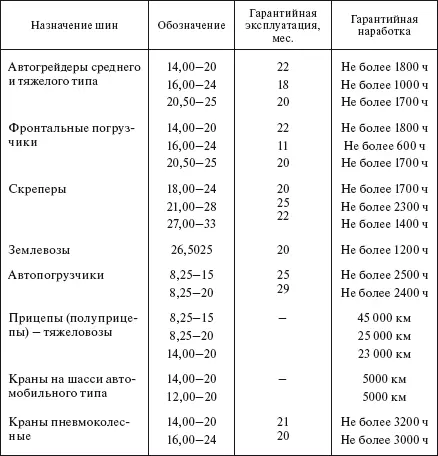

Гарантийная эксплуатация и наработка шин в пределах гарантийного срока (ГОСТ 8430–2003)

Технические характеристики стартерных аккумуляторных батарей приведены в табл. 6.29.

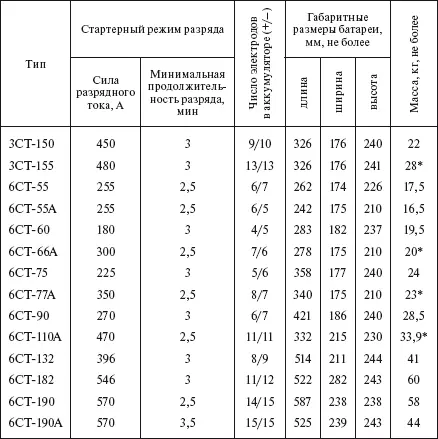

Таблица 6.29 Стартерные аккумуляторные батареи (ГОСТ 959—2002)

* Масса с электролитом; остальные данные для батарей без электролита.

На монтаже опор во всех ответственных элементах такелажа применяются стальные канаты (табл. 6.30).

Таблица 6.30

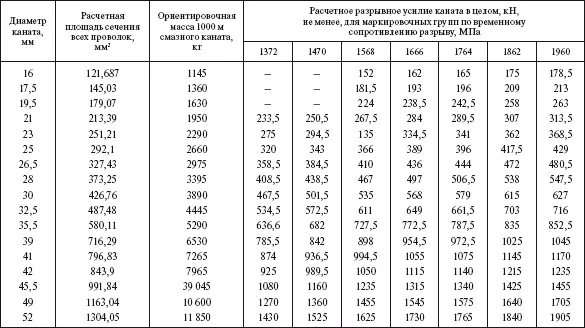

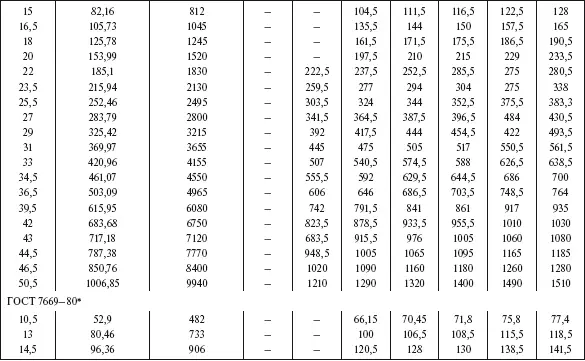

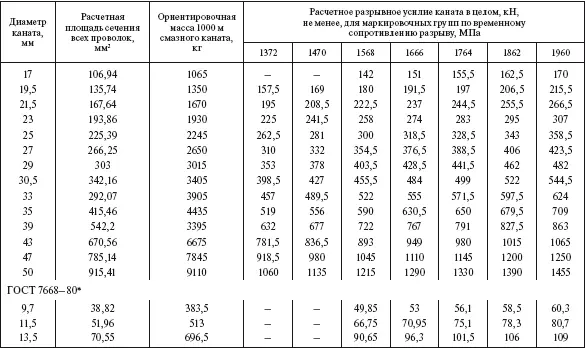

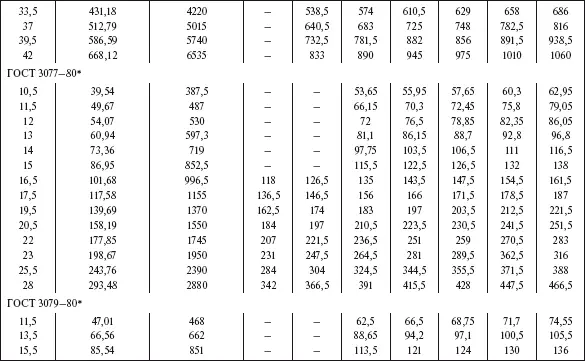

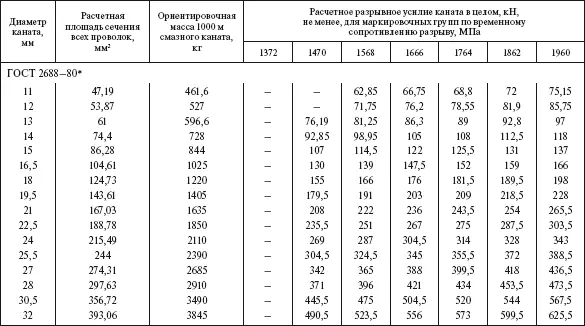

Стальные канаты

Канаты типа ТК (с точечным касанием), имеющие одну органическую сердцевину следующих видов, различающихся по числу проволок в прядях.

Проволоки одинакового диаметра:

1) канат, состоящий из 6 х 19 = 114 проволок по ГОСТ 3070—88* для оттяжек и гибких связей, не подверженных изгибу;

2) канат, состоящий из 6 х 37 = 222 проволок по ГОСТ 3071—88* для лебедок, полиспастов, стропов и т. п.;

Проволоки различного диаметра (все канаты для лебедок, полиспастов, стропов и т. п.):

1) канат, состоящий из 6 х 37 = 222 проволок по ГОСТ 3079—80*;

2) канат, состоящий из 6 х 36 = 216 проволок по ГОСТ 7668—80*.

Для выполнения такелажных работ обычно применяются канаты с временным сопротивлением материала проволоки 1400–1600 МПа. Наибольшее допускаемое растягивающее усилие Р на канат определятся по формуле

Р = S/K,

где S – разрывное усилие каната в целом, принимаемое по данным справочников в зависимости от временного сопротивления материала проволоки; К – коэффициент запаса прочности каната (для грузовых канатов с машинным приводом он равен 5, с ручным приводом – 4, для стропов – 6, для оттяжек – 3,5).
