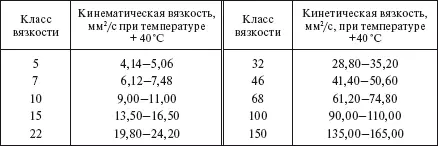

Таблица 6.16

Классы вязкости гидравлических масел

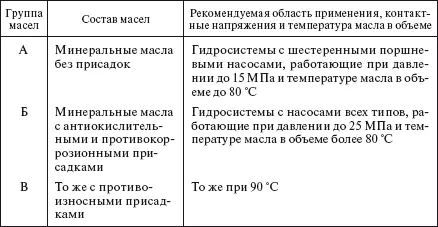

Таблица 6.17

Группы гидравлических масел по эксплуатационным свойствам

Примечание. Допускается добавление в гидравлические масла всех групп загущающих и антипенной присадок.

Обозначение гидравлических масел состоит из трех групп знаков: букв МГ (минеральное гидравлическое); цифр, характеризующих класс кинематической вязкости; буквы, указывающей на принадлежность масла к группе по эксплуатационным свойствам. Например, МГ-15-В: буквы МГ обозначают масло гидравлическое; 15 – класс вязкости; В – группа масла по эксплуатационным свойствам.

Физико-химические и эксплуатационные свойства гидравлических масел отечественного производства приведены в табл. 6.18.

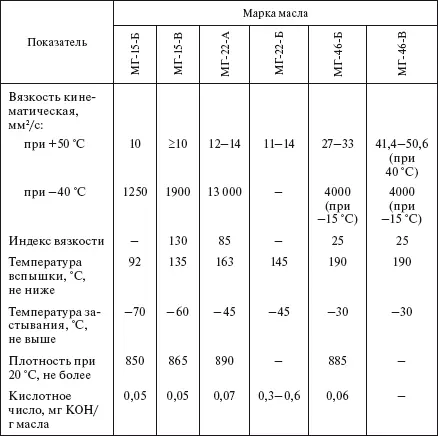

Таблица 6.18

Гидравлические масла

Примечания.

1. МГ-15-В применяется в гидравлических системах автомобилей, работающих при температуре до —50 °C, МГ-22-А – до —30 (кратковременно при +125 °C, оптимальный режим 50–60 °C), МГ-46-Б – до —17 °C.

2. МГ-46-В применяется в гидрообъемных передачах.

Низкозамерзающие охлаждающие жидкости. При эксплуатации автомобилей для охлаждения двигателей применяют низкозамерзающие жидкости «антифризы». Наибольшее распространение имеют гликолевые низкозамерзающие жидкости, представляющие собой смеси этиленгликоля с водой.

Отечественная промышленность выпускает для автомобильных двигателей низкозамерзающие охлаждающие жидкости: Антифриз, Тосол и «Лена» (табл. 6.19).

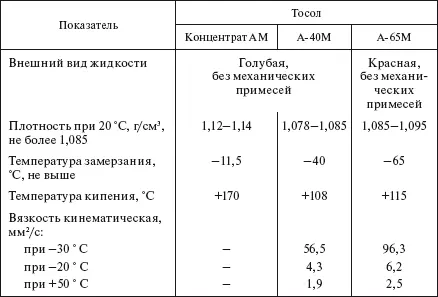

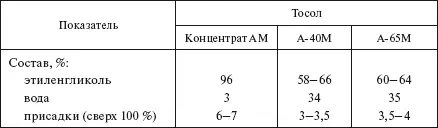

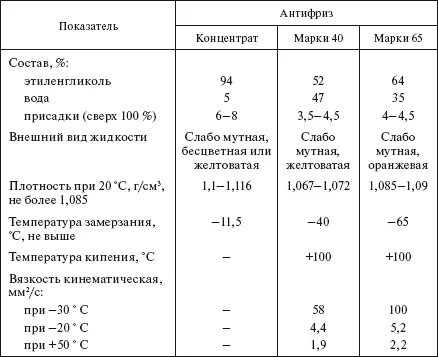

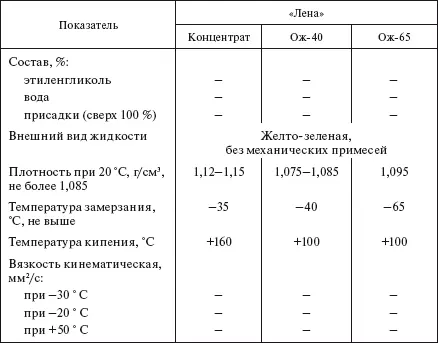

Таблица 6.19

Низкозамерзающие охлаждающие жидкости

Тормозные жидкости. Важнейшими эксплуатационными свойствами тормозных жидкостей являются вязкостно-температурные свойства (температура кипения свежей жидкости, температура кипения увлажненной жидкости, вязкость), гигроскопичность, совместимость, агрессивность к резиновым уплотнениям и др.

Технические характеристики тормозных жидкостей отечественного производства приведены в табл. 6.20.

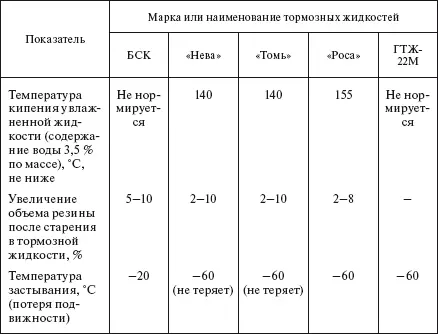

Таблица 6.20

Тормозные жидкости

Пусковые жидкости должны иметь: хорошую испаряемость при низкой температуре; быструю воспламеняемость от искры или самовоспламеняемость от сжатия; высокие противокоррозионные и противоизносные свойства; низкую температуру застывания; стабильность при длительном хранении. Основным компонентом всех жидкостей, обеспечивающим их высокую эффективность, служит этиловый эфир. Добавление этилового эфира к углеводородам значительно расширяет возможность самовоспламенения топливовоздушной смеси и позволяет воспламенить искрой чрезвычайно бедные смеси, которые без эфира не воспламеняются. Эксплуатационные характеристики пусковых жидкостей приведены в табл. 6.21.

Амортизационные жидкости представляют собой маловязкие масла, которые должны обладать достаточной вязкостью, способной обеспечить подвижность жидкости во всем диапазоне рабочих температур, а также определенного уровня усилия амортизатора при гашении колебаний кузова автомобиля; хорошими смазывающими и противокоррозионными свойствами. Основные показатели амортизационных жидкостей приведены в табл. 6.22.

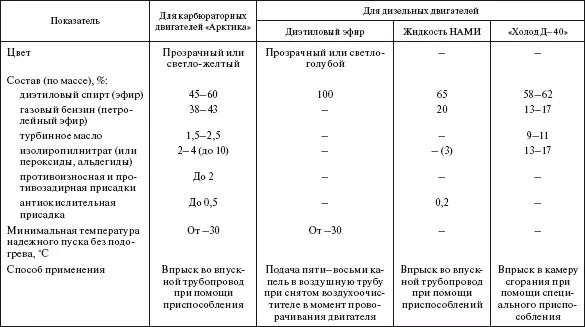

Таблица 6.21

Пусковые жидкости

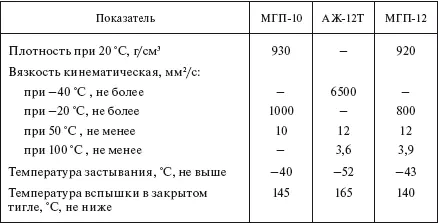

Таблица 6.22

Амортизационные жидкости

Рукава резиновые напорно-всасывающие (ГОСТ 5398—76*) предназначены для всасывания и нагнетания различных газов и жидкостей; по назначению их подразделяют на пять классов: Б – для керосина, бензина, дизельных и реактивных топлив, мазута, нефти, масел на нефтяной основе; В – для технической воды; Г – для воздуха, углекислого газа, азота, инертных газов; Кщ – для слабых растворов кислот и щелочей; П – для пищевых жидкостей.

Температура работоспособности рукавов в районах с умеренным климатом (от —35 до +90 °C), тропическим (от—10 до +90 °C) и холодным (для класса Б от —50 до +90 °C и для классов В, Г, Кщ и П от —50 до +70 °C). Рукава всех классов изготавливают двух групп: 1 – всасывающие и 2 – напорно-всасывающие, рассчитанные на давление 0,3; 0,5 и 1 МПа и рабочий вакуум 80 МПа с внутренними диаметрами 16, 20, 25, 32, 38, 50, 65, 75, 100, 125, 160, 175, 180, 200, 250, 275,

300 и 325 мм и длиной 2, 3, 4, 6, 9 и 10 м при длине манжет 75, 85, 100, 150 и 200 мм.

Рукава резиновые напорные с текстильным каркасом (ГОСТ 18698—79*) используют в качестве гибких трубопроводов для подачи под давлением жидкостей, насыщенного пара, газов и сыпучих материалов в районах с умеренным, тропическим и холодным климатом (при температуре до —50 °C). По назначению рукава подразделяют по видам перемещаемых веществ на семь классов: Б – для керосина, бензина, минеральных масел при рабочем давлении 0,1–0,25; 0,63; 1,6 и 2 МПа; В – для технической воды и слабых растворов щелочей и неорганических кислот, кроме азотной, при тех же давлениях; ВГ – для горячей воды до 100 °C при давлении до 0,1 МПа; Г – для воздуха, углекислого газа, азота и других инертных газов при давлении до 0,1 МПа; П – для пищевых веществ; Ш – для абразивных материалов (песка) и водных растворов для штукатурных работ; Пар – для насыщенного пара до 143 °C при давлении до 0,3 МПа; для насыщенного пара до 175 °C при давлении до 0,8 МПа. Рукава выпускают диаметром (внутренним): 9; 10; 12,5; 16; 18; 20; 25; 31,5; 38; 40; 50; 63; 65; 75; 80; 100; 125; 150; 160; 200 мм с известными ограничениями для отдельных классов и рабочих давлений.
