Станок вращался вокруг штыря на платформе. Поворотный механизм секторного типа допускал угол горизонтального наведения 20. Станок представлял собой коробчатую конструкцию, склепанную из двух стальных штампованных станин, связанных между собой поперечными связями. Высота оси цапф люльки от грунта 943 мм.

Станок был установлен на деревянной платформе (основании) длиной 1313 мм и шириной 660 мм. При стрельбе платформа устанавливалась на грунт. Для возки на цапфы платформы надевались деревянные колеса диаметром 762 мм. Ширина хода мортиры составляла 872 мм.

Мортира могла передвигаться вручную наподобие тачки, дулом вперед. Один номер расчета держался за дышло, а два-три номера спереди впрягались в лямки, закинутые через плечо.

Для передвижения в узких местах мортира легко разбиралась на части: а) ствол с лафетом; б) платформа; в) колеса, дышло, правило и т. д.

Вес платформы, кг — 122

Вес пары колес, кг — 47,5

Вес системы: в боевом положении, кг — 372,6

в походном положении, кг — 441,4

Следует заметить, что 6-дюймовые мортиры Путиловского завода были эффективным, хотя и довольно дорогим оружием.

В 1916 г. ГАУ заказало во Франции 120 тяжелых 240-мм длинноствольных минометов. Поставки начались в 1917 г. Всего было поставлено 12 минометов.

Ствол миномета состоял из трубы и казенника, навинченного на трубу. Труба гладкоствольная. Канал казенника разделялся на зарядную камору, в которой помещались гильза с зарядом, и затворную часть. Затвор призматический.

Лафет состоял из горизонтального основания и двух вертикальных станин, связанных угольниками и связью из клепаного железа. Противооткатных устройств не было.

Длина ствола составляла 2040/8,5 мм/клб. Вес ствола с казенником — 314 кг, а общий вес системы — 1190 кг. Скорострельность — 1 выстрел за 6 минут.

Калиберная мина заряжалась с дула и досылалась до конца. После досылки мины ввертывалась ударная трубка в мину, находящуюся в канале орудия. Вес стальной мины 81 кг. Мина содержала 42 кг тротила или шнейдерита. Длина мины 4,5 калибра, в том числе корпуса — 3 калибра. Мина имела четыре приваренных к корпусу стабилизатора. Ударная трубка обр. 24/31 модели 1915 г.

Заряды помещались в гильзы от 155 мм пушки «С» модели 1904 г. или модели 1915 г. Гильза заряжалась с казенной части. Перед открыванием затвора из него выворачивался ударный механизм. Максимальная дальность стрельбы составляла 2150 м при начальной скорости 145 м/с.

В годы Первой мировой войны минометы сыграли значительную роль. Причем многие из них были приспособлены для стрельбы химическими снарядами. Однако наши генералы применяли минометы тактически безграмотно, а иногда вообще не знали, что с ними делать.

В 1915 г. минометы (бомбометы) в русской армии находились фактически вне штата. Лишь в марте 1916 г. ГАУ были определены нормы снабжения войск минометами и бомбометами. По этим нормам часть пехотных полков должна была получить по восемь минометов (бомбометов), а часть — по четыре. Причем половина минометов (4 или 2 соответственно) должны были находиться непосредственно в полку и возиться в полковом обозе, а вторая половина минометов являлась принадлежностью фронта и выдавалась полкам по мере надобности. Как видим, организация использования минометов была более чем нелепая. Какой бюрократ придумал в полковую артиллерию всовывать «чужие» минометы и расчеты? Неужели нельзя было создать при корпусе отдельные части усиления (артиллерийские бригады или дивизии прорыва)?

13 ноября 1918 г. Реввоенсовет Советской Республики объявил новые штаты стрелковых дивизий. По этому штату в каждом стрелковом полку должна была состоять минометная команда, на вооружении которой должно было быть шесть 58-мм минометов. Однако этот штат в основном остался на бумаге, и большинство стрелковых полков РККА не имели минометов вообще.

После длительного изучения состояния материальной части минометов (бомбометов) Артуправление РККА 2 февраля 1923 г. издало приказ:

1. Оставить на вооружении минометы:

— 240-мм длинные французские;

— 9,45-дюймовые английские короткоствольные Батиньоля;

— 58-мм Дюмезиля № 2 и № 1бис;

2. Подлежат передаче в войска с особого разрешения:

а) Минометы:

— 47-мм Лихонина;

— 58-мм ФР;

— 90-мм Василевского;

— 89-мм Ижорского завода;

— 6-дм мортиры Путиловского завода;

— германские минометы,

б) Бомбометы:

— 20-мм Лихонина;

— 9-см Г.-Р.;

— 8-линейный Рдултовского;

— 3-дюймовые Стокса;

— германские гранатометы.

3. Подлежат изъятию: 3,5-дюймовые бомбометы Аазена, а также австрийские, румынские и все другие системы, выше не упомянутые.

Роль минометов в Гражданской войне была куда меньшей, чем в войну 1914–1917 гг. Это было связано со скоротечностью боевых действий и отсутствием достаточно мобильных минометов.

В первые 10 лет существования Советской власти большинство минометов в РККА было дореволюционных систем как отечественных, так и иностранных. Дольше всех продержались на вооружении 58-мм минометы ФР и «Дюмезиль». К 1 ноября 1936 г. в РККА их имелось 340 штук, из которых 66 требовали капитального ремонта.

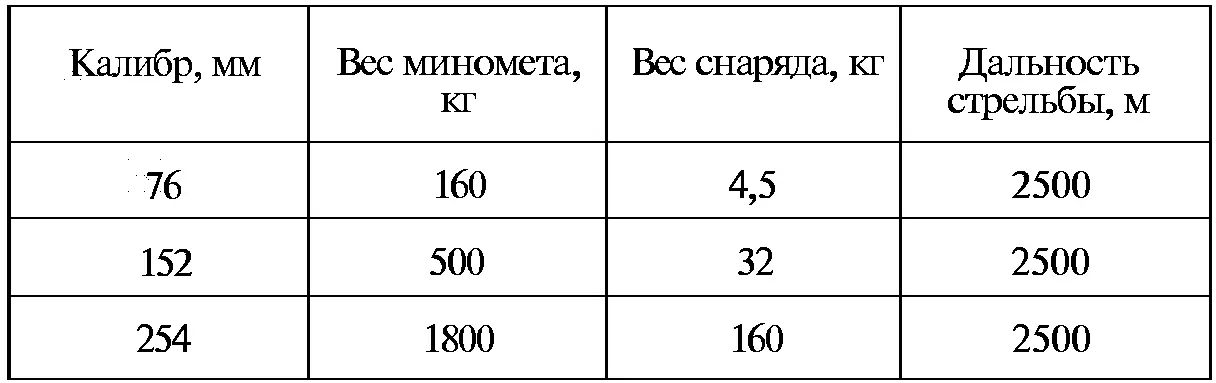

С середины 1920-х годов началось проектирование новых типов минометов. Так, в 1925–1926 гг. была разработана система из 3 минометов:

К 1 января 1930 г. 76-мм миномет был изготовлен и испытан. Заводы «Красный Путиловец» и Московский механический разработали рабочие чертежи 152-мм миномета. В связи с тем, что три этих миномета не вошли в систему вооружения 1929–1932 гг., работы над ними были прекращены.

Ведущую роль в проектировании минометов играла группа «Д» газодинамической лаборатории. Ее руководителем был Н. А. Доровлев, отсюда и индекс лаборатории. В состав группы входили инженеры Иванов, Игнатенко, Мартынов и Рашков. К началу 1933 г. группа «Д» была включена в состав АНИИ. Одной из первых работ группы было семейство 165-мм полковых минометов.

В 1930–1932 гг. группой «Д» был спроектирован 165-мм полковой миномет ПМ-1. Основным назначением миномета была стрельба химической миной, поэтому он чаще назывался газометом «В». Конструктивно миномет был выполнен по схеме перевернутого реального треугольника.

При стрельбе колесный ход отделялся, и миномет опирался только на деревянную опорную плиту прямоугольной формы.

Принцип воспламенения заряда газодинамический. Заряд помещался в отдельной камере, соединенной с каналом ствола отверстием, называемым соплом. Недостатком миномета была его малая скорострельность, так как заряжание производилось в два приема: мина — с дула, заряд — с казенной части. Затвор миномета клиновой системы инженера Соколова.
