Александр Широкорад - Тайны русской артиллерии. Последний довод царей и комиссаров [с иллюстрациями]

Ствол миномета гладкий. Мины оперенные. Метательный заряд помещался в укороченной гильзе от 107-мм пушки обр. 1910 г.

16 января 1932 г. Доровлев направил в Артуправление рабочие чертежи 165-мм миномета ПМ-2. Новый миномет представлял собой модификацию миномета ПМ-1 и конструктивно мало отличался от него. Вес ПМ-2 с колесным ходом составлял 450 кг.

В боекомплект ПМ-2 входили химическая мина весом 17,7 кг, содержавшая 6,7 кг отравляющего вещества, и чугунная осколочно-фугасная мина весом 23,2 кг, содержавшая 6,8 кг взрывчатого вещества.

Вес полного заряда 0,85 кг пороха марки ПКО. При полном заряде начальная скорость составляла 235 м/с, а дальность стрельбы — 4000 м.

Недостатками минометов ПМ-1 и ПМ-2 были малая дальность стрельбы, неустойчивость при стрельбе и непрочность деревянной опоры.

В 1933 г. группой «Д» была разработана еще одна модификация 165-мм полкового миномета — АМ-3. Основным его отличием была большая дальность стрельбы — 5500 м. ПМ-3 стрелял теми же минами, что и ПМ-1 и ПМ-2.

Несколько единиц 165-мм минометов ПМ-1, ПМ-2 и ПМ-3 было изготовлено на заводе «Красный Октябрь» (г. Харьков) с участием мастерских АНИИ. Точное число изготовленных минометов установить не удалось, так как данные по производству и службе минометов в 1920–1936 гг. в большинстве своем до сих пор являются секретными, так это все было связано с химическими частями.

За редким исключением минометы Первой мировой войны были окопным оружием и не годились для маневренной войны. Германские минометы с нарезными стволами имели удовлетворительную меткость, но были слишком дороги. Мины же, выпущенные из гладкоствольных минометов, имели огромное рассеивание, а то и вообще летели, кувыркаясь.

Лишь в 1924 г. французскому инженеру Брандту удалось впервые получить образец «правильно летящего оперенного снаряда» — прообраз современной мины.

К 1927 г. фирма Брандта наладила производство первых в мире 81-мм минометов, созданных по схеме мнимого треугольника. Кинематическая схема мнимого треугольника — три шарнира и два звена. Третье звено — мнимое. Этим звеном является фунт, на который устанавливается миномет. По этой схеме изготавливалось большинство минометов сопровождения. В конструктивном оформлении она выглядит следующим образом: ствол шарнирно связан с двуногой, опирающейся в грунт, и плитой, также опирающейся в грунт. Двунога и плита друг с другом не связаны.

Минометы Брандта имели гладкий ствол и стреляли оперенными минами. Схема воспламенения заряда была разработана английским инженером Стоксом. Воспламенение и горение основного метательного заряда по этой схеме происходит в замкнутом объеме (в трубке стабилизатора мины) при давлении 900–1500 кг/см2. Пороховые газы прорывают оболочку гильзы и прорываются в пространство за миной. Само же воспламенение происходит путем самонакалывания мины, опущенной в ствол на жало ударника на дне канала (рис. 10.5).

Рис. 10.5. Схема воспламенения Стокса в миномете.

Поэтому такие минометы получили название системы Стокса — Брандта. За рубежом их часто именовали также мортирами сопровождения пехоты. Действительно, 81-мм минометы Стокса — Брандта легко и быстро разбирались на три части — ствол, треногу и опорную плиту.

В течение буквально пары лет 81-мм минометы Стокса — Брандта распространились почти по всему миру. Наше же артупровление РККА не сумело или не смогло закупить их во Франции. Но вот в октябре 1929 г. на КВЖД начался советско-китайский вооруженный конфликт. В ходе боев части Красной Армии захватили несколько десятков китайских 81-мм минометов Стокса — Брандта и сотни мин к ним. В ноябре — декабре 1929 г. трофейные минометы были отправлены в Москву и Ленинград для изучения.

Естественно, что китайские минометы первым делом попали в группу «Д». При первом же знакомстве с ними Н. А. Доровлев оценил гениальную простоту изделия. Не раздумывая, он отказался от глухой схемы, хотя работы по таким системам еще велись некоторое время по инерции. В течение нескольких месяцев группа «Д» разработала по схеме мнимого треугольника (а точнее, скопировала китайский миномет) систему из трех минометов калибров 82, 107 и 120 мм (рис. 10.6).

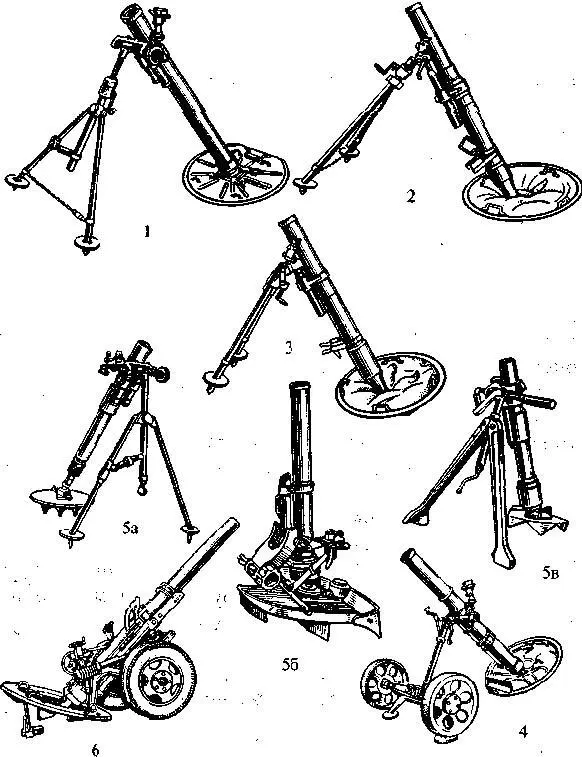

Рис. 10.6. Советские минометы:

1. 82-мм батальонный миномет обр. 1937 г.

2. 120-мм полковой миномет обр. 1938 г.

3. 107-мм горно-вьючный полковой миномет обр. 1938 г.

4. Упрошенный 120-мм полковой миномет обр. 1941 г.

5. 50-мм ротные минометы: а) обр: 1938 г.; б) обр. 1940 г.; в) обр. 1941 т.

6. 160-мм миномет обр. 1943 г. МТ-13.

Рабочие чертежи 82-мм миномета были отправлены Доровлевым в Артиллерийское управление 29 ноября 1931 г.

Почему у минометов группы «Д» калибр был 82 мм, а не 81,4 мм, как у минометов Стокса—Брандта в остальных государствах мира? Доровлев обосновывал разницу в калибрах так: мины батальонных минометов иностранных армий могли быть использованы нашими минометчиками при стрельбе из наших минометов, в то время как наши мины не были пригодны для стрельбы из иностранных минометов. На мой взгляд, такое обоснование — не более чем остроумие на лестнице. Это в 1930-е то годы заранее планировать массовую сдачу минометного вооружения врагу? Да и в ходе Первой и Второй мировых войн чаше случались захваты артсистем без снарядов, чем снарядов без артсистем. Скорее всего, Доровлев и K° боялись заклинивания мин в каналах минометов, а возможно, это связано с «хитростями» с центрирующими поясками.

Согласно проекту ствол 82-мм миномета был гладкий. На конец трубы навинчен казенник с шаровой пятой для упора в плиту. На ствол надета обойма, связывающая ствол со станком. Обойма снабжена амортизаторными пружинами.

Инженер Колесников спроектировал колесный ход к миномету по типу своего знаменитого пулеметного станка обр. 1912 г. Колеса в боевом положении вывешивались. На поле боя станок перекатывался вручную с помощью двух оглобель. Число зарядов пять, вес их от 6 до 62 г.

Калибр, мм — 82

Длина ствола, мм/клб — 1220/15

Угол вертикального наведения, град — +40; +80

Угол горизонтального наведения, град — 6

Вес миномета в боевом положении, кг — 75

Вес ствола с обоймой, кг — 22

Вес станка с колесным ходом, кг — 38

Вес опорной плиты, кг — 14

Скорострельность, выстр/мин — 15–18

При весе мины 3,6 кг и максимальном давлении в канале ствола 250 кг/см2 максимальная дальность стрельбы составляла 2500 м, а минимальная (при угле +70°) — 150 м.
